ACHTUNG: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom funktionellen Block verwendet werden. Bsp. Werden Input 1 und 2 für den
funktionellen Block verwendet, muss Input 3 für den Reset verwendet werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start der Sicherheitsschranke.
Dieser Test erfordert das Aktivieren und Deaktivieren der Vorrichtung, um eine komplette
Funktionsprüfung durchzuführen und den Output-Ausgang zu aktivieren. Diese Kontrolle wird nur
beim Start der Maschine verlangt (Einschalten des Moduls).
Filter (ms): Gestattet die Filterung der von der Vorrichtung kommenden Signale. Dieser Filter ist
von 3 bis 250 ms konfigurierbar und beseitigt eventuelle Sprünge auf den Kontakten. Die Dauer
dieses Filters beeinflusst die Gesamtreaktionszeit des Moduls.
Aktivierung der Gleichzeitigkeit: Ist dies ausgewählt, wird die Kontrolle der Gleichzeitigkeit unter
den Kommutationen der von der Sicherheitsschranke kommenden Signale aktiviert.
Gleichzeitigkeit (ms): Ist nur im Fall der Aktivierung des vorangegangenen Parameters aktiv.
Bestimmt die maximale Zeit (in msec), die zwischen den Kommutationen von zwei
unterschiedlichen vom Sensor kommenden Signalen verstreichen darf.
Aktivierung Out Error: Wenn diese Option aktiviert ist ein Fehler durch den Funktionsblock erkannt
wird angezeigt.
Objektbeschreibung: Gestattet das Einfügen eines beschreibenden Textes der Funktion des
Bauteils. Dieser Text wird im oberen Teil des Symbols eingeblende.

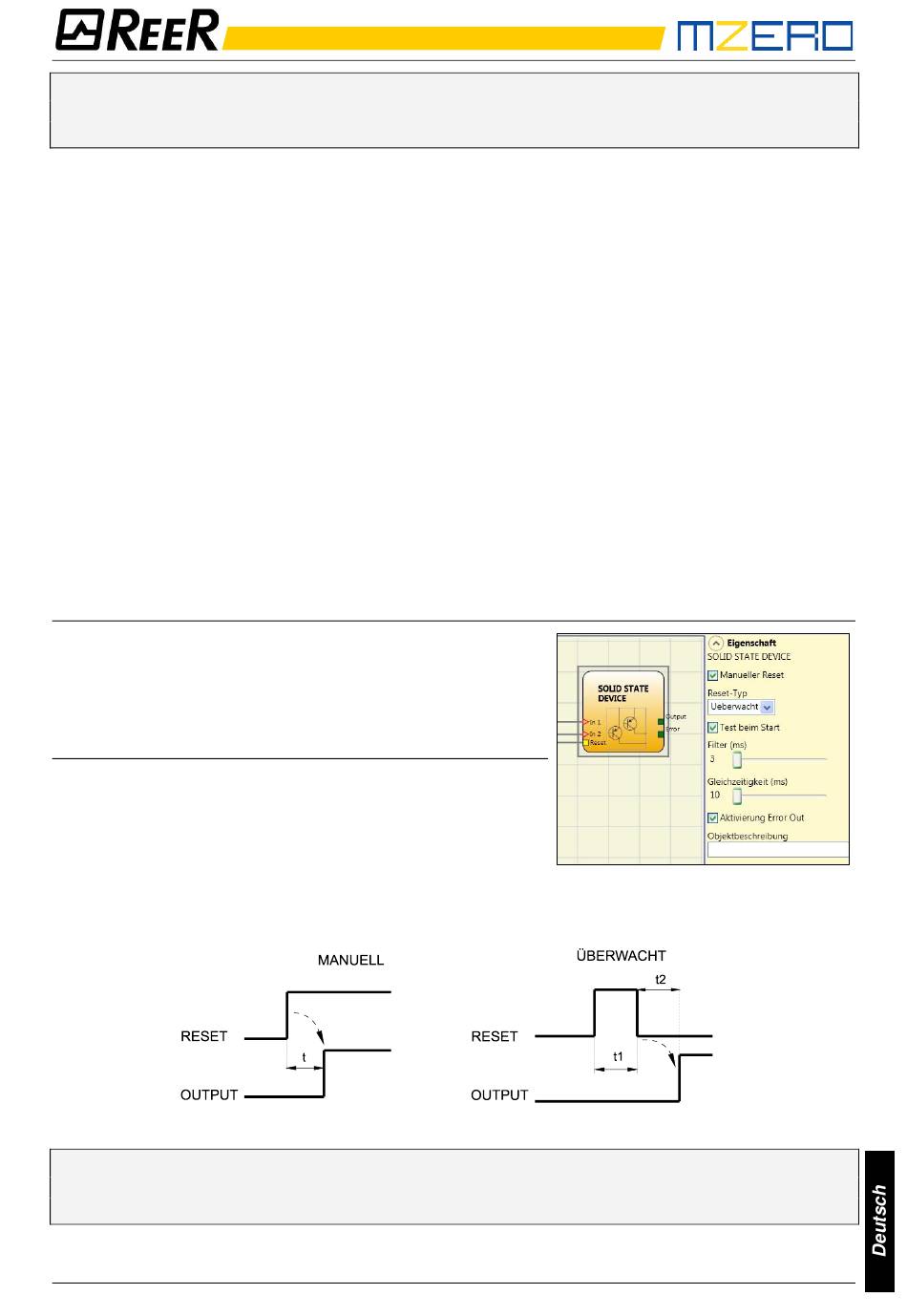

SOLID STATE DEVICE
Der funktionale Block SOLID STATE DEVICE überprüft den
Status der Eingänge
aufweisen, ist der Ausgang OUTPUT 1 (TRUE), andernfalls ist
das OUTPUT 0 (FALSE).
Die Parameter
Manueller Reset:
Ist dies ausgewählt, wird die Bitte um Reset um nach jeder
Sicherheitsfunktion
Aktivierung des Ausgangs direkt dem Zustand der Eingänge.
Der Reset kann zweierlei Typs sein: Manuell und Überwacht.
Wird die Option Manuell gewählt, wird nur der Übergang des Signals von 0 auf 1 überprüft. Im Fall
Überwacht wird der doppelte Übergang von 0 auf 1 und Rückkehr auf 0 überprüft.
t = 250ms
➔
ACHTUNG: Im Fall der Aktivierung von Reset muss der Eingang nach denen verwendet
werden, die vom funktionellen Block verwendet werden. Bsp. Werden Input 1 und 2 für den
funktionellen Block verwendet, muss Input 3 für den Reset verwendet werden.
Test beim Start: Ist dies ausgewählt, aktiviert dies den Test beim Start der Sicherheitsvorrichtung.
Dieser Test erfordert das Aktivieren/Deaktivieren der Vorrichtung, um eine komplette
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
In
. Sollten die Eingänge 24VDC
x
aktiviert.
Andernfalls
folgt
die
t1 > 250ms
t2 = 250ms
63
