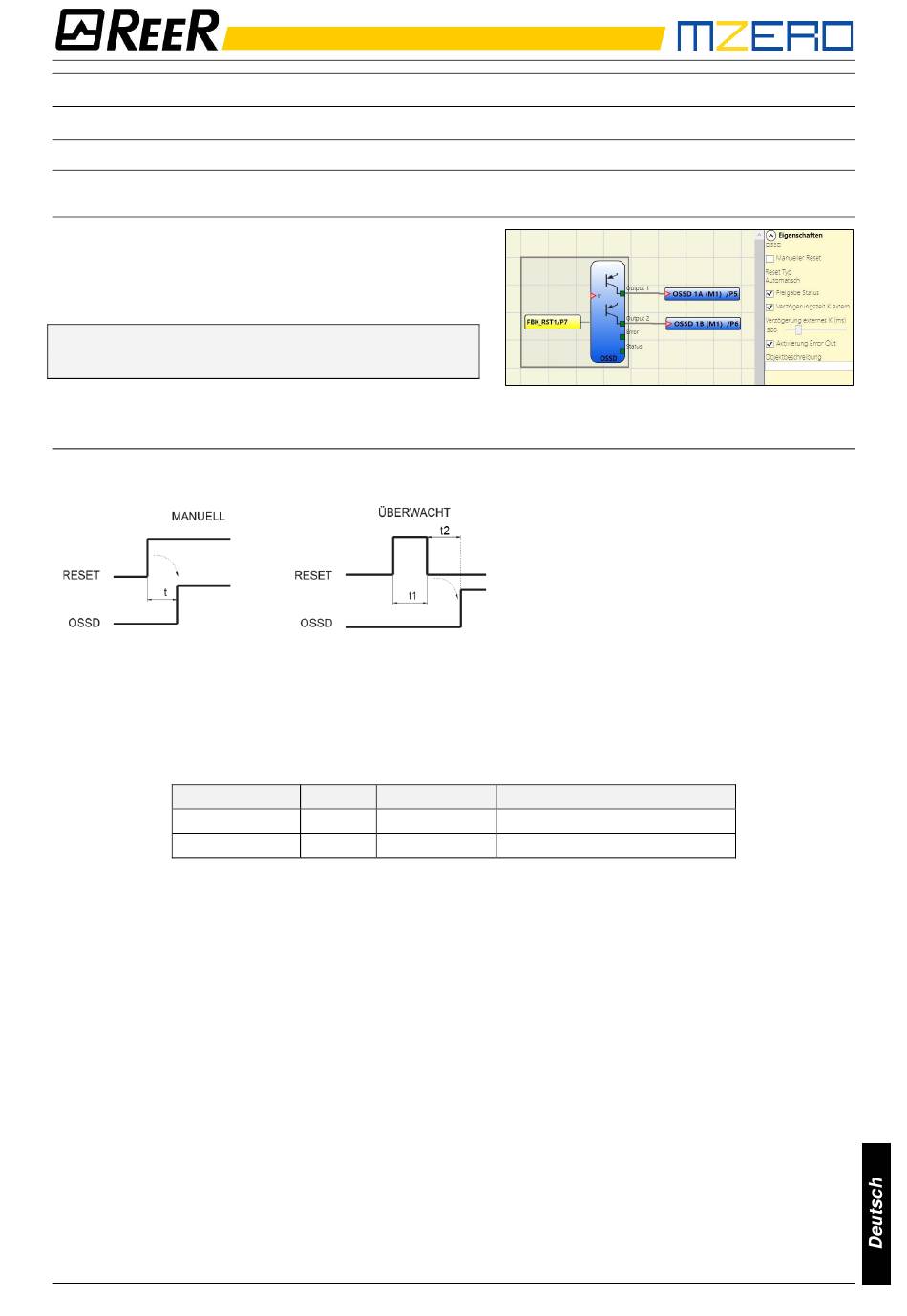

FUNKTIONSBLÖCKE DES TYPS GEGENSTAND
GEGENSTÄNDE OUTPUT
OSSD (Sicherheitsausgänge)
Die Sicherheitsausgänge OSSD erfordern keine Wartung,
da sie Halbleitertechnologie verwenden. Output1 und
Output2 liefern 24Vdc, wenn sich In auf 1 befindet
(TRUE), umgekehrt 0Vdc wenn In auf 0 (FALSE).
➔
Jedes
Paar
OSSD-Ausgänge
entsprechenden RESTART_FBK-Eingang.
Die Parameter
Manueller Reset: Ist dies ausgewählt, wird die Bitte um Reset im Anschluss an jeden Signalausfall auf dem
Eingang In aktiviert. Andernfalls folgt die Aktivierung des Ausgangs direkt dem Zustand des Eingangs In.
t = 250ms
Externe Kontrolle Zeiten K: Ist dies ausgewählt, so gestattet dies die Eingabe des Zeitfensters, innerhalb
dessen das externe Feedback-Signal überwacht werden soll (im Vergleich zum Zustand des Ausgangs).
OUTPUT
Bei OUTPUT auf hoher Ebene (TRUE) muss das Signal von FBK sich innerhalb der eingegebenen Zeit auf
niedriger Ebene (FALSE) befinden und umgekehrt. Andernfalls wechselt der Ausgang OUTPUT auf niedrige
Ebene (FALSE) und die Störung wird auf dem Master MZERO durch Blinken der der OSSD im Fehlerzustand
entsprechenden LED OSSD angezeigt.
Reset-Position: Gestattet die Auswahl der physischen Klemme von MZERO zur Erteilung des Reset-
Befehls. Dieselbe Klemme kann auch für verschiedene OSSD-Ausgänge verwendet werden.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
hat
5s > t1 > 250ms
t2 = 250ms
FBK
1
0
0
1
einen
Der Reset kann zweierlei Typs sein: Manuell
und überwacht. Durch Auswahl der Option
Manuell wird nur der Übergang des Signals
von 0 auf 1 überprüft. Im Fall von Überwacht
wird der doppelte Übergang von 0 auf 1 und
die Rückkehr auf 0 überprüft.
Status aktivieren: Ist dies ausgewählt, wird die
Verbindung des aktuellen Status der OSSD
mit einem beliebigen Punkt des Plans
aktiviert.
FEHLER
LED OSSD MZERO
0
1
0
Blinkt
