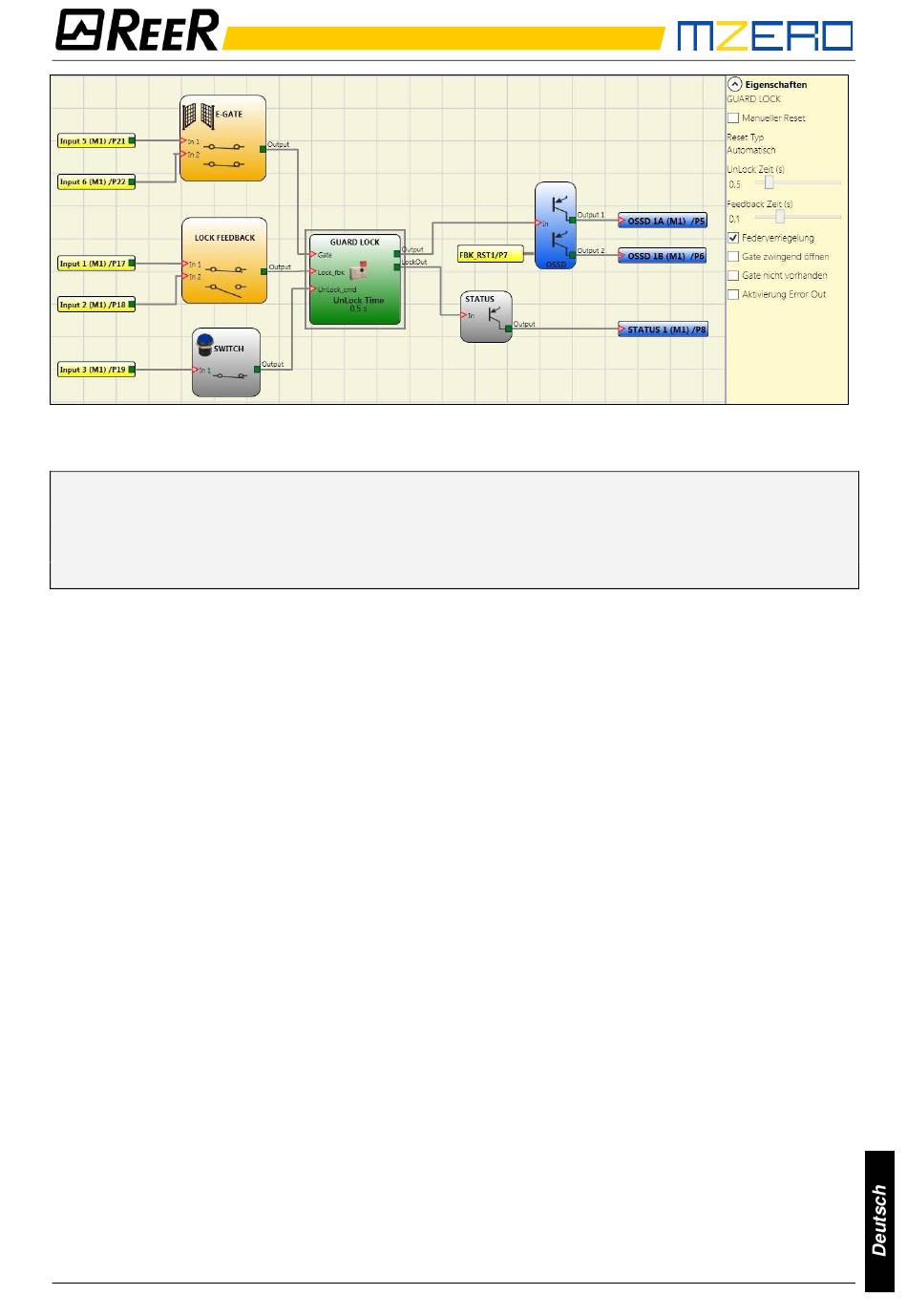

Rechts die Parameter des Guard Lock-Operators. Links das Beispiel eines Anwendungsplans.
Es ist festzustellen, dass das Feedback des Elektromagneten aus zwei Kontakten besteht,
einem Öffner- und einem Schließerkontakt. Ist der Elektromagnet erregt, wechseln die
beiden Kontakte den Status. Das Feedback der Tür besteht dagegen aus zwei
Öffnerkontakten.
In Abbildung 35 werden die Spuren in Bezug auf den Betrieb gezeigt, dessen detaillierte
Beschreibung angeführt wird:
(1) In diesem Moment verlangt der Benutzer die Freigabe der Verriegelung. Das Signal "BEFEHL"
wechselt von LL0 auf LL1, während das Signal "Output1" von LL1 auf LL0 wechselt.
(2) In diesem Moment wird die Betätigung des Elektromagneten mit einer Verzögerung der
"Unlock-Zeit" von 0, 5 Sekunden im Vergleich zur Steuerung gesteuert, wie eingegeben. Das
Signal "AKTIV." wechselt von LL0 auf LL1.
(3) In diesem Moment erfolgt die tatsächliche Aktivierung des Elektromagneten mit einer
Verzögerung von 95ms im Verhältnis zur Betätigung, die durch die technischen Eigenschaften
des Elektromagneten bedingt ist. In jedem Fall sind 95ms eine Zeit unter 100ms ("Feedback-
Zeit") und damit liegen keine Fehler vor.
(4) In diesem Moment ist die Verriegelung freigegeben und der Bediener öffnet die Tür. Das
Signal FBK_TÜR wechselt von LL1 auf LL0.
(5) In diesem Moment schließt der Benutzer die Tür und folglich wechselt das Signal FBK_TÜR
von LL0 auf LL1.
(6) In diesem Moment lässt der Benutzer die Steuerung zur Freigabe der Tür los. Der "Guard
Lock" erfasst durch das Signal FBK_TÜR die geschlossene Tür und steuert die Blockierung der
Verriegelung. Tatsächlich wechselt das Signal "AKTIV." von LL1 auf LL0.
(7) In diesem Moment erfolgt die tatsächliche Deaktivierung des Elektromagneten mit einer
Verzögerung im Vergleich zur Betätigung von ca. 95 ms, die durch die technischen
Eigenschaften des Elektromagneten bedingt ist. Die Verriegelung ist nun tatsächlich
blockiert.
(8) Sobald der "Guard Lock"-Operator erfasst, dass die Verriegelung blockiert und die Tür
geschlossen ist, wird das Signal "Output1" auf LL1 gebracht.
8541403 • 19/07/2021 • Rev.1
PROGRAMMIERBARES SICHERHEITSMODULS
Abbildung 34 – Beispiel der Betriebsart mit Gate
