Digitale INPUTS
• MZERO stellt 16 digitale aktive PNP-Eingänge oben (Klemmen 25...40) zur Verfügung,
die die Verbindung mit den Hardware-Komponenten des Projekts gestatten. Diese
Eingänge sind gemäß der Norm EN 61131-2 Typ 3 ausgelegt.
• Neben den 16 digitalen Eingängen kann MZERO auch die 4 RESTART_FBK-Eingänge
(Klemmen 7, 11, 15, 19) als einzelne digitale Inputs verwenden. Diese Inputs sind nicht
mit allen Konfigurationsmöglichkeiten der 16 digitalen Inputs ausgestattet und
können nur den Funktionsblock RESTART INPUT verwenden (siehe Abschnitt
"RESTART INPUT").
AUSGÄNGE
OUT STATUS (SIL 1/PL C)
Das Signal OUT STATUS ist ein programmierbarer digitaler SIL 1/PL c-Ausgang, der den Status
folgender Elemente angeben kann:
• Einen Eingang.
• Einen Ausgang.
• Einen Knoten des mit MZD geplanten logischen Diagramms.
OUT TEST

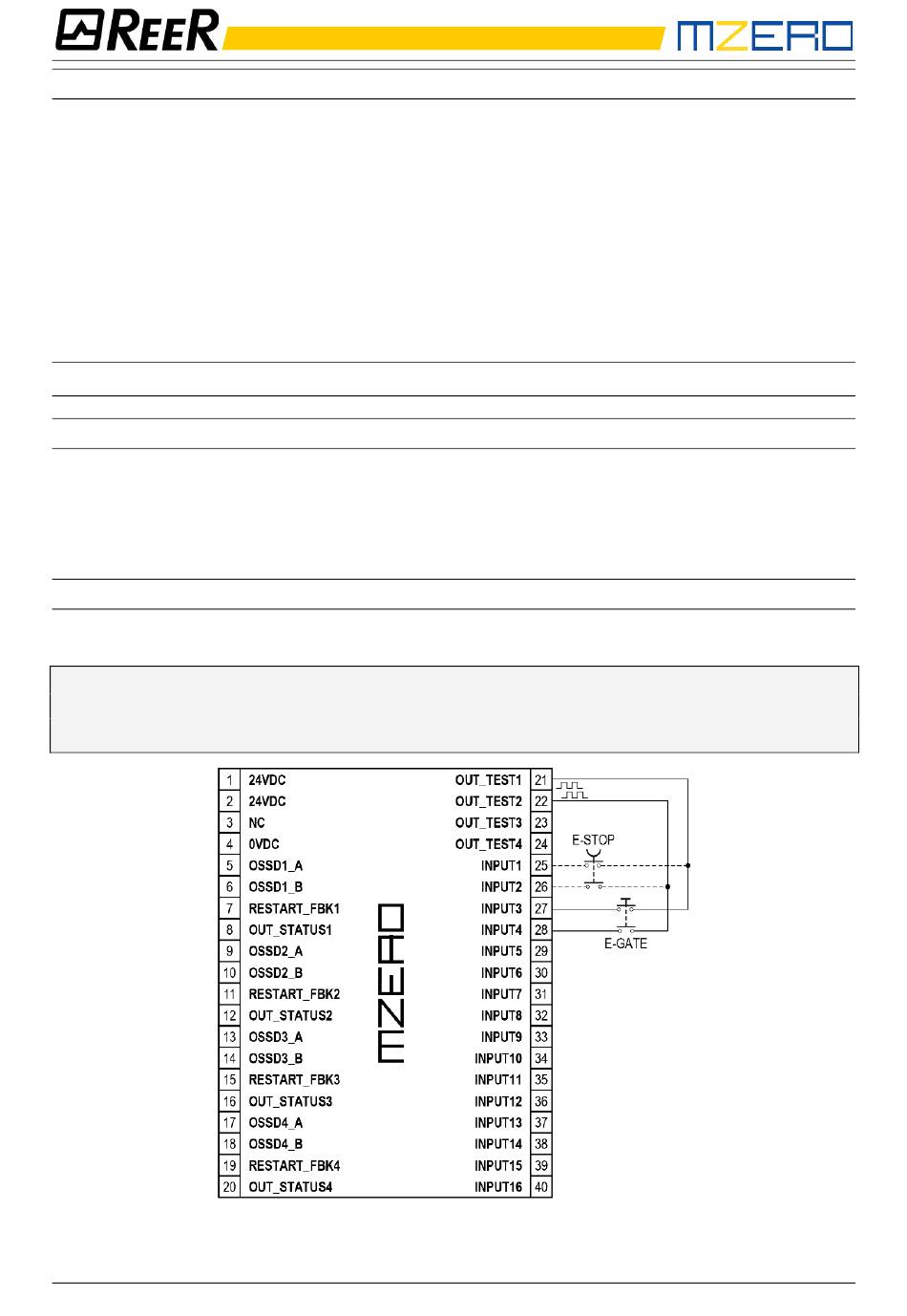

Die Signale OUT TEST müssen verwendet werden, um das Vorliegen von Kurzschlüssen oder
Überlasten auf den Eingängen zu überwachen (Abbildung 5).
➔
Die maximal für jeden Ausgang OUT TEST steuerbare Anzahl Eingänge sind 4 INPUT
(parallel geschaltet).
➔
Die maximal zulässige Länge für OUT TEST-Signal-Verbindungen ist = 100m.
16
PROGRAMMIERBARES SICHERHEITSMODULS
Abbildung 5
8541403 • 19/07/2021 • Rev.1
