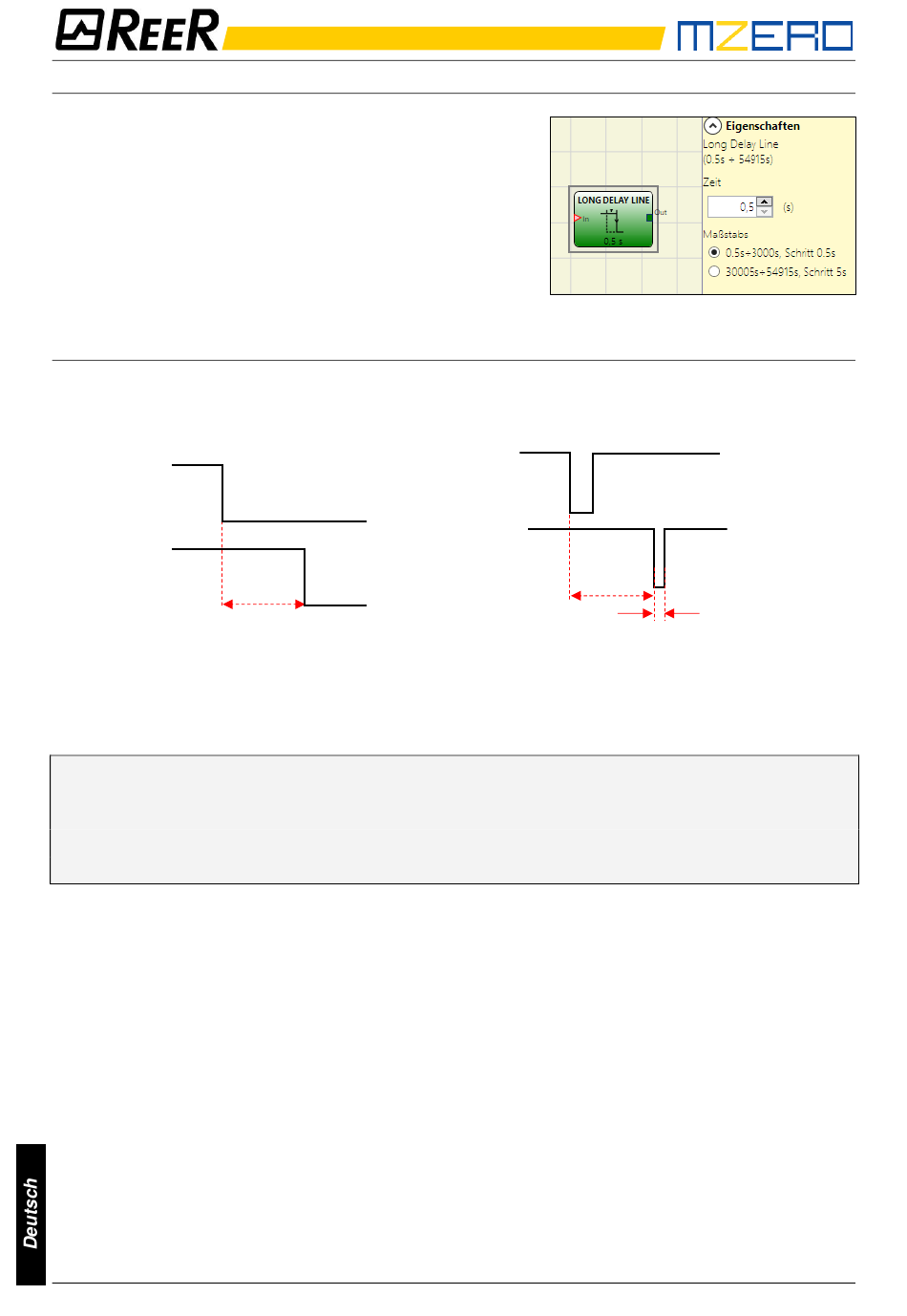

LONG DELAY LINE
Dieser Operator fügt eine Verzögerung zu einem
Signal hinzu und bringt den Ausgang OUT nach der
von der Schlussgrenze des Signals IN eingegebenen
Zeit auf 0.
Kehrt IN vor Ablauf der eingegebenen Zeit auf 1
zurück, generiert der Ausgang OUT in jedem Fall
einen Impuls auf Ebene 0 mit einer Dauer von ca. dem
Doppelten
der
eingegebene Zeit verzögert.
Die Parameter
Zeit: Gestattet die Eingabe der gewünschten Verzögerungszeit (Delay). Die Verzögerung
kann von 0.5 s bis 54915 s eingegeben werden.
IN
OUT
Maβstab: Der Benutzer kann zwei verschiedene Skalen für die einzustellende T-Zeit wählen.
•
0,5 s...3000 s,
•
3005 s...54915 s,
➔
Im Gegensatz zu den Operatoren DELAY und LONG DELAY filtert der Operator LONG DELAY
LINE eventuelle unter der eingegebenen Zeit liegende Unterbrechungen des Eingangs IN
nicht.
➔
Dieser Operator wird bei der Verwendung von verzögerten OSSD angezeigt (die OSSD muss
mit MANUELLEM NEUSTART programmiert sein).
94
PROGRAMMIERBARES SICHERHEITSMODULS
Reaktionszeit
und
t
0,5 s
Schritt
5 s
Schritt
um
die
IN
t
OUT
2xZykluszeit
8541403 • 19/07/2021 • Rev.1
