Anschlussbeispiele
8.7 X17 – Motorfeedback
8.7.1

Resolver

Die Auswertung eines Resolver-Messsystems steht für Geräte ab Fertigungsdatum
01. Januar 2022 nicht mehr zur Verfügung.
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.
Es ist eine abgeschirmte Leitung, 3-mal paarig verdrillt, zu verwenden. Drillmodus: Si-
nus/Sinus, Cosinus/Cosinus, Rotor/Rotor; Bezeichnung der Leitung, z. B. LIYCY 3 × 2
× 0,14.
Wird der thermische Motorschutz ausgewertet, ist eine 4-mal paarig verdrillte, abge-
schirmte Leitung zu verwenden.

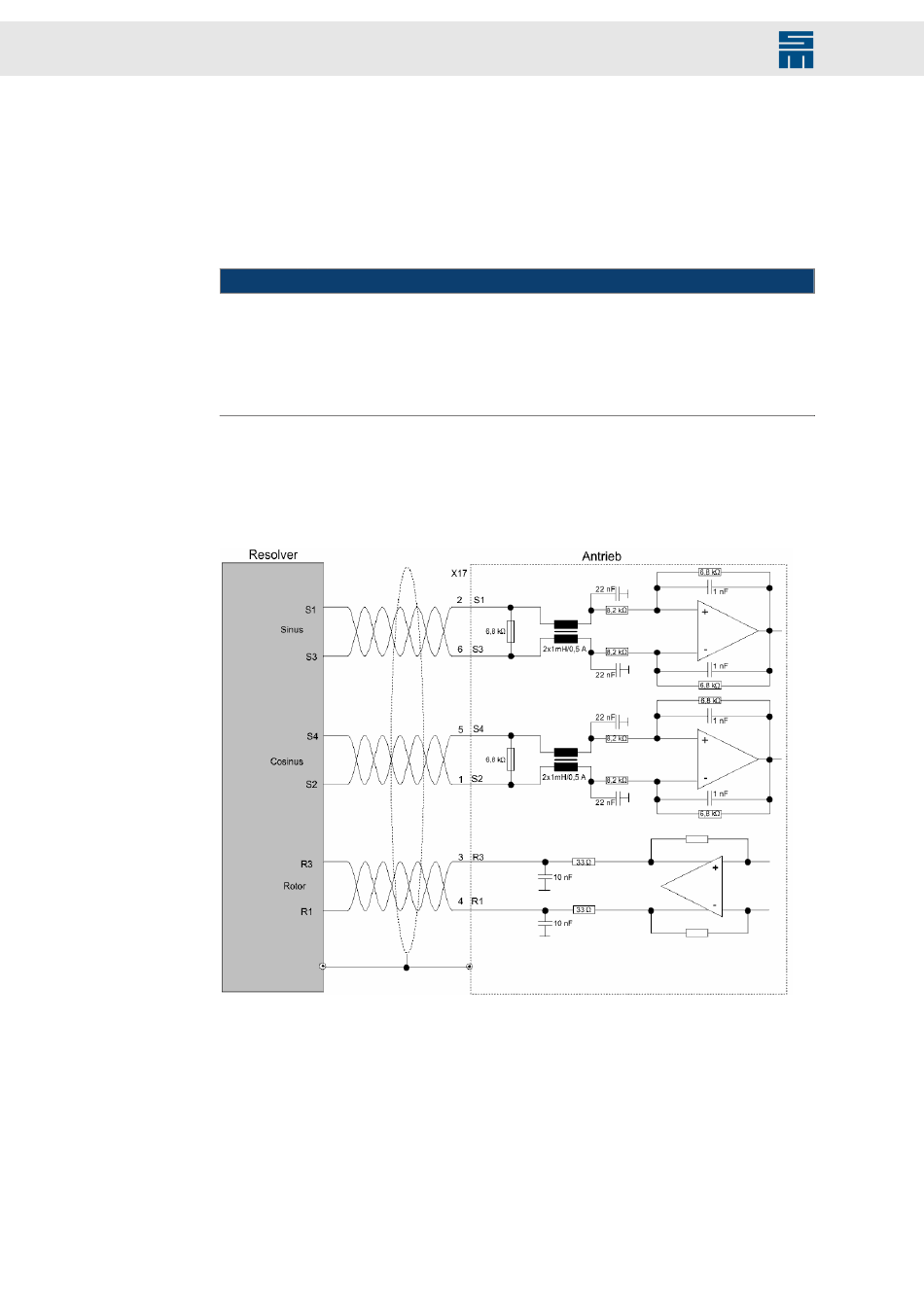

Abb. 60: Resolver
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
