8.7 X17 – Motorfeedback
8.7.1

Resolver

Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann es be-
schädigt werden.
→ Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Soft-
ware parametriert wurde.
Es ist eine abgeschirmte Leitung, 3-mal paarig verdrillt, zu verwenden. Drillmodus: Si-
nus/Sinus, Cosinus/Cosinus, Rotor/Rotor; Bezeichnung der Leitung, z. B. LIYCY 3 × 2
× 0,14.
Wird der thermische Motorschutz ausgewertet, ist eine 4-mal paarig verdrillte, abge-
schirmte Leitung zu verwenden.

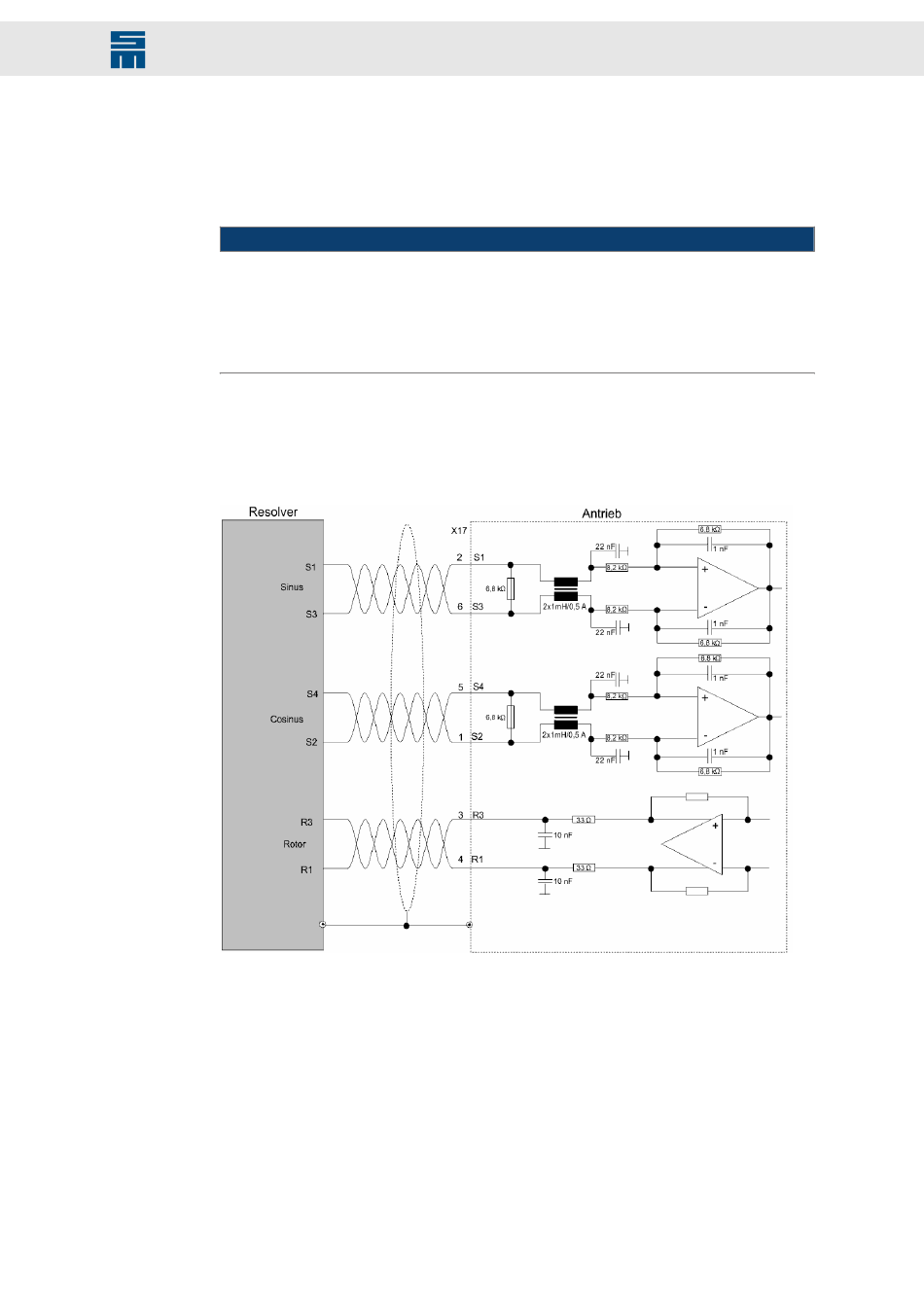

Abb. 31: Resolver
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
Antriebssystem SD2M - Hardwarebeschreibung 036228xxF
Anschlussbeispiele
ACHTUNG
