Gebererweiterung (X90)

Die Erweiterungsmodule mit diversen Feedbackschnittstellen für den Anschlussplatz
X90 gehören nicht zur Standardausführung des Geräts. Sie müssen bei der Bestellung
des Grundgeräts mit angegeben werden und sind nicht nachrüstbar.
10.1 X90 – Resolver
Gebererweiterung für Resolver-Messsystem

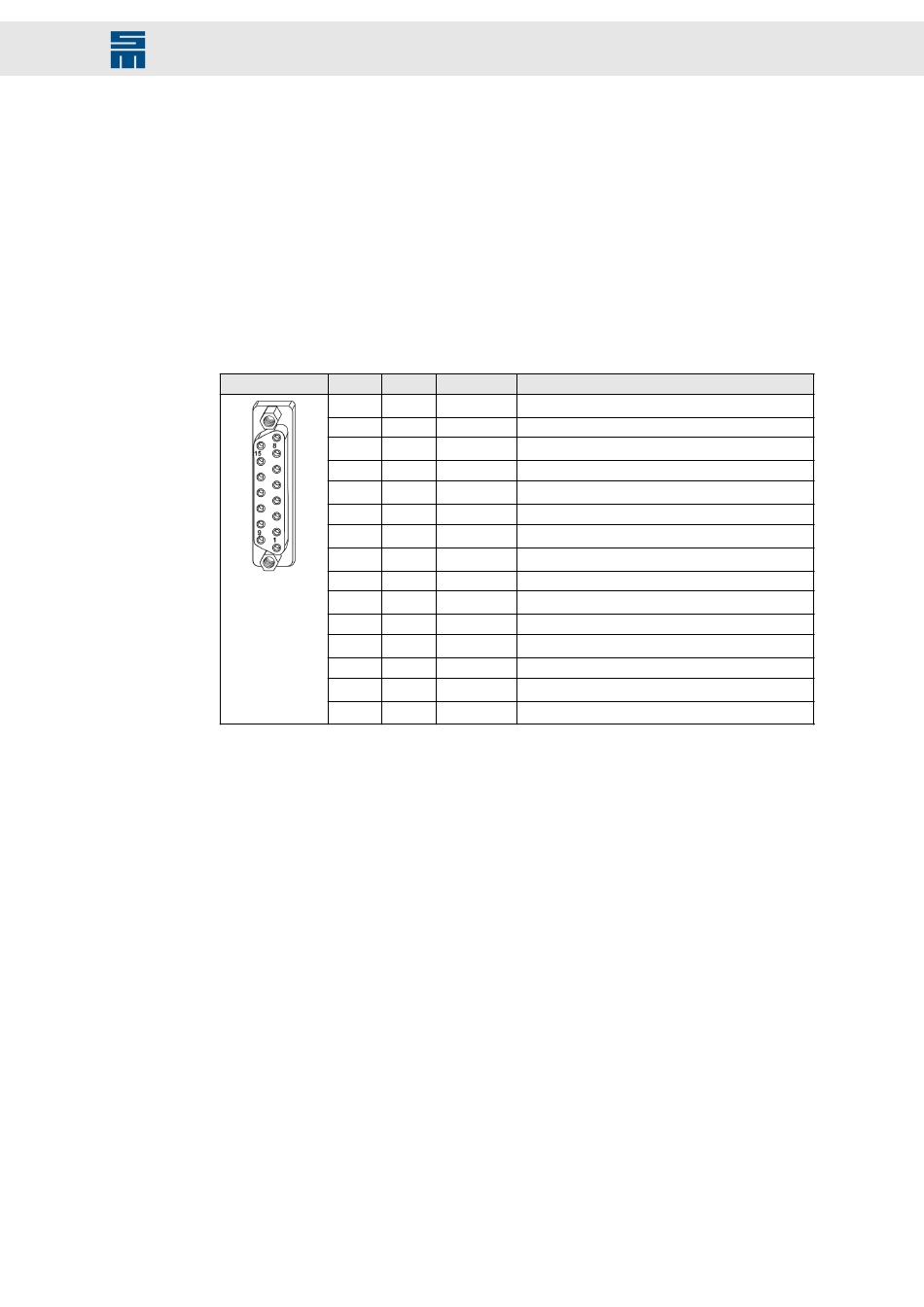

15-polige D-Sub-Buchse:
X90
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Antriebssystem SD4S - Hardwarebeschreibung
Pin E/A Name
1 n.c.
2 E S1
3 n.c.
4 E S4
5 n.c.
6 A R3
7 n.c.
8 n.c.
9 E S3
10 n.c.
11 E S2
12 n.c.
13 A R1
14 n.c.
15 n.c.
Gebererweiterung (X90)
Bedeutung
Resolver S1
Resolver S4
Resolver R3
Resolver S3
Resolver S2
Resolver R1
