Anschlussbeispiele

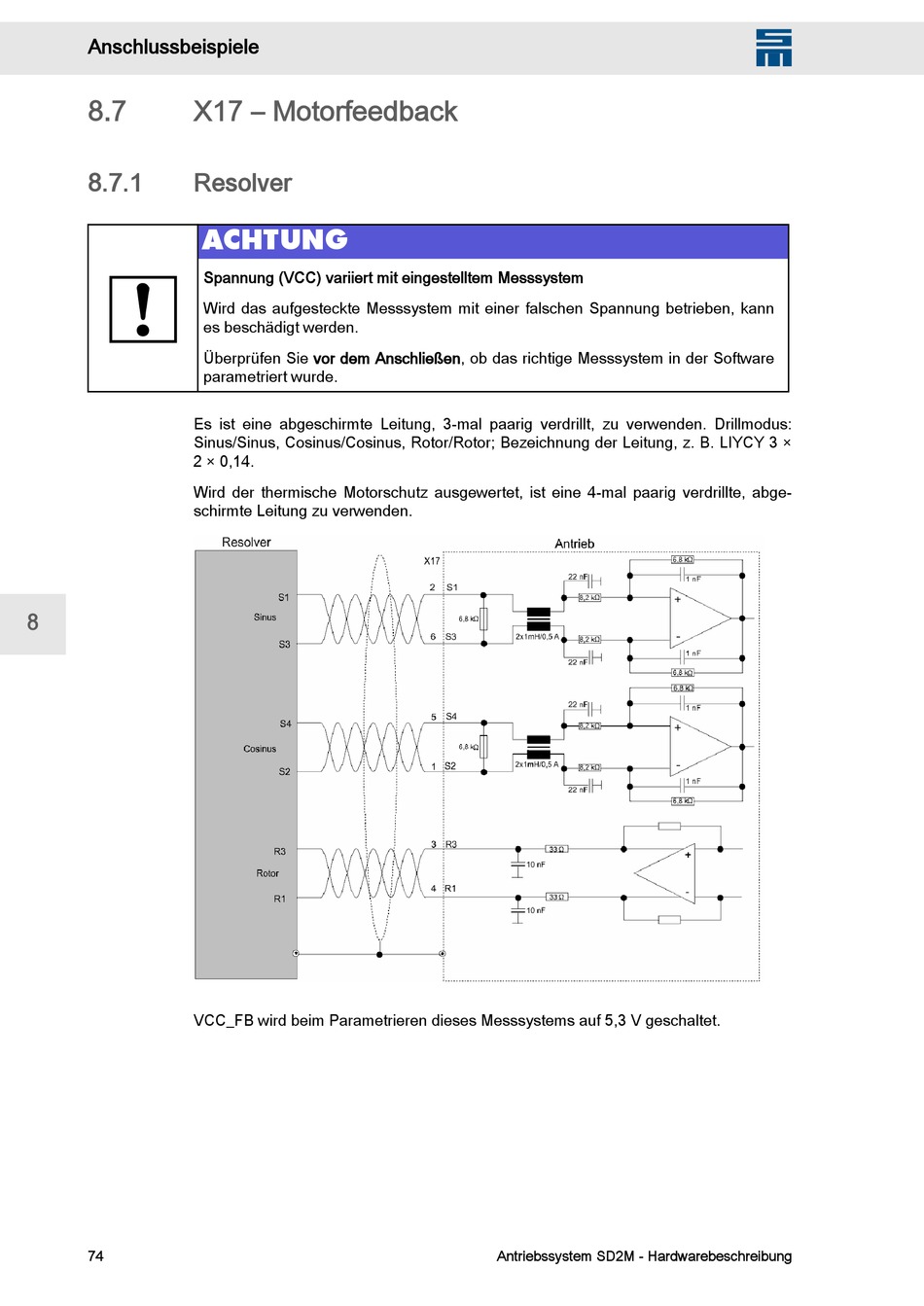

8.7 X17 – Motorfeedback
8.7.1

Resolver

Es ist eine abgeschirmte Leitung, 3-mal paarig verdrillt, zu verwenden. Drillmodus:
Sinus/Sinus, Cosinus/Cosinus, Rotor/Rotor; Bezeichnung der Leitung, z. B. LIYCY 3 ×
2 × 0,14.
Wird der thermische Motorschutz ausgewertet, ist eine 4-mal paarig verdrillte, abge‐
schirmte Leitung zu verwenden.
8
VCC_FB wird beim Parametrieren dieses Messsystems auf 5,3 V geschaltet.
74
ACHTUNG
Spannung (VCC) variiert mit eingestelltem Messsystem
Wird das aufgesteckte Messsystem mit einer falschen Spannung betrieben, kann
es beschädigt werden.
Überprüfen Sie vor dem Anschließen, ob das richtige Messsystem in der Software
parametriert wurde.
Antriebssystem SD2M - Hardwarebeschreibung
