Wenn Sie die Systemfehleranzeige in den Modus "Remind" versetzen, geben Sie
damit an, dass Sie den zuletzt gemeldeten Fehler registriert haben, jedoch keine
sofortigen Maßnahmen zur Fehlerbehebung ergreifen möchten. Die Funktion
"Remind" wird vom IMM2 gesteuert.
v Knopf "Reset" (Grundstellungsknopf): Drücken Sie diesen Knopf, um den Ser-
ver in die Grundstellung zurückzusetzen und den Selbsttest beim Einschalten
(POST) auszuführen. Möglicherweise müssen Sie einen Stift oder eine auseinan-
der gebogene Büroklammer verwenden, um den Knopf zu drücken.

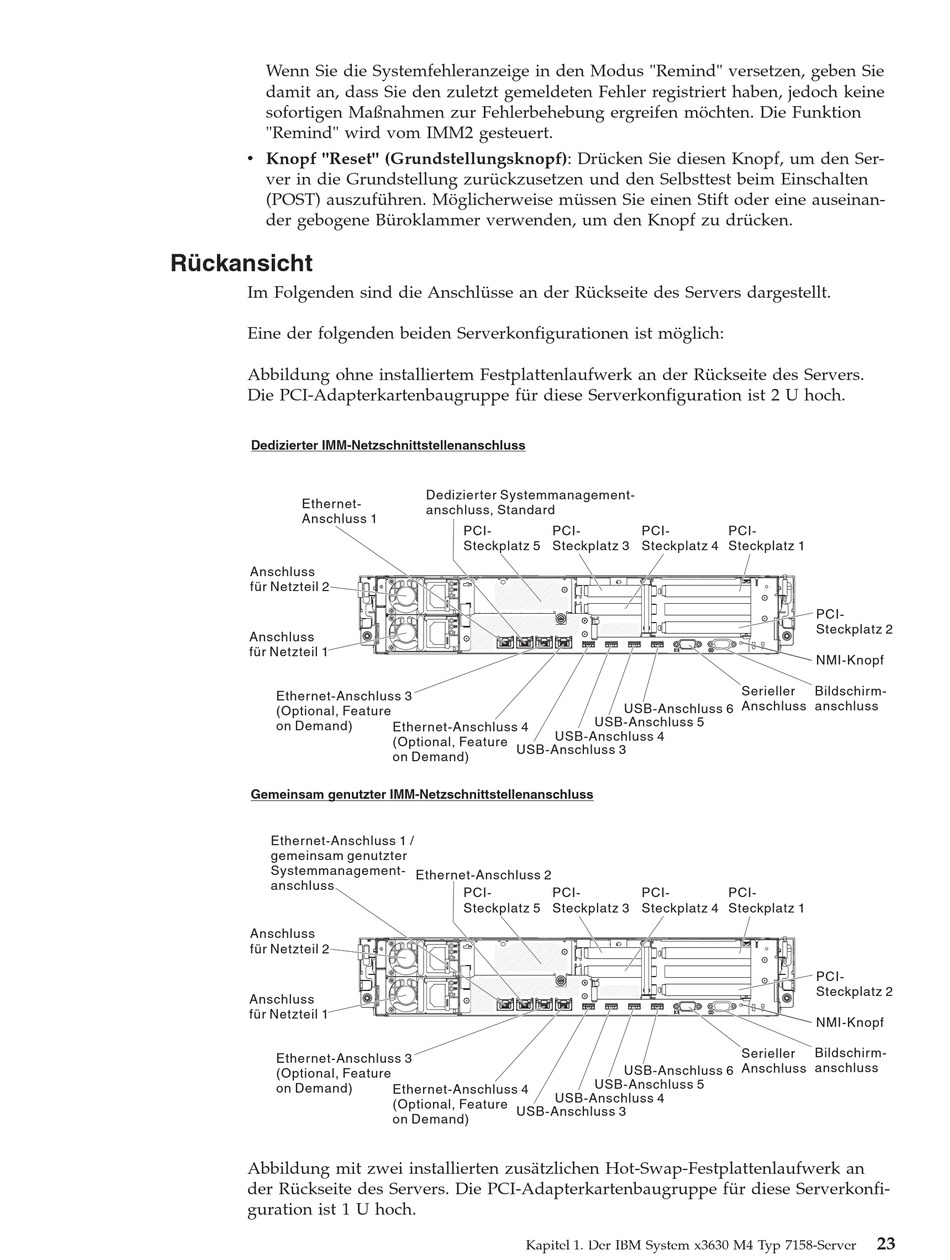

Rückansicht
Im Folgenden sind die Anschlüsse an der Rückseite des Servers dargestellt.
Eine der folgenden beiden Serverkonfigurationen ist möglich:
Abbildung ohne installiertem Festplattenlaufwerk an der Rückseite des Servers.
Die PCI-Adapterkartenbaugruppe für diese Serverkonfiguration ist 2 U hoch.
Dedizierter IMM-Netzschnittstellenanschluss
Ethernet-
Anschluss 1
Anschluss
für Netzteil 2
Anschluss
für Netzteil 1
Ethernet-Anschluss 3
(Optional, Feature
on Demand)
Gemeinsam genutzter IMM-Netzschnittstellenanschluss
Ethernet-Anschluss 1 /
gemeinsam genutzter
Systemmanagement-
anschluss
Anschluss
für Netzteil 2
Anschluss
für Netzteil 1
Ethernet-Anschluss 3
(Optional, Feature
on Demand)
Abbildung mit zwei installierten zusätzlichen Hot-Swap-Festplattenlaufwerk an
der Rückseite des Servers. Die PCI-Adapterkartenbaugruppe für diese Serverkonfi-
guration ist 1 U hoch.
Dedizierter Systemmanagement-
anschluss, Standard
PCI- PCI-
Steckplatz 5 Steckplatz 3
Ethernet-Anschluss 4
USB-Anschluss 4
(Optional, Feature
USB-Anschluss 3
on Demand)
Ethernet-Anschluss 2
PCI- PCI-
Steckplatz 5 Steckplatz 3
Ethernet-Anschluss 4
USB-Anschluss 4
(Optional, Feature
USB-Anschluss 3
on Demand)
Kapitel 1. Der IBM System x3630 M4 Typ 7158-Server
PCI- PCI-
Steckplatz 4 Steckplatz 1
Serieller
Anschluss
USB-Anschluss 6
USB-Anschluss 5
PCI- PCI-
Steckplatz 4 Steckplatz 1
Serieller
Anschluss
USB-Anschluss 6
USB-Anschluss 5
PCI-
Steckplatz 2
NMI-Knopf
Bildschirm-
anschluss
PCI-
Steckplatz 2
NMI-Knopf
Bildschirm-
anschluss
