Achtung: Wenn Sie einen Adapter installieren, stellen Sie sicher, dass der Adapter
fest in der PCI-Adapterkartenbaugruppe sitzt und dass die PCI-Adapterkartenbau-
gruppe vollständig im Adapterkartenanschluss auf der Systemplatine installiert
ist, bevor Sie den Server einschalten. Ein Adapter, der nicht ordnungsgemäß instal-
liert ist, führt möglicherweise zu Schäden an der Systemplatine, der PCI-Adapter-
kartenbaugruppe oder dem Adapter.
Vorgehensweise
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit" auf Seite
vii und den Abschnitt „Installationsrichtlinien" auf Seite 43.
2. Befolgen Sie die Anweisungen zur Verkabelung des Adapters, falls vorhanden.
Verlegen Sie die Adapterkabel, bevor Sie den Adapter installieren.

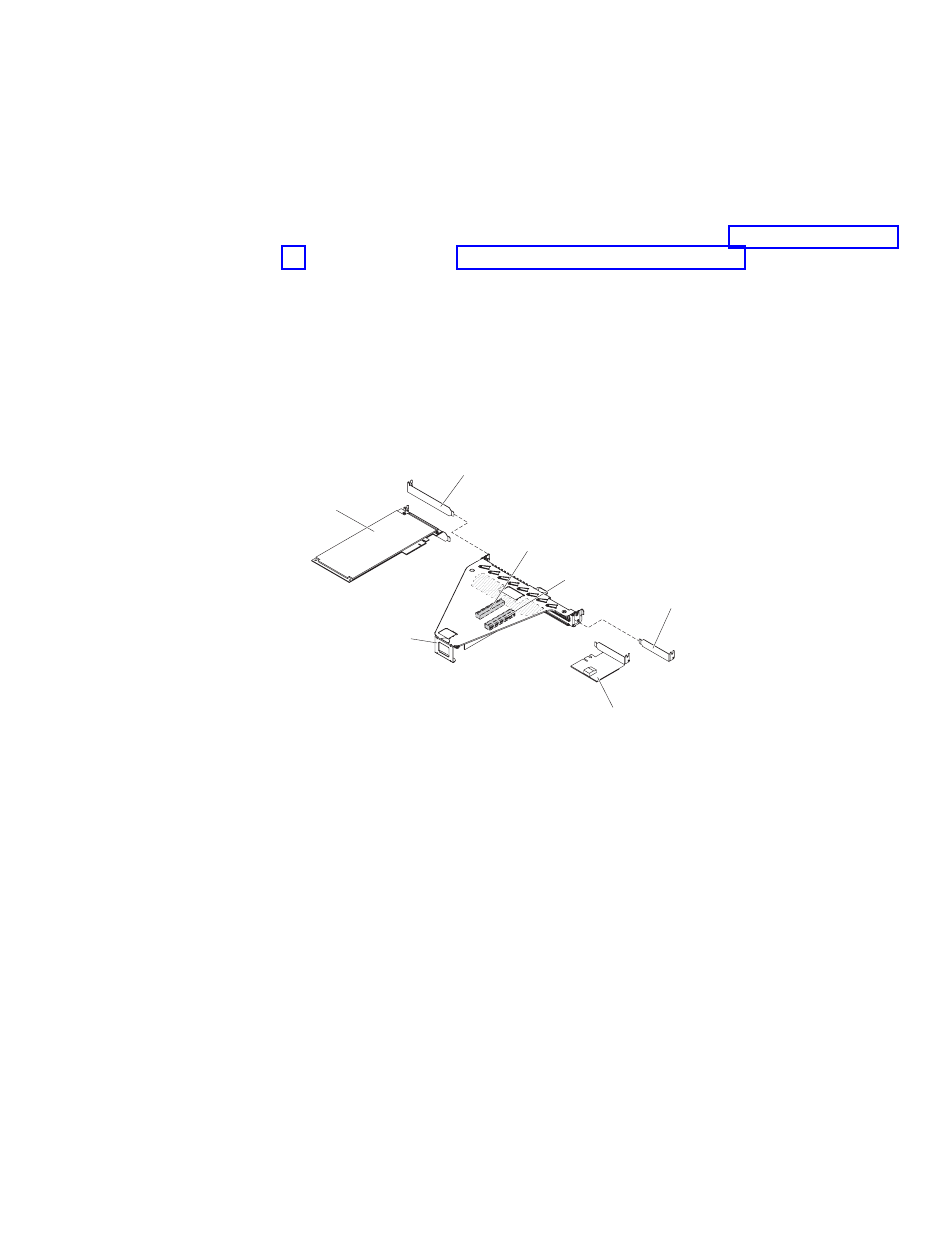

3. Adapter in der PCI-Adapterkartenbaugruppe 1 installieren:
Installieren Sie den Adapter in der PCI-Adapterkartenbaugruppe. Richten Sie
dazu den Stecker am Rand des Adapters am Anschluss der PCI-Adapterkar-
tenbaugruppe aus. Drücken Sie den Kartenrand mit dem Stecker fest in die
PCI-Adapterkartenbaugruppe hinein. Stellen Sie sicher, dass der Adapter in
der Adapterkartenbaugruppe einrastet und fest sitzt.
Adapter
PCI-Adapterkarten-
baugruppe 1
4. ServeRAID-Adapter in der PCI-Adapterkartenbaugruppe 2 installieren:
a. Installieren Sie den Adapter in der Adapterkartenbaugruppe. Richten Sie
dazu den Stecker am Rand des Adapters am Anschluss der Adapterkarten-
baugruppe aus. Drücken Sie den Kartenrand mit dem Stecker fest in die
Adapterkartenbaugruppe hinein. Stellen Sie sicher, dass der Adapter in der
Adapterkartenbaugruppe einrastet und fest sitzt.
b. Drehen Sie die Sicherung in die geschlossene Position. Vergewissern Sie
sich, dass die Sicherung den Adapter ordnungsgemäß befestigt. Drücken
Sie dann auf den Entriegelungsstift, um die Sicherung in Position zu ver-
riegeln.
PCI-Halterung
PCI-Steckplatz 1
PCI-Steckplatz 2
Adapter
Kapitel 6. Komponenten entfernen und ersetzen
PCI-Halterung
233
