Speichermodul ersetzen

Verwenden Sie diese Informationen, um ein Speichermodul zu ersetzen.
Informationen zu diesem Vorgang
Anmerkungen:
v Im Abschnitt „Speichermodul installieren" auf Seite 79 finden Sie Anmerkungen
v Unter der Adresse http://www.ibm.com/systems/info/x86servers/

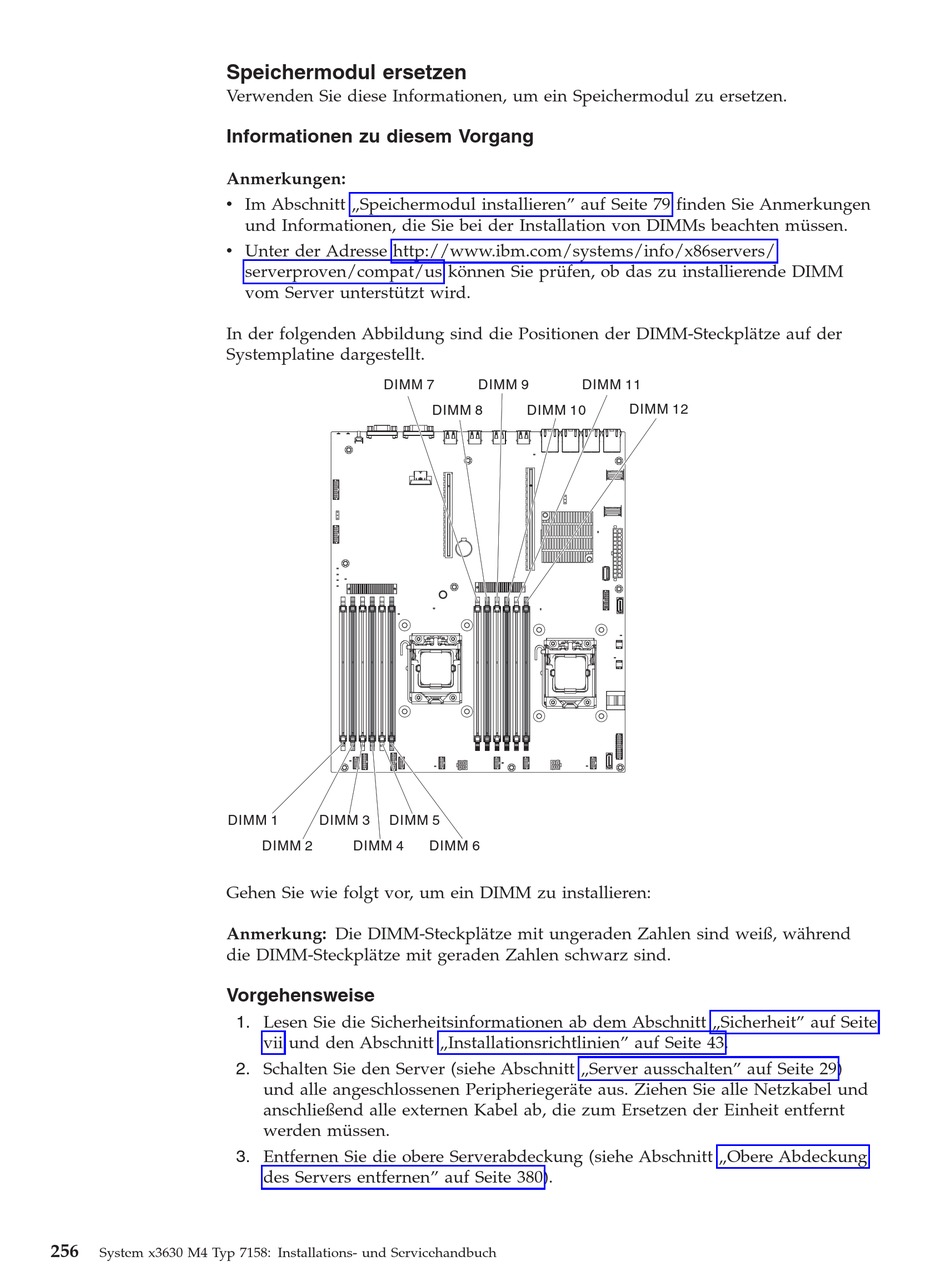

In der folgenden Abbildung sind die Positionen der DIMM-Steckplätze auf der
Systemplatine dargestellt.
DIMM 1
Gehen Sie wie folgt vor, um ein DIMM zu installieren:
Anmerkung: Die DIMM-Steckplätze mit ungeraden Zahlen sind weiß, während
die DIMM-Steckplätze mit geraden Zahlen schwarz sind.
Vorgehensweise
256
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
und Informationen, die Sie bei der Installation von DIMMs beachten müssen.
serverproven/compat/us können Sie prüfen, ob das zu installierende DIMM
vom Server unterstützt wird.
DIMM 7
DIMM 3 DIMM 5
DIMM 2 DIMM 4
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit" auf Seite
vii und den Abschnitt „Installationsrichtlinien" auf Seite 43.
2. Schalten Sie den Server (siehe Abschnitt „Server ausschalten" auf Seite 29)
und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie alle Netzkabel und
anschließend alle externen Kabel ab, die zum Ersetzen der Einheit entfernt
werden müssen.
3. Entfernen Sie die obere Serverabdeckung (siehe Abschnitt „Obere Abdeckung
des Servers entfernen" auf Seite 380).
DIMM 9 DIMM 11
DIMM 8 DIMM 10
DIMM 6
DIMM 12
