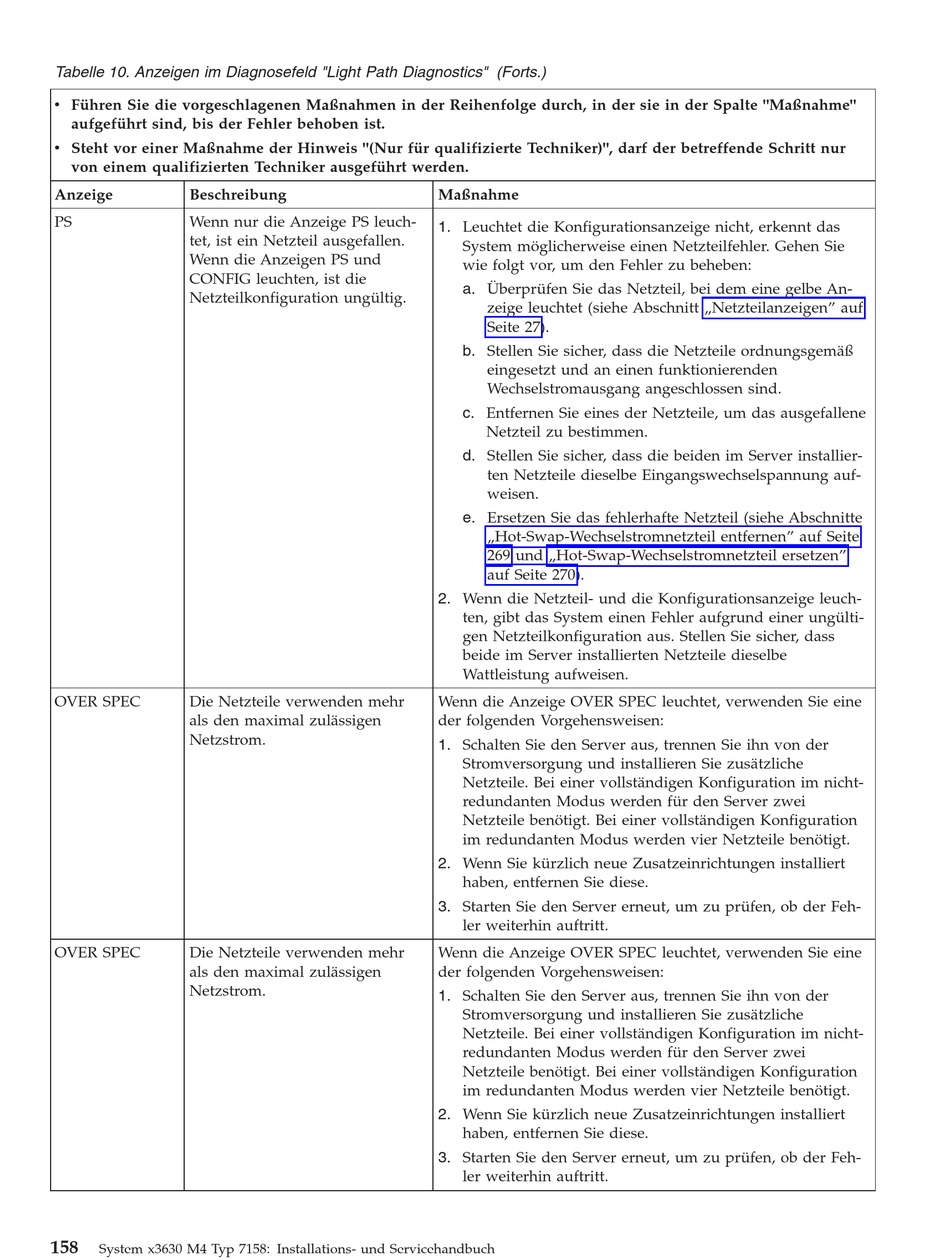

Tabelle 10. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis "(Nur für qualifizierte Techniker)", darf der betreffende Schritt nur
von einem qualifizierten Techniker ausgeführt werden.
Anzeige
Beschreibung
PS
Wenn nur die Anzeige PS leuch-
tet, ist ein Netzteil ausgefallen.
Wenn die Anzeigen PS und
CONFIG leuchten, ist die
Netzteilkonfiguration ungültig.
OVER SPEC
Die Netzteile verwenden mehr
als den maximal zulässigen
Netzstrom.
OVER SPEC
Die Netzteile verwenden mehr
als den maximal zulässigen
Netzstrom.
158
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
Maßnahme
1. Leuchtet die Konfigurationsanzeige nicht, erkennt das
System möglicherweise einen Netzteilfehler. Gehen Sie
wie folgt vor, um den Fehler zu beheben:
a. Überprüfen Sie das Netzteil, bei dem eine gelbe An-
zeige leuchtet (siehe Abschnitt „Netzteilanzeigen" auf
Seite 27).
b. Stellen Sie sicher, dass die Netzteile ordnungsgemäß
eingesetzt und an einen funktionierenden
Wechselstromausgang angeschlossen sind.
c. Entfernen Sie eines der Netzteile, um das ausgefallene
Netzteil zu bestimmen.
d. Stellen Sie sicher, dass die beiden im Server installier-
ten Netzteile dieselbe Eingangswechselspannung auf-
weisen.
e. Ersetzen Sie das fehlerhafte Netzteil (siehe Abschnitte
„Hot-Swap-Wechselstromnetzteil entfernen" auf Seite
269 und „Hot-Swap-Wechselstromnetzteil ersetzen"
auf Seite 270).
2. Wenn die Netzteil- und die Konfigurationsanzeige leuch-
ten, gibt das System einen Fehler aufgrund einer ungülti-
gen Netzteilkonfiguration aus. Stellen Sie sicher, dass
beide im Server installierten Netzteile dieselbe
Wattleistung aufweisen.
Wenn die Anzeige OVER SPEC leuchtet, verwenden Sie eine
der folgenden Vorgehensweisen:
1. Schalten Sie den Server aus, trennen Sie ihn von der
Stromversorgung und installieren Sie zusätzliche
Netzteile. Bei einer vollständigen Konfiguration im nicht-
redundanten Modus werden für den Server zwei
Netzteile benötigt. Bei einer vollständigen Konfiguration
im redundanten Modus werden vier Netzteile benötigt.
2. Wenn Sie kürzlich neue Zusatzeinrichtungen installiert
haben, entfernen Sie diese.
3. Starten Sie den Server erneut, um zu prüfen, ob der Feh-
ler weiterhin auftritt.
Wenn die Anzeige OVER SPEC leuchtet, verwenden Sie eine
der folgenden Vorgehensweisen:
1. Schalten Sie den Server aus, trennen Sie ihn von der
Stromversorgung und installieren Sie zusätzliche
Netzteile. Bei einer vollständigen Konfiguration im nicht-
redundanten Modus werden für den Server zwei
Netzteile benötigt. Bei einer vollständigen Konfiguration
im redundanten Modus werden vier Netzteile benötigt.
2. Wenn Sie kürzlich neue Zusatzeinrichtungen installiert
haben, entfernen Sie diese.
3. Starten Sie den Server erneut, um zu prüfen, ob der Feh-
ler weiterhin auftritt.
