6. Entfernen Sie die PCI-Adapterkartenbaugruppe (siehe „PCI-Adapterkartenbau-
gruppe entfernen" auf Seite 49).

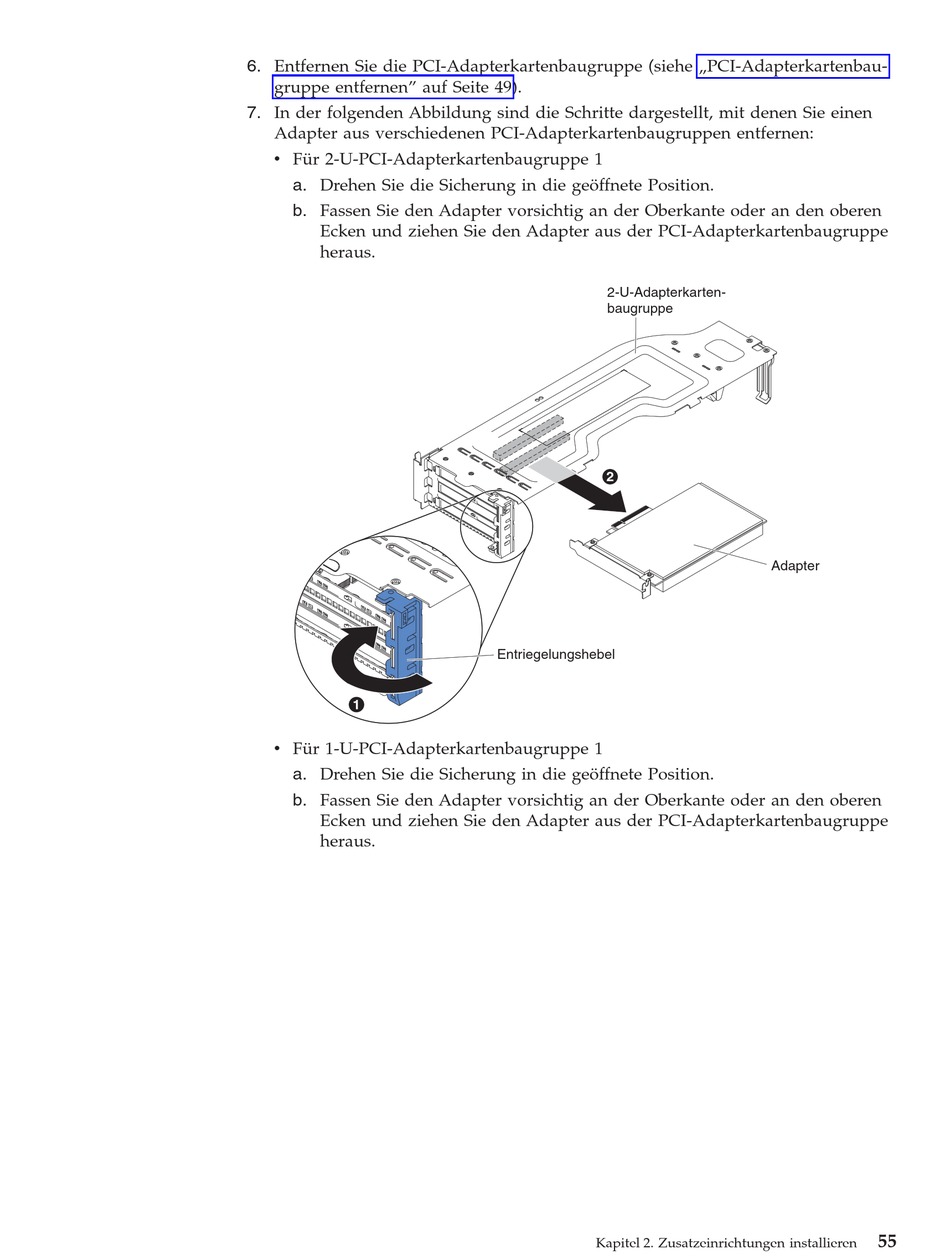

7. In der folgenden Abbildung sind die Schritte dargestellt, mit denen Sie einen
Adapter aus verschiedenen PCI-Adapterkartenbaugruppen entfernen:
v Für 2-U-PCI-Adapterkartenbaugruppe 1
a. Drehen Sie die Sicherung in die geöffnete Position.
b. Fassen Sie den Adapter vorsichtig an der Oberkante oder an den oberen
Ecken und ziehen Sie den Adapter aus der PCI-Adapterkartenbaugruppe
heraus.
1
v Für 1-U-PCI-Adapterkartenbaugruppe 1
a. Drehen Sie die Sicherung in die geöffnete Position.
b. Fassen Sie den Adapter vorsichtig an der Oberkante oder an den oberen
Ecken und ziehen Sie den Adapter aus der PCI-Adapterkartenbaugruppe
heraus.
2-U-Adapterkarten-
baugruppe
2
Entriegelungshebel
Kapitel 2. Zusatzeinrichtungen installieren
Adapter
55
