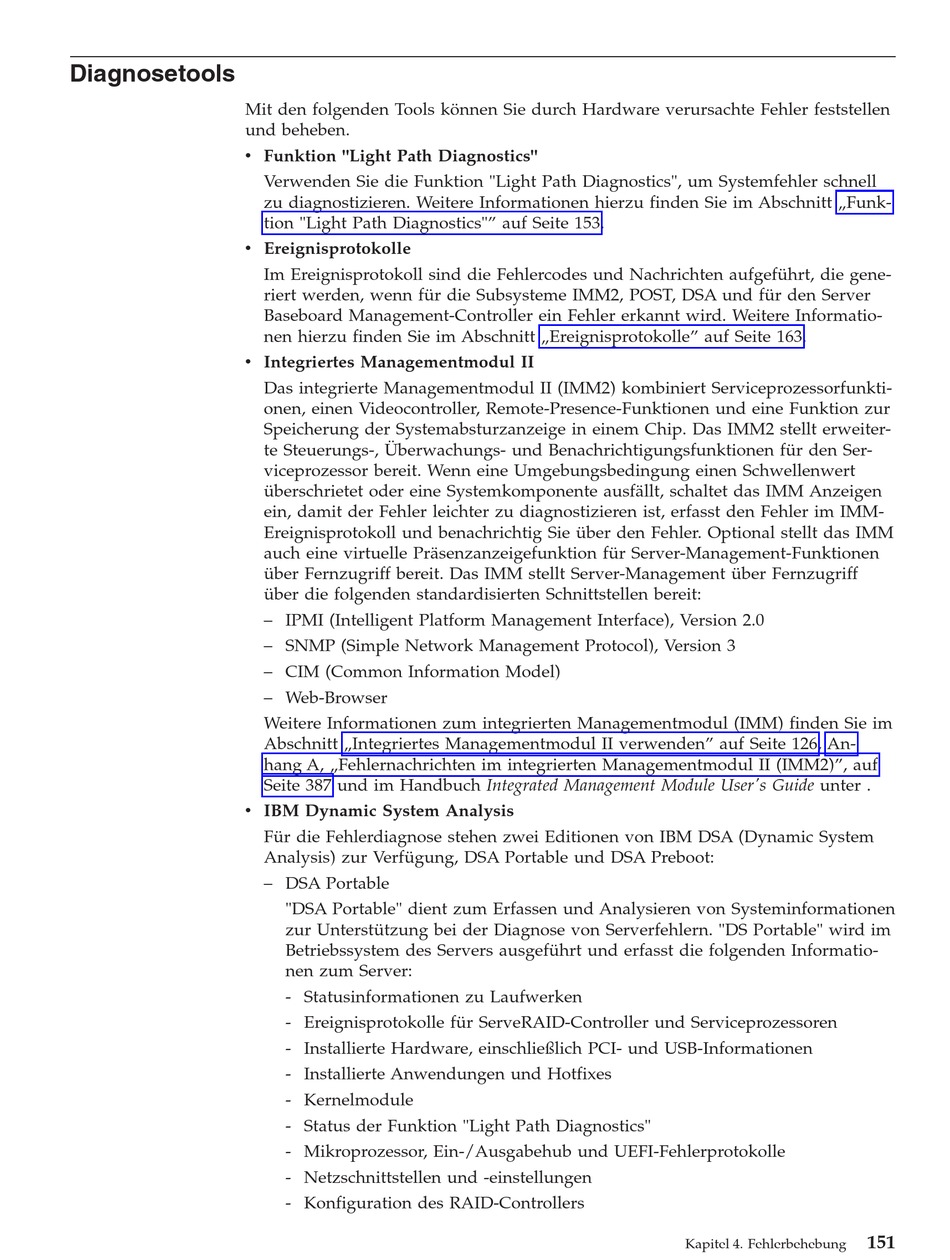

Diagnosetools
Mit den folgenden Tools können Sie durch Hardware verursachte Fehler feststellen
und beheben.
v Funktion "Light Path Diagnostics"
v Ereignisprotokolle
v Integriertes Managementmodul II
v IBM Dynamic System Analysis
Verwenden Sie die Funktion "Light Path Diagnostics", um Systemfehler schnell
zu diagnostizieren. Weitere Informationen hierzu finden Sie im Abschnitt „Funk-
tion "Light Path Diagnostics"" auf Seite 153.
Im Ereignisprotokoll sind die Fehlercodes und Nachrichten aufgeführt, die gene-
riert werden, wenn für die Subsysteme IMM2, POST, DSA und für den Server
Baseboard Management-Controller ein Fehler erkannt wird. Weitere Informatio-
nen hierzu finden Sie im Abschnitt „Ereignisprotokolle" auf Seite 163.
Das integrierte Managementmodul II (IMM2) kombiniert Serviceprozessorfunkti-
onen, einen Videocontroller, Remote-Presence-Funktionen und eine Funktion zur
Speicherung der Systemabsturzanzeige in einem Chip. Das IMM2 stellt erweiter-
te Steuerungs-, Überwachungs- und Benachrichtigungsfunktionen für den Ser-
viceprozessor bereit. Wenn eine Umgebungsbedingung einen Schwellenwert
überschrietet oder eine Systemkomponente ausfällt, schaltet das IMM Anzeigen
ein, damit der Fehler leichter zu diagnostizieren ist, erfasst den Fehler im IMM-
Ereignisprotokoll und benachrichtig Sie über den Fehler. Optional stellt das IMM
auch eine virtuelle Präsenzanzeigefunktion für Server-Management-Funktionen
über Fernzugriff bereit. Das IMM stellt Server-Management über Fernzugriff
über die folgenden standardisierten Schnittstellen bereit:
– IPMI (Intelligent Platform Management Interface), Version 2.0
– SNMP (Simple Network Management Protocol), Version 3
– CIM (Common Information Model)
– Web-Browser
Weitere Informationen zum integrierten Managementmodul (IMM) finden Sie im
Abschnitt „Integriertes Managementmodul II verwenden" auf Seite 126, An-
hang A, „Fehlernachrichten im integrierten Managementmodul II (IMM2)", auf
Seite 387 und im Handbuch Integrated Management Module User's Guide unter .
Für die Fehlerdiagnose stehen zwei Editionen von IBM DSA (Dynamic System
Analysis) zur Verfügung, DSA Portable und DSA Preboot:
– DSA Portable
"DSA Portable" dient zum Erfassen und Analysieren von Systeminformationen
zur Unterstützung bei der Diagnose von Serverfehlern. "DS Portable" wird im
Betriebssystem des Servers ausgeführt und erfasst die folgenden Informatio-
nen zum Server:
- Statusinformationen zu Laufwerken
- Ereignisprotokolle für ServeRAID-Controller und Serviceprozessoren
- Installierte Hardware, einschließlich PCI- und USB-Informationen
- Installierte Anwendungen und Hotfixes
- Kernelmodule
- Status der Funktion "Light Path Diagnostics"
- Mikroprozessor, Ein-/Ausgabehub und UEFI-Fehlerprotokolle
- Netzschnittstellen und -einstellungen
- Konfiguration des RAID-Controllers
Kapitel 4. Fehlerbehebung
151
