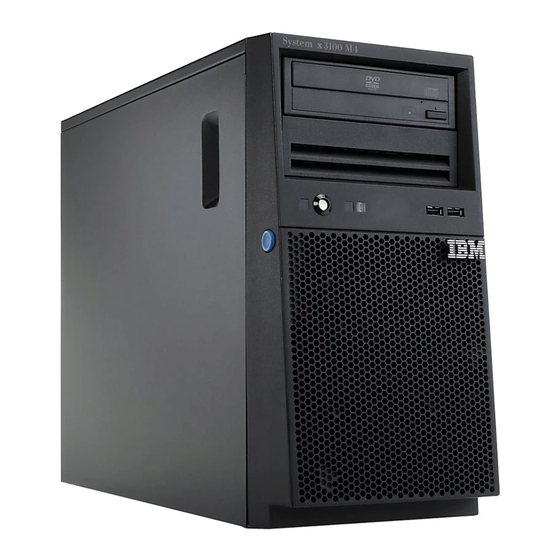

IBM System x3100 M4 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. IBM Anleitungen
  4. Server
  5. System x3100 M4 Typ 2582
  6. Bedienungsanleitung
IBM System x3100 M4 Bedienungsanleitung

IBM System x3100 M4 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für System x3100 M4:
1
2
3
4
Inhalt
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
161
162
163
164
165
166
167
168
169
170
171
172
173
174
175
176
177
178
179
180
181
182
183
184
185
186
187
188
189
190
191
192
193
194
195
196
197
198
199
200
201
202
203
204
205
206
207
208
209
210
211
212
213
214
215
216
217
218
219
220
221
222
223
224
225
226
227
228
229
230
231
232
233
234
235
236
237
238
239
240
241
242
243
244
245
246
247
248
249
250
251
252
253
254
255
256
257
258
259
260
261
262
263
264
265
266
267
268
269
270
271
272
273
274
275
276
277
278
279
280
281
282
283
284
285
286
287
288
289
290
291
292
293
294
295
296
297
298
299
300
301
302
303
304
305
306
307
308
309
310
311
312
313
314
315
316
317
318
319
320
321
322
323
324
325
326
327
328
329
330
331
332
333
334
335
336
337
338
339
340
341
342
343
344
345
346
347
348
349
350
351
352
353
354
355
356
357
358
359
360
361
362
363
364
365
366
367
368
369
370
371
372
373
374
375
376
377
378
379
380
381
382
383
384
385
386
387
388
389
390
391
392
393
394
395
396
397
398
399
400
401
402
403
404
405
406
407
408
409
410
411
412
413
414
415
416
417
418
419
420
421
422
423
424
425
426
427
428
429
430
431
432
433
434
435
436
437
438
439
440
441
442
443
444
445
446
447
448
449
450
451
452
453
454
455
456
457
458
459
460
461
462
463
464
465
466
467
468
469
470
471
472
473
474
475
476
477
478
479
480
481
482
483
484
485
486
487
488
489
490
491
492
493
494
495
496
497
498
499
500
501
502
503
504
505
506
507
508
509
510
511
512
513
514
515
516
517
518
519
520
521
522
523
524
525
526
527
528
529
530
531
532
533
534
535
536
537
538
539
540
541
542
543
544
545
546
547
548
549
550
551
552
553
554
555
556
557
558
559
560
561
562
563
564
565
566
567
568
569
570
571
572
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
System x3100 M4
Typ 2582
Installations- und Servicehandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBM System x3100 M4

Inhaltszusammenfassung für IBM System x3100 M4

  • Seite 1 System x3100 M4 Typ 2582 Installations- und Servicehandbuch...
  • Seite 3 System x3100 M4 Typ 2582 Installations- und Servicehandbuch...
  • Seite 4 Veröffentlichung im Originaltext übernommen. Möglicherweise sind nicht alle in dieser Übersetzung aufgeführten Produkte in Deutschland angekündigt und ver- fügbar; vor Entscheidungen empfiehlt sich der Kontakt mit der zuständigen IBM Geschäftsstelle. Änderung des Textes bleibt vorbehalten.

  • Seite 5: Inhaltsverzeichnis

    Installation abschließen . 82 Frontblende wieder anbringen . . 82 Kapitel 1. Der IBM System x3100 M4 Typ Untere Frontblende wieder anbringen . 83 2582-Server ... . . 1 Obere Frontblende wieder anbringen .
  • Seite 6 Mikroprozessor und Kühlkörper entfernen . 259 Kapitel 6. Komponenten entfernen Mikroprozessor und Kühlkörper ersetzen . . 263 und ersetzen... . 169 Wärmeleitpaste . . 267 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 7 Software-Service und -unterstützung . 535 Hardware-Service und -unterstützung . . 536 IBM Produktservice in Taiwan. . 536 Anhang A. Fehlernachrichten des inte- grierten Managementmoduls II (IMM2) . 277 Bemerkungen ... 537 Marken .
  • Seite 8 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 9: Sicherheit

    Sicherheit Before installing this product, read the Safety Information. Antes de instalar este produto, leia as Informações de Segurança. Læs sikkerhedsforskrifterne, før du installerer dette produkt. Lees voordat u dit product installeert eerst de veiligheidsvoorschriften. Ennen kuin asennat tämän tuotteen, lue turvaohjeet kohdasta Safety Information. Avant d'installer ce produit, lisez les consignes de sécurité.
  • Seite 10 Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. Antes de instalar este producto, lea la información de seguridad. Läs säkerhetsinformationen innan du installerar den här produkten. viii System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 11: Sicherheitshinweise

    Nummer gekennzeichnet. Diese Nummer dient als Querverweis zwischen Hinweisen vom Typ "Vorsicht" oder "Gefahr" und den in verschiedene Sprachen übersetzten Hinweisen in der IBM Broschüre mit Sicherheitshinweisen. Wenn z. B. ein Hinweis vom Typ "Vorsicht" als „Hinweis 1” bezeichnet wird, wer- den auch die landessprachlichen Versionen dieses Hinweises in der Broschüre mit...
  • Seite 12 3. Alle Signalkabel an die Buchsen anschlie- 3. Alle Signalkabel von den Anschlüssen ßen. abziehen. 4. Netzkabel an die Netzsteckdose anschlie- 4. Alle Kabel von den Einheiten lösen. ßen. 5. Das Gerät einschalten. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 13 Hinweis 2 Vorsicht: Ersetzen Sie eine verbrauchte Lithiumbatterie nur durch eine Batterie mit der ® Teilenummer 33F8354 oder eine gleichwertige, vom Hersteller empfohlene Batterie. Enthält das System ein Modul mit einer Lithiumbatterie, ersetzen Sie dieses nur durch ein Modul desselben Typs und von demselben Hersteller. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handha- bung oder Entsorgung explodieren.
  • Seite 14 Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzka- beln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 15 Hinweis 6 Vorsicht: Wenn Sie eine Zugentlastungsklemme an dem Ende des Netzkabels anbringen, das mit der Einheit verbunden ist, müssen Sie das andere Ende des Netzkabels an eine leicht zugängliche Stromquelle anschließen. Hinweis 8 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden.
  • Seite 16 Hinweis 15 Vorsicht: Achten Sie darauf, dass das Rack ordnungsgemäß gesichert ist, damit es nicht kippt, wenn die Servereinheit herausgezogen wird. Hinweis 17 Vorsicht: Das folgende Etikett weist auf bewegliche Teile hin. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 17 Hinweis 26 Vorsicht: Legen Sie keine Gegenstände auf die in einem Rack installierten Einheiten. Hinweis 27 Vorsicht: Gefährliche bewegliche Teile in der Nähe. Sicherheit...
  • Seite 18 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 19: Kapitel 1. Der Ibm System X3100 M4 Typ 2582-Server

    IBM Business Partner zusätzlich die Schritte im Abschnitt „Anweisungen für IBM Business Partner” auf Seite 28 ausführen. Der Server IBM System x3100 M4 Typ 2582 ist als 4U-Modell oder 5U-Modell ver- fügbar. Er kann durch ein Mikroprozessorupgrade auf einen SMP-Server (Symmet- ric Multiprocessing) aufgerüstet werden.
  • Seite 20 Ihrer Hardware ab. Modellnummer und Seriennummer Sie können die IBM CD ServerGuide Setup and Installation herunterladen, die Ihnen nützliche Hinweise für das Konfigurieren der Hardware, das Installieren der Ein- heitentreiber und das Installieren des Betriebssystems liefert. Eine Liste der unterstützten Zusatzeinrichtungen für den Server finden Sie unter http://www.ibm.com/systems/info/x86servers/serverproven/compat/us.

  • Seite 21: Ibm Dokumentations-Cd

    IBM CD mit der Dokumentation zu System x. IBM Dokumentations-CD Die IBM Dokumentations-CD enthält die Dokumentation zum Server im PDF-For- mat (Portable Document Format). Auf der CD befindet sich außerdem der IBM Do- kumentationsbrowser, mit dem Sie die gesuchten Informationen schneller auffin- den können.

  • Seite 22: Referenzliteratur

    Dieses Dokument liegt im Druckformat vor und ist im Lieferumfang des Servers enthalten. Es enthält die Bedingungen des Herstellerservice und einen Verweis auf den Abschnitt zum Freiwilligen IBM Herstellerservice auf der IBM Website. v Wichtige Hinweise Dieses Dokument liegt im Druckformat vor und ist im Lieferumfang des Servers enthalten.

  • Seite 23: Bemerkungen Und Hinweise In Diesem Dokument

    Aktualisierungen mit Zusatzinformationen zur Verfügung gestellt werden, die in der Dokumentation zum Server noch nicht enthalten sind. Diese Aktualisierun- gen stehen auf der IBM Website zur Verfügung. Aktuelle Informationen finden Sie unter http://www.ibm.com/supportportal. Bemerkungen und Hinweise in diesem Dokument Die Hinweise vom Typ "Vorsicht"...

  • Seite 24: Merkmale Und Technische Daten Des Servers

    Speicherbänken) mit 1066, 1333 oder 1600 MHz, Fehlerkorrekturcode und DDR3 v Größen: 1 GB (mit einer Speicherbank), 2 GB (mit einer Speicherbank), 4 GB (mit zwei Speicherbänken), 8 GB (mit zwei Speicherbänken) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 25 2. Bei den gemessenen Geräuschemissionspegeln handelt es sich um die Obergrenze für Geräuschemissionspegel in dB für zufällig ausgewählte Maschinen.Alle Messungen wur- den gemäß ISO 7779 durchgeführt und entsprechend ISO 9296 proto- kolliert. Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...
  • Seite 26 Speicherbänken) mit 1066, 1333 oder 1600 MHz, Fehlerkorrekturcode und DDR3 v Größen: 1 GB (mit einer Speicherbank), 2 GB (mit einer Speicherbank), 4 GB (mit zwei Speicherbänken), 8 GB (mit zwei Speicherbänken) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 27 Ort liegt aufgrund von Schallreflexion im Raum und anderen Geräuschquellen möglicherweise über dem angegebenen Durch- schnittswert. Die angegebenen Schallpegelwerte geben die Ober- grenze an; viele Computer errei- chen diesen Wert nicht. Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...

  • Seite 28: Leistungsmerkmale Ihres Servers

    Ereignisprotokoll), dem Ereignisprotokoll des integrierten Managementmoduls (IMM) (als ASM-Ereignisprotokoll) und den Ereignisprotokollen des Betriebssys- tems darstellt. Sie können das DSA-Protokoll als Datei an den IBM Support sen- den oder die Informationen in Form einer Textdatei oder HTML-Datei anzeigen. Es gibt zwei Versionen des Programms "Dynamic System Analysis" (DSA): DSA Portable und DSA Preboot.
  • Seite 29 Durch die Verwendung von Industriestandards unterstützt IBM Systems Director mehrere Betriebssysteme und Virtualisierungstechnologien auf x86-Platt- formen von IBM und von anderen Herstellern. Weitere Informationen finden Sie im IBM Systems Director Information Center unter der Adresse http://www- 03.ibm.com/systems/software/director/resources.html und im Abschnitt „IBM Systems Director”...

  • Seite 30: Anmerkung

    1. Netzteile mit 750 und mit 900 Watt können nicht zusammen im Server ver- wendet werden. 2. Der Server wird bei zwei installierten 225-W-GPUs nicht im Modus für red- undante Stromversorgung ausgeführt. Zwei Netzteile mit 900 Watt sind er- forderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 31 Einheiten. Der Server kann UEFI-konforme Betriebssysteme, BIOS-basierte Betriebssysteme und BIOS-basierte Adapter sowie UEFI-konforme Adapter booten. Weitere Informationen zu UEFI-konformer Firmware finden Sie unter http://www.ibm.com/support/entry/portal/docdisplay?lndocid=MIGR- 5083207. Anmerkung: Der Server bietet keine Unterstützung für DOS. Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...

  • Seite 32: Zuverlässigkeit, Verfügbarkeit Und Wartungsfreundlichkeit

    POST, den Selbsttest beim Einschalten. POST hebt die logische Zuordnung des Speichers mit dem nicht behebbaren Fehler auf und der Server wird mit dem verbleibenden installierten Speicher erneut gestartet. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 33 Diagnose, IMM-Firmware und residenter ROM-Code, lokal oder über das LAN aktualisierbar v Elementare Produktdaten (Vital Product Data, VPD) auf Mikroprozessoren, Sys- templatine, Netzteilen und auf der SAS/SATA-Rückwandplatine (Hot-Swap- Festplattenlaufwerk oder Solid-State-Laufwerk) v Funktion "Wake on LAN" Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...

  • Seite 34: Ibm Systems Director

    Installierte Plug-Ins aktualisieren, um neue Features und Funktionen zu den Grundfunktionen hinzuzufügen v Lebensdauer virtueller Ressourcen verwalten Weitere Informationen zu IBM Systems Director finden Sie im IBM Systems Direc- tor Information Center unter http://publib.boulder.ibm.com/infocenter/director/ v6r1x/index.jsp?topic=/director_6.1/fqm0_main.html sowie auf der Website von Systems Management unter der Adresse http://www.ibm.com/systems/...

  • Seite 35: Steuerelemente, Anzeigen Und Stromversorgung Des Servers

    Informationen zu den Positionen weiterer Anzeigen auf der Systemplatine finden Sie im Abschnitt „Anzeigen auf der Systemplatine” auf Seite 34. Vorderansicht In den folgenden Abbildungen sind die Anschlüsse und Anzeigen an der Vorder- seite des Servers dargestellt. Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...
  • Seite 36 USB-Anschluss 1 USB-Anschluss 2 Betriebsanzeige Systemfehleranzeige Betriebsanzeige des DVD-Laufwerks (grün) Betriebsanzeige des Entnahmetaste des Festplattenlaufwerks DVD-Laufwerks Netzschalter USB-Anschluss 1 USB-Anschluss 2 Betriebsanzeige Informationsanzeige an der Vorderseite Simple-Swap- Festplattenlaufwerk Abbildung 1. Vorderansicht des Servers System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 37 Betriebsanzeige Entnahmetaste des DVD-Laufwerks Informationsanzeige an der Vorderseite USB-Anschluss 2 USB-Anschluss 1 Betriebsanzeige des DVD-Laufwerks (grün) Statusanzeige des Festplattenlaufwerks (einige Modelle) Aktivitätsanzeige des Festplattenlaufwerks (einige Modelle) Abbildung 2. Vorderansicht des Servers Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...
  • Seite 38 Blinkt die Anzeige schnell (dreimaliges Aufleuchten pro Se- kunde), sucht der Adapter nach dem Laufwerk. Wird das Laufwerk entfernt, ist diese Anzeige auch auf der SAS-/SATA-Rück- wandplatine unterhalb der Aktivitätsanzeige für die Hot-Swap-Festplattenlauf- werke sichtbar. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 39: Rückansicht

    Anschluss 2 Anzeige für Ethernet-Sende-/ Empfangsaktivität Abbildung 3. Rückseite des 4U-Servers In der folgenden Abbildung sind die Steuerelemente und Anzeigen an der Rücksei- te des 5U-Servermodells mit Hot-Swap-fähigen Netzteilen dargestellt (Modellname: 2582-F4x). Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...
  • Seite 40 Interrupt (NMI) zu erzwingen. Mithilfe dieses Schalters kön- nen Sie eine Systemabsturzanzeige für den Server und einen Hauptspeicheraus- zug erstellen. (Verwenden Sie diesen Schalter nur, wenn Sie vom IBM Kunden- dienst entsprechend angewiesen werden.) Möglicherweise müssen Sie einen Stift oder eine auseinander gebogene Büroklammer verwenden, um den Knopf zu...

  • Seite 41: Stromversorgungsmerkmale Des Servers

    Betriebssystem nicht verfügbar. Die für Systemressour- cen reservierte Speicherkapazität hängt vom Betriebssystem, von der Konfiguration des Servers und von den konfigurierten PCI-Einheiten (Peripheral Component In- terconnect) ab. Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...

  • Seite 42: Server Ausschalten

    Betriebssystems zu starten und den Server auszuschalten, wenn das Be- triebssystem diese Funktion unterstützt. v Wenn das Betriebssystem nicht mehr reagiert, können Sie zum Ausschalten des Servers den Netzschalter drücken und mindestens 4 Sekunden lang gedrückt halten. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 43 Durch das integrierte Managementmodul (IMM) kann der Server als automati- sche Reaktion auf einen kritischen Systemfehler ausgeschaltet werden. v Der Server schaltet sich aus, wenn die Abdeckung auf der linken Seite geöffnet wird. Kapitel 1. Der IBM System x3100 M4 Typ 2582-Server...
  • Seite 44 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 45: Kapitel 2. Zusatzeinrichtungen Installieren

    Aktualisieren von Firmware und Einheitentreibern und zum Abschließen der Installation müssen IBM Business Partner auch die Schritte im Abschnitt „Anweisungen für IBM Business Partner” auf Seite 28 aus- führen. Wichtig: Beachten Sie die folgenden Vorkehrungen, um sicherzustellen, dass die von Ihnen installierten Einheiten ordnungsgemäß...

  • Seite 46: Anweisungen Für Ibm Business Partner

    Server ordnungsgemäß konfiguriert ist und ordnungsgemäß mit den neu installierten Einheiten funktioniert. 3. Speichern Sie das DSA-Protokoll als Datei und senden Sie diese an IBM. Infor- mationen zum Übertragen von Daten und Protokollen finden Sie im Abschnitt „DSA-Daten an IBM senden”.

  • Seite 47: Serverkomponenten

    Serverkomponenten In der folgenden Abbildung sind die Positionen der wichtigsten Komponenten des Servers dargestellt. In der folgenden Abbildung sind die Hauptkomponenten in den 4U-Servermodel- len mit nicht-Hot-Swap-fähigen Netzteilen dargestellt (diese können je nach Server- modell variieren). Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.
  • Seite 48 Baugruppe mit der Bediener- Adapter informationsanzeige Baugruppe des Netzteil, redundant, USB-Anschlusses 430 Watt an der Vorderseite Obere Frontblende Untere Frontblende Lüfterkanal für Seitenabdeckung Festplattenlaufwerk mit Sperrvorrichtung Systemplatine Kühlkörper DIMM Mikroprozessor Abbildung 6. Serverkomponenten des 5U-Servers System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 49: Interne Systemplatinenanschlüsse

    Interne Systemplatinenanschlüsse In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine dargestellt. Anmerkung: Je nach Servermodell können sich die Anschlüsse Ihrer Systemplatine geringfügig von den hier abgebildeten unterscheiden. PCI-Steckplatz 3 PCI-Steckplatz 2 PCI-Steckplatz 4 Netzanschluss 2 PCI-Steckplatz 1 Anschluss für Systemlüfter Netzanschluss 1...

  • Seite 50: Externe Systemplatinenanschlüsse

    Schalter und Brücken auf der Systemplatine Die folgende Abbildung enthält die Position und Beschreibung der Schalter und Brücken. Anmerkung: Je nach Servermodell können sich die Anschlüsse Ihrer Systemplatine geringfügig von den hier abgebildeten unterscheiden. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 51 Brücke für IMM- Wiederherstellung (JP12) Mikroprozessor Brücke zum Löschen des CMOS (JP1) Brücke für TPM- Initialisierung (JP11) Brücke für BIOS- Bootsicherung (JP2) DIMM-Steckplatz 1 DIMM-Steckplatz 2 DIMM-Steckplatz 4 DIMM-Steckplatz 3 Abbildung 9. Position und Beschreibung der Schalter und Brücken Tabelle 3. Brücken auf der Systemplatine Brückennummer Brückenname Brückeneinstellung...

  • Seite 52: Anzeigen Auf Der Systemplatine

    Anmerkung: Je nach Servermodell können sich die Anschlüsse Ihrer Systemplatine geringfügig von den hier abgebildeten unterscheiden. Fehleranzeige IMM-Überwachungs- für Systemplatine signalanzeige Anzeige für Standby- Stromversorgung RTMM-Überwachungs- signalanzeige Mikroprozessor- Fehleranzeige Fehleranzeigen für DIMMS 1-4 Abbildung 10. Anzeigen auf der Systemplatine System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 53: Installationsrichtlinien

    Installationsrichtlinien Beachten Sie die Installationsrichtlinien, um IBM System x3100 M4 Typ 2582 zu in- stallieren. Achtung: Statische Aufladung, die sich bei eingeschaltetem Server gegenüber in- ternen Serverkomponenten entlädt, kann das System zum Anhalten veranlassen, wodurch es zu Datenverlust kommen kann. Um dies zu verhindern, sollten Sie im- mer ein Antistatikarmband oder ein anderes Erdungssystem verwenden, wenn Sie eine Hot-Swap-Einheit entfernen oder installieren.

  • Seite 54: Richtlinien Zur Systemzuverlässigkeit

    Wenn der Server über einen längeren Zeitraum (mehr als 30 Minuten) ohne die Serverabdeckung betrieben wird, könnte dies zu Schäden an Serverkomponenten führen. v Sie gehen nach den Anweisungen zur Verkabelung vor, die im Lieferumfang der Zusatzadapter enthalten sind. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 55: Bei Eingeschalteter Stromversorgung Im Server Arbeiten

    Bei eingeschalteter Stromversorgung im Server arbeiten Beachten Sie die folgenden Richtlinien für Arbeiten innerhalb des Servers bei ein- geschalteter Stromversorgung. Achtung: Wenn interne Serverkomponenten bei eingeschaltetem Server statisch aufgeladen werden, wird der Server möglicherweise gestoppt und es kann zu Da- tenverlust kommen.

  • Seite 56: Seitenabdeckung Entfernen

    Achtung: Achten Sie darauf, dass der Server nicht umkippen kann. 4. Lösen Sie die beiden Gehäuseschrauben an der Rückseite des Servers. 5. Ziehen Sie am hinteren Griff der Seitenabdeckung und drücken Sie gleichzeitig den Griff der vorderen Seitenabdeckung. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 57 Gehäuseschrauben 6. Wenn Sie zur Rückgabe der Seitenabdeckung aufgefordert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie für den Versand das Ihnen bereitgestellte Verpackungsmaterial. Gehen Sie wie folgt vor, um beim 5U-Servermodell mit Hot-Swap-fähigen Netztei- len (Modellname: 2582-F4x) die Seitenabdeckung zu entfernen. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorheri- gen Unterabschnitt.

  • Seite 58: Frontblende Entfernen

    Abschnitt „Installationsrichtlinien” auf Seite 35. 2. Öffnen Sie die Frontblende, indem Sie auf den Knopf an der linken Kante der Frontblende drücken, und klappen Sie die linke Seite der Frontblende vom Ser- ver weg. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 59: Untere Frontblende Entfernen

    3. Wenn Sie zur Rückgabe der Frontblende aufgefordert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie für den Versand das Ihnen be- reitgestellte Verpackungsmaterial. Untere Frontblende entfernen Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x). Um Zugang zu den Festplattenlaufwerken in 5U-Servermodellen mit Hot-Swap- fähigen Netzteilen (Modellname: 2582-F4x) zu erhalten, müssen Sie die untere Frontblende abnehmen.

  • Seite 60: Obere Frontblende Entfernen

    5. Ziehen Sie vorsichtig an den beiden Halteklammern links an der oberen Front- blende, klappen Sie die Blende nach rechts und ziehen Sie die beiden Laschen an der rechten Seite der Blende aus dem Gehäuse. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 61: Mikroprozessor Und Kühlkörper Entfernen

    Halteklammern für Frontblende 6. Wenn Sie angewiesen werden, die obere Frontblende zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Ver- packungsmaterial für den Transport. Mikroprozessor und Kühlkörper entfernen Mithilfe der Informationen in diesem Abschnitt können Sie den Mikroprozessor und den Kühlkörper entfernen.
  • Seite 62 (aufrechte) Position hochklappen lassen. Mikroprozessor Ausrichtungs- markierung Halterahmen für Mikroprozessor Lösehebel für Mikroprozessor Systemplatine 8. Öffnen Sie den Halterahmen des Mikroprozessors, indem Sie die Lasche an der oberen Kante anheben. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 63 9. Heben Sie den Mikroprozessor vorsichtig gerade nach oben aus dem Steckso- ckel und legen Sie ihn auf eine antistatische Oberfläche. 10. Wenn Sie zur Rückgabe des Mikroprozessors und des Kühlkörpers aufgefor- dert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie für den Versand das Ihnen bereitgestellte Verpackungsmaterial.
  • Seite 64 8. Öffnen Sie den Halterahmen des Mikroprozessors, indem Sie die Lasche an der oberen Kante anheben. 9. Heben Sie den Mikroprozessor vorsichtig gerade nach oben aus dem Steckso- ckel und legen Sie ihn auf eine antistatische Oberfläche. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 65: Speichermodul Installieren

    Speicherbänken) mit 1066, 1333 oder 1600 MHz und Fehlerkorrekturcode (ECC). Eine Liste der vom Server unterstützten Optionen finden Sie unter http:// www.ibm.com/systems/info/x86servers/serverproven/compat/us. Wählen Sie Ihr Land aus und navigieren Sie zur Liste der Optionen für den Server. v Die maximale vom Server unterstützte Speicherkapazität hängt vom Speichertyp ab, den Sie im Server installieren.

  • Seite 66: Ungepufferte Dimms (Udimms)

    Für den Server gibt es UDIMM-Zusatzeinrichtungen mit 1 GB, 2 GB, 4 GB und 8 GB (falls verfügbar). v Der Server unterstützt bis zu zwei UDIMMs mit einer oder zwei Speicherbänken pro Kanal. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 67 In der folgenden Tabelle sind die unterstützten UDIMM-Belegungen aufgelistet. Tabelle 4. Unterstützte UDIMM-Belegung pro Kanal Speicherbänke In jedem Kanal pro DIMM (be- DIMM-Steck- installierte DIMM-Ge- liebige Kombi- plätze pro Kanal DIMMs DIMM-Typ schwindigkeit nation) Ungepuffert, 1066, 1333, 1600 mit einer DDR3, ECC Speicherbank, mit zwei...
  • Seite 68 Bestimmen Sie, in welche Steckplätze Sie die DIMMs installieren werden. Ins- tallieren Sie die DIMMs in der Reihenfolge, die in der folgenden Tabelle ange- geben ist. Tabelle 7. DIMM-Installationsreihenfolge Anzahl von DIMMs Installationsreihenfolge (Steckplätze) Erstes DIMM-Paar 1, 3 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 69 Tabelle 7. DIMM-Installationsreihenfolge (Forts.) Zweites DIMM-Paar 2, 4 7. Öffnen Sie die Halteklammern und entfernen Sie ggf. ein installiertes DIMM. Achtung: Öffnen und schließen Sie die Halteklammern vorsichtig, um das Abbrechen der Klammern oder eine Beschädigung der DIMM-Steckplätze zu vermeiden. DIMM Halteklammer 8.
  • Seite 70 Seite 85). 11. Stellen Sie den Server wieder aufrecht hin. 12. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 71: Laufwerke Installieren

    Laufwerke installieren Mithilfe der Informationen in diesem Abschnitt können Sie Laufwerke installieren. Je nach Servermodell kann im Server ein DVD-ROM- oder ein MultiBurner-Lauf- werk installiert werden. Bei 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netz- teilen unterstützt der Server bis zu vier 3,5-Zoll-Simple-Swap-SATA-Festplatten- laufwerke (je nach Modell). Beim 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) unterstützt der Server bis zu acht Hot-Swap- SATA-Festplattenlaufwerke.
  • Seite 72 Fall auf, dass Sie die Einheit zu einem späteren Zeitpunkt wieder entfernen. v Eine vollständige Liste der unterstützten Zusatzeinrichtungen für den Server fin- den Sie unter der Adresse http://www.ibm.com/systems/info/x86servers/ serverproven/compat/us. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 73: Dvd-Laufwerk Installieren

    DVD-Laufwerk installieren Mithilfe der Informationen in diesem Abschnitt können Sie ein DVD-Laufwerk ins- tallieren. Wenn Sie ein entferntes Laufwerk durch ein neues Laufwerk ersetzen, stellen Sie Folgendes sicher: v Alle Kabel und andere in der Dokumentation zum neuen Laufwerk angegebe- nen Zubehörteile sind vorhanden.
  • Seite 74 Position 1 oder 2. Schieben Sie die Halteklammer für das Laufwerk nach vorne, um sie von der Laufwerkhalterung zu entfernen; lassen sie dann die Halteklammer für das Laufwerk in die Schraublöcher an der Sei- te des Laufwerks einrasten. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 75 Entriegelungsknöpfe Halteklammer für Laufwerk 10. Schieben Sie das Laufwerk in die Position. 11. Legen Sie den Server vorsichtig auf die Seite, sodass er flach auf der Seite liegt. Achtung: Achten Sie darauf, dass der Server nicht umkippen kann. 12. Schließen Sie das Netzkabel (Netzanschluss P9) und die Signalkabel an das Laufwerk an.

  • Seite 76: Bandlaufwerk Installieren

    Kabel vom Server ab. 3. Entfernen Sie die Frontblende (siehe Abschnitt „Frontblende entfernen” auf Seite 40). 4. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung nach oben weist. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 77 Achtung: Achten Sie darauf, dass der Server nicht umkippen kann. 5. Entfernen Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung entfernen” auf Seite 38). 6. Entfernen Sie den Luftkanal. 7. Berühren Sie mit der antistatischen Schutzhülle, in der das Laufwerk enthalten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberflä- che.
  • Seite 78 3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung entfernen” auf Seite 38). 4. Entfernen Sie die untere Frontblende (siehe „Untere Frontblende entfernen” auf Seite 41). 5. Entfernen Sie die obere Frontblende (siehe „Obere Frontblende entfernen” auf Seite 42). System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 79 6. Berühren Sie mit der antistatischen Schutzhülle, in der das Laufwerk enthalten ist, eine unlackierte Metalloberfläche am Server. Nehmen Sie anschließend das Laufwerk aus der Schutzhülle und legen Sie es auf eine antistatische Oberflä- che. 7. Setzen Sie alle Brücken und stellen Sie alle Schalter so ein, wie in der Doku- mentation zum Laufwerk angegeben.

  • Seite 80: Simple-Swap-Festplattenlaufwerk Installieren

    Installieren Sie die Laufwerke von oben nach unten (Position 3, 4, 5 und anschlie- ßend 6). In den folgenden Tabellen sind die IDs der Festplattenlaufwerke aufge- führt: Tabelle 9. IDs bei Simple-Swap-Laufwerken Laufwerkposition Festplattenlaufwerk-ID System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 81 Tabelle 9. IDs bei Simple-Swap-Laufwerken (Forts.) Laufwerkposition Festplattenlaufwerk-ID v Die Simple-Swap-SATA-Festplattenlaufwerke werden wie folgt an die SATA-An- schlüsse 0 bis 3 auf der Systemplatine angeschlossen: – Kabelanschluss 0 am Systemplatinenende wird an den SATA-Anschluss 0 auf der Systemplatine angeschlossen. – Kabelanschluss 1 am Systemplatinenende wird an den SATA-Anschluss 1 auf der Systemplatine angeschlossen.
  • Seite 82 Abschnitt „Installation abschließen” auf Seite 82 fort. Tabelle 10. Betriebssystemunterstützungsliste für 3TB-Festplattenlaufwerke Unterstützungs- einschränkung Unterstützungsstatus Windows 2008R2 SP1 64 Bit Unterstützung UEFI Windows 2008R2 SP1 64 Bit, Unterstützung bei Unterstützung mit Ein- traditionell Plattenpartitionen unter 2 TB schränkungen System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 83 Tabelle 10. Betriebssystemunterstützungsliste für 3TB-Festplattenlaufwerke (Forts.) Unterstützungs- einschränkung Unterstützungsstatus Windows 2008 SP2 64 Bit Unterstützung UEFI Windows 2008 SP2 64 Bit, Unterstützung bei Unterstützung mit Ein- traditionell Plattenpartitionen unter 2 TB schränkungen Windows 2008 SP2 32 Bit, Unterstützung bei Unterstützung mit Ein- traditionell Plattenpartitionen unter 2 TB schränkungen...

  • Seite 84: Hot-Swap-Festplattenlaufwerk Installieren

    4. Drehen Sie den Griff für die Laufwerkhalterung in die geschlossene Position. 5. Überprüfen Sie die Statusanzeige des Festplattenlaufwerks, um sicherzustellen, dass das Festplattenlaufwerk ordnungsgemäß funktioniert. (Unter Umständen müssen Sie den Server erneut starten, damit das Laufwerk erkannt wird.) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 85: Netz- Und Signalkabel Für Interne Laufwerke Von 4U-Servermodellen

    Wenn die gelbe Statusanzeige des Festplattenlaufwerks dauerhaft leuchtet, ist das Laufwerk fehlerhaft und muss ersetzt werden. Wenn die grüne Betriebsan- zeige des Festplattenlaufwerks blinkt, erfolgt gerade ein Zugriff auf das Lauf- werk. Anmerkung: Wenn der Server für RAID-Betrieb mit ServeRAID-Controller konfiguriert ist, müssen Sie möglicherweise die Platteneinheiten erneut konfigu- rieren, nachdem Sie Festplattenlaufwerke ersetzt haben.

  • Seite 86: Serveraid-Adapter Installieren

    10. Befolgen Sie zum Setzen von Brücken und zum Einstellen von Schaltern ggf. die Anweisungen, die mit dem Adapter geliefert werden. 11. Heben Sie das Ende der hinteren Adapterhalterung an, bis die Lasche aus dem Loch am Gehäuse gelöst ist. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 87 12. Drehen Sie die hintere Adapterhalterung nach oben, um sie aus dem Gehäuse zu entfernen. 13. Lösen Sie die Schraube, mit der die Abdeckung für den Erweiterungssteck- platz am Gehäuse befestigt ist. Bewahren Sie die Abdeckung und die Schraube zur späteren Verwendung sorgfältig auf. Anmerkung: In alle freien Erweiterungssteckplätze müssen Abdeckungen ins- talliert werden.
  • Seite 88 Scharnierpunkt über dem Scharnierstift am Gehäuse einrastet. 18. Schließen Sie alle erforderlichen Kabel an den Adapter an. Verlegen Sie die Kabel so, dass die Luftzirkulation des Systemlüfters nicht blockiert wird. 19. Installieren Sie den Luftkanal. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 89 Wenn Sie weitere Einheiten installieren möchten, tun Sie dies jetzt. Fahren Sie an- dernfalls mit dem Abschnitt „Installation abschließen” auf Seite 82 fort. Anmerkung: Für die Unterstützung von Windows 2011 SBS auf Brocade-Adaptern ist mindestens das Treiberpaket der Version 3.0.0.0 erforderlich. Gehen Sie wie folgt vor, um auf dem 5U-Servermodell mit Hot-Swap-fähigen Netz- teilen (Modellname: 2582-F4x) einen Ersatz-ServeRAID-Adapter zu installieren.

  • Seite 90: Mikroprozessor Und Kühlkörper Installieren

    Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessorsteck- sockels in der vollständig geöffneten Position befindet, bevor Sie den Mikropro- zessor in den Stecksockel einsetzen. Andernfalls können der Mikroprozessor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft beschädigt werden. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 91 4. Fassen Sie den Mikroprozessor vorsichtig und setzen Sie ihn in den Mikropro- zessorstecksockel ein. Anmerkung: Beachten Sie die folgenden Informationen, um die richtige Aus- richtung zwischen dem Mikroprozessor und dem Mikroprozessorstecksockel während der Installation sicherzustellen: v Der Mikroprozessor verfügt über zwei Kerben, die zu zwei Laschen an den Seiten des Stecksockels passen.
  • Seite 92 Metalloberfläche am Server. Nehmen Sie anschlie- ßend den Mikroprozessor aus der Schutzhülle. 2. Entfernen Sie die Schutzabdeckung, das Band oder das Etikett von der Oberflä- che des Mikroprozessorstecksockels, falls vorhanden. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 93 3. Drehen Sie den Lösehebel des Mikroprozessorstecksockels in die vollständig ge- öffnete Position. Achtung: Stellen Sie sicher, dass sich der Lösehebel des Mikroprozessorsteck- sockels in der vollständig geöffneten Position befindet, bevor Sie den Mikropro- zessor in den Stecksockel einsetzen. Andernfalls können der Mikroprozessor, der Mikroprozessorstecksockel und die Systemplatine dauerhaft beschädigt werden.
  • Seite 94 8. Drehen Sie die hintere Adapterhalterung in die geschlossene (verriegelte) Positi- Wenn Sie weitere Einheiten installieren möchten, tun Sie dies jetzt. Fahren Sie an- dernfalls mit dem Abschnitt „Installation abschließen” auf Seite 82 fort. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 95: Wärmeleitpaste

    Wärmeleitpaste Die Wärmeleitpaste muss immer erneut aufgetragen werden, wenn der Kühlkörper von der Oberseite des Mikroprozessors entfernt wurde und wiederverwendet wer- den soll, oder wenn die Wärmeleitpaste verunreinigt ist. Verwenden Sie die folgen- den Informationen, um beschädigte oder verunreinigte Wärmeleitpaste auf dem Mikroprozessor und dem Kühlkörper erneut aufzutragen.

  • Seite 96: Nicht-Hot-Swap-Fähiges Netzteil Installieren

    2. Entfernen Sie den Kühlkörper (siehe „Mikroprozessor und Kühlkörper entfernen” auf Seite 43). 3. Richten Sie das Netzteil so im Gehäuse aus, dass die Schraublöcher im Netzteil an den entsprechenden Bohrlöchern an der Rückseite des Gehäuses ausgerich- tet sind. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 97 Anmerkung: Stellen Sie sicher, dass Ober- und Unterseite des Netzteils an der oberen und unteren Lasche in der Öffnung ausgerichtet sind. 4. Installieren Sie die Schrauben, die das Netzteil im Gehäuse sichern. 5. Installieren Sie den Luftkanal. Wenn Sie weitere Einheiten installieren möchten, tun Sie dies jetzt. Fahren Sie an- dernfalls mit dem Abschnitt „Installation abschließen”...

  • Seite 98: Hot-Swap-Netzteil Installieren

    Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzka- beln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. Hinweis 8 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 99 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet wer- den müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

  • Seite 100: Installation Abschließen

    Swap-fähigen Netzteilen zu installieren. 1. Setzen Sie die drei Laschen an der Frontblende in die entsprechenden Bohrlö- cher in der Vorderseite des Servers ein. 2. Drehen Sie die Frontblende zum Server, bis sie einrastet. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 101: Untere Frontblende Wieder Anbringen

    3. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein. Untere Frontblende wieder anbringen Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x). Gehen Sie wie folgt vor, um die untere Frontblende auf dem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu installieren.

  • Seite 102: Obere Frontblende Wieder Anbringen

    Gehen Sie wie folgt vor, um die obere Frontblende an einem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu installieren. 1. Setzen Sie die beiden Laschen an der rechten Seite der oberen Frontblende in die entsprechenden Öffnungen rechts im Gehäuse ein. Halteklammern für Frontblende System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 103: Seitenabdeckung Wieder Anbringen

    2. Klappen Sie die obere Frontblende zur linken Seite des Gehäuses, bis die bei- den Halteklammern der Frontblende an den entsprechenden Aussparungen links am Gehäuse anliegen, und lassen Sie sie einrasten. 3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Untere Frontblende wieder anbringen”...
  • Seite 104 Abdeckungs- entriegelung Gehäuseschloss 4. Verriegeln Sie die Seitenabdeckung. 5. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 105: Kabel Anschließen

    Kabel anschließen Verwenden Sie diese Informationen, um die Kabel anzuschließen. Achtung: Um Schäden an den Bauteilen vorzubeugen, schließen Sie die Netzka- bel zuletzt an. Wenn die Serverkabel und die Steckeranschlussplatte über farblich markierte An- schlüsse verfügen, verbinden Sie die farbigen Enden der Kabel mit den entspre- chenden farbigen Anschlüssen.

  • Seite 106: Serverkonfiguration Aktualisieren

    Zusatzeinrichtung. Falls Ihr Server über einen ServeRAID-Adapter verfügt und Sie ein Festplattenlauf- werk installiert oder entfernt haben, lesen Sie die ServeRAID-Dokumentation, und entnehmen Sie ihr Informationen zum Rekonfigurieren der Platteneinheiten. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 107: Externe Einheiten Anschließen

    Sie einen Bausatz für den Umbau eines Towermodells in ein Gehäusemo- dell verwenden. Sie können den Server dann in einem Gehäuserahmenschrank ins- tallieren. Wenden Sie sich an Ihren IBM Vertriebsbeauftragten oder einen Vertrags- händler, um einen Bausatz für den Umbau eines Towermodells in ein Gehäusemodell zu bestellen.
  • Seite 108 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 109: Kapitel 3. Informationen Und Anweisungen Zur Konfiguration

    Releasedatum des UpdateXpress System Packs oder des UpdateXpress- Images liegt, müssen diese separat installiert werden. Die Firmware des Servers wird in regelmäßigen Abständen aktualisiert und kann von der IBM Website heruntergeladen werden. Wenn Sie die aktuelle Version der...

  • Seite 110: Server Konfigurieren

    B. einen integrierten SAS/SATA-Controller mit RAID- Funktionalität, konfigurieren und die Installation des Betriebssystems vereinfa- chen. Informationen zur Verwendung dieser CD finden Sie im Abschnitt „CD "ServerGuide Setup and Installation" verwenden” auf Seite 95. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 111 Fernzugriff. Informationen zur Verwendung des IMM finden Sie im Abschnitt „Integriertes Managementmodul (IMM) verwenden” auf Seite 107 und im Benut- zerhandbuch zum integrierten Managementmodul II unter der Adresse http://www- 947.ibm.com/support/entry/portal/docdisplay?lndocid=migr-5086346. v Integrierter VMware ESXi-Hypervisor Eine optionale USB-Flash-Einheit mit der integrierten Hypervisor-Software VM- ware ESXi kann erworben werden.
  • Seite 112 ServerGuide, HII Anmerkungen: 1. Weitere Informationen zu Human Interface Infrastructure (HII) und SAS2IRCU finden Sie unter der Adresse http://www-947.ibm.com/support/ entry/portal/docdisplay?lndocid=MIGR-5088601. 2. Weitere Informationen zu MegaRAID finden Sie unter der Adresse http:// www-947.ibm.com/support/entry/portal/docdisplay?lndocid=MIGR- 5073015. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 113: Cd "Serverguide Setup And Installation" Verwenden

    Einheitentreiber bereitstellt und diese in manchen Fällen sogar automatisch installiert. Sie können ein kostenloses Image der CD ServerGuide Setup and Installation unter http://www.ibm.com/support/entry/portal/docdisplay?lndocid=SERV-GUIDE he- runterladen. Außer der CD ServerGuide Setup and Installation benötigen Sie auch die Betriebssys- tem-CD, um das Betriebssystem installieren zu können.

  • Seite 114: Übersicht Zur Installation Und Konfiguration

    Wenn Sie die CD ServerGuide Setup and Installation verwenden, sind keine Installati- onsdisketten erforderlich. Mithilfe der CD können Sie alle unterstützten IBM Ser- vermodelle konfigurieren. Das Installationsprogramm enthält eine Reihe von Tasks, die für die Installation Ihres Servermodells erforderlich sind. Auf einem Server mit einem ServeRAID-Adapter oder einem SAS/SATA-Controller mit RAID-Funktiona- lität können Sie das SAS/SATA-RAID-Konfigurationsprogramm ausführen, um lo-...

  • Seite 115: Konfigurationsdienstprogramm Verwenden

    Konfigurationsdienstprogramm verwenden Starten Sie das Konfigurationsdienstprogramm mithilfe der folgenden Anweisun- gen. Verwenden Sie das Konfigurationsdienstprogramm "Unified Extensible Firmware Interface (UEFI)", um folgende Tasks auszuführen: v Konfigurationsdaten anzeigen v Zuordnungen für Einheiten und E/A-Anschlüsse anzeigen und ändern v Datum und Uhrzeit einstellen v Kennwörter festlegen und ändern v Starteinstellungen des Servers und Reihenfolge der Starteinheiten definieren v Einstellungen für erweiterte Hardwarefunktionen definieren und ändern...

  • Seite 116: Menüoptionen Des Konfigurationsdienstprogramms

    Laufwerke, die PCI-Steckplätze und Videocontroller aktivieren oder inaktivie- ren. Wenn Sie eine Einheit inaktivieren, kann diese Einheit nicht konfiguriert werden und das Betriebssystem kann diese Einheit nicht erkennen (diese Ein- stellung entspricht dem Trennen der Einheit vom System). System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 117 – Power Wählen Sie diese Option aus, um die Begrenzungsfunktion für die Stromver- sorgung zur Steuerung des Stromverbrauchs, der Prozessoren und der Leis- tungsstatus anzuzeigen und zu ändern. – Operating Modes Wählen Sie diese Option aus, um das Betriebsprofil (Leistungs- und Stromver- brauchsnutzung) anzuzeigen oder zu ändern.
  • Seite 118 Date and Time Wählen Sie diese Option aus, um das Datum und die Uhrzeit für den Server im 24-Stunden-Format (Stunde:Minute:Sekunde) einzustellen. Diese Option ist nur im vollständigen Menü des Konfigurationsdienstpro- gramms verfügbar. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 119 v Start Options Wählen Sie diese Option aus, um die Startoptionen, wie z. B. die Startreihenfol- ge, den Status der Taste für numerische Verriegelung, die PXE-Bootoption und die Bootpriorität der PCI-Einheiten, anzuzeigen oder zu ändern. Änderungen an den Startoptionen werden erst nach einem Start des Servers wirksam. Mit der Startreihenfolge wird die Reihenfolge festgelegt, in der der Server die Einheiten überprüft, um einen Bootsatz zu finden.
  • Seite 120 Wenn Sie die an den Einstellungen vorgenommenen Änderungen noch nicht gespeichert haben, werden Sie gefragt, ob Sie die Änderungen speichern möch- ten oder ob Sie das Programm verlassen möchten, ohne die vorgenommenen Änderungen zu speichern. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 121: Kennwörter

    Kennwörter Über die Menüoption User Security können Sie ein Startkennwort und ein Admi- nistratorkennwort festlegen, ändern und löschen. Die Menüoption User Security steht nur im vollständigen Menü des Konfigurati- onsdienstprogramms zur Verfügung. Wenn Sie nur ein Startkennwort definieren, müssen Sie dieses Startkennwort einge- ben, um den Systemstart ausführen und auf das vollständige Menü...
  • Seite 122 Sie können anschließend das Konfigurationsdienstprogramm starten und das Startkennwort zurücksetzen. Sie müssen den Schalter nicht wieder in die vorherige Position zurückversetzen. Der Schalter zum Überschreiben des Startkennworts hat keinen Einfluss auf das Administratorkennwort. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 123: Boot Manager Verwenden

    Administratorkennwort: Wenn ein Administratorkennwort definiert ist, müssen Sie das Administratorkenn- wort eingeben, um Zugriff auf das vollständige Menü des Konfigurationsdienst- programms zu erhalten. Für das Kennwort können Sie eine beliebige Kombination von 6 bis 20 druckbaren ASCII-Zeichen verwenden. Achtung: Wenn Sie ein Administratorkennwort definieren und es später verges- sen, gibt es keine Möglichkeit zum Ändern, Übergehen oder Löschen des Kenn- worts.

  • Seite 124: Installationsprogramm "Updatexpress System Pack

    Nächste Schritte Achtung: Wenn Sie ein Administratorkennwort definieren und es später verges- sen, gibt es keine Möglichkeit zum Ändern, Übergehen oder Löschen des Kenn- worts. In diesem Fall muss die Systemplatine ersetzt werden. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 125: Integriertes Managementmodul (Imm) Verwenden

    Integriertes Managementmodul (IMM) verwenden Das integrierte Managementmodul (IMM) ist die zweite Generation der Funktio- nen, die zuvor von der Baseboard-Management-Controller-Hardware bereitgestellt wurden. Es vereint Serviceprozessor-, Videocontroller- und Remote-Presence-Funk- tionen in einem einzigen Chip. Das IMM unterstützt folgende allgemeine Systemmanagementfunktionen: v Active Energy Manager. v Alerts (Inband- und Außerband-Alertausgabe, PET-Traps - IPMI, SNMP, E-Mail).

  • Seite 126: Remote-Presence-Funktion Und Funktion Zur Speicherung Der Systemabsturzanzeige Verwenden

    Speicherung der Systemabsturzanzeige zuerst der Inhalt der Anzeige erfasst, bevor das IMM einen Neustart des Servers durchführt. Ein Systemadministrator kann die Funktion zur Speicherung der Systemabsturzanzeige verwenden, um die Ursache der Blockierung leichter zu ermitteln. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 127: Imm-Hostnamen Anfordern

    IMM-Hostnamen anfordern Mithilfe der Informationen in diesem Abschnitt können Sie den IMM-Hostnamen anfordern. Informationen zu diesem Vorgang Wenn Sie sich zum ersten Mal nach der Installation am IMM anmelden, ist die Standardeinstellung für das IMM "DHCP". Wenn kein DHCP-Server verfügbar ist, verwendet das IMM die statische IP-Adresse "192.168.70.125".

  • Seite 128: An Der Webschnittstelle Anmelden

    Sie die Firewall von Windows 2008 oder geben Sie in der Konsole für Windows 2008 den folgenden Befehl ein. Dies kann sich auch auf die Funktionen zur Spei- cherung der Systemabsturzanzeige auswirken. netsh firewall set icmpsetting type=8 mode=ENABLE System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 129: Integrierten Hypervisor Verwenden

    ändert sich der Status der grafischen IMM-Benutzer- oberfläche in „OS booted”. Integrierten Hypervisor verwenden Die integrierte VMware ESXi-Hypervisor-Software ist auf der optionalen IBM USB- Flash-Einheit mit integriertem Hypervisor verfügbar. Informationen zu diesem Vorgang Die USB-Flash-Einheit kann in USB-Anschlüssen auf der Systemplatine installiert werden (Informationen zu den Positionen der Anschlüsse finden Sie im Abschnitt...

  • Seite 130: Ethernet-Controller Konfigurieren

    Managementmodul enthalten ist. Weitere Informatio- nen und Anweisungen zum Aktivieren des Features on Demand-Ethernet-Soft- ware-Schlüssels finden Sie im Benutzerhandbuch zu IBM Features on Demand. Zum Herunterladen des Dokuments wechseln Sie zu /http://www.ibm.com/systems/ x/fod/ und melden sich dort an. Anschließend klicken Sie auf Help.

  • Seite 131: Features On Demand-Raid-Software Aktivieren

    Managementmodul enthält. Weitere Informationen und Anweisungen zum Aktivieren des Features on Demand-RAID-Software- Schlüssels finden Sie im Benutzerhandbuch zu IBM Features on Demand. Zum Herun- terladen des Dokuments wechseln Sie zu /http://www.ibm.com/systems/x/fod/ und melden sich dort an. Anschließend klicken Sie auf Help.

  • Seite 132: Ibm Advanced Settings Utility

    IBM Advanced Settings Utility Das Programm "IBM Advanced Settings Utility" (ASU) kann anstelle des Konfigu- rationsdienstprogramms zum Ändern von UEFI-Einstellungen verwendet werden. Das ASU-Programm kann über eine Online- oder Out-of-band-Verbindung aufge- rufen werden, um UEFI-Einstellungen über die Befehlszeile zu ändern, ohne das System für den Zugriff auf das Konfigurationsdienstprogramm erneut starten zu...

  • Seite 133: Neuere Version Installieren

    Neuere Version installieren Informationen zu diesem Vorgang Gehen Sie wie folgt vor, um eine neuere Version von IBM Systems Director zu su- chen und zu installieren: Vorgehensweise 1. Überprüfen Sie, ob eine aktualisierte Version von IBM Systems Director verfüg- bar ist: a.

  • Seite 134: Uuid (Universal Unique Identifier) Aktualisieren

    Das Dienstprogramm für erweiterte Einstellungen ist ein Online-Tool, das mehrere Betriebssysteme unterstützt. Vergewissern Sie sich, dass Sie die richtige Version für Ihr Betriebssystem herunterladen. Sie können das Programm "ASU" von der IBM Website herunterladen. Gehen Sie wie folgt vor, um das Programm "ASU" herun- terzuladen und die UUID zu aktualisieren.
  • Seite 135 – device.cat v Für Linux-Betriebssysteme: – cdc_interface.sh 4. Verwenden Sie nach der Installation von "ASU" die folgende Befehlssyntax, um die UUID festzulegen: asu set SYSTEM_PROD_DATA.SysInfoUUID <UUID-Wert> [Zugriffsmethode] Dabei gilt Folgendes: <UUID-Wert> Ein von Ihnen zugewiesener und bis zu 16 Byte langer Hexadezimal- wert.
  • Seite 136 Informationen hierzu finden Sie im Handbuch Advanced Settings Utility Users Guide. Sie können das ASU-Benutzerhandbuch über die IBM-Website aufrufen. Anmerkung: Die Informationen auf der IBM Website werden in regelmäßi- gen Abständen aktualisiert. Die notwendige Vorgehensweise kann leicht von der in diesem Dokument beschriebenen Vorgehensweise abweichen.

  • Seite 137: Dmi/Smbios-Daten Aktualisieren

    Vergewissern Sie sich, dass Sie die richtige Version für Ihr Betriebssystem herunterladen. Sie können das Dienstprogramm für erweiterte Ein- stellungen von der IBM Website herunterladen. Gehen Sie wie folgt vor, um das Programm "ASU" herunterzuladen und die DMI zu aktualisieren.
  • Seite 138 Programm "ASU" die Standardwerte. Wenn die Standardwerte verwendet werden und das Dienstprogramm ASU über den authentifizierten Online- LAN-Zugriff nicht auf das IMM zugreifen kann, verwendet das Dienstpro- gramm ASU automatisch den nicht authentifizierten KCS-Zugriff. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 139 Sie wie folgt vor, um das Benutzerhandbuch Advanced Settings Utility Users Guide herunterzuladen: Anmerkung: Die Informationen auf der IBM Website werden in regelmäßi- gen Abständen aktualisiert. Die notwendige Vorgehensweise kann leicht von der in diesem Dokument beschriebenen Vorgehensweise abweichen.
  • Seite 140 Außerdem können Sie einen bootfähigen Datenträger mithilfe der auf der Website "ToolsCenter" verfügbaren Anwendungen erstellen. Rufen Sie dazu die Website http://www.ibm.com/support/entry/portal/ docdisplay?lndocid=TOOL-CENTER auf. Blättern Sie auf der Seite IBM Tool- sCenter abwärts, um die verfügbaren Tools anzuzeigen. 5. Starten Sie den Server erneut.

  • Seite 141: Kapitel 4. Fehlerbehebung

    Fehlercodes. Auch in der Dokumentation zum Betriebssystem und zur Software sind Fehlerbehebungsinformationen enthalten. Fehlerdiagnose Bevor Sie sich an IBM oder einen autorisierten Warranty Service Provider wenden, befolgen Sie diese Prozeduren in der aufgeführten Reihenfolge, um einen Fehler am Server zu diagnostizieren.
  • Seite 142 Führen Sie DSA (^Dynamic System Analysis) aus, um Informationen zur Hard- ware, Firmware und Software und zum Betriebssystem zu sammeln. Halten Sie diese Informationen bereit, wenn Sie sich an IBM oder einen autorisierten Warranty Service Provider wenden. Anweisungen zum Ausführen von DSA fin- den Sie im Installations- und Benutzerhandbuch zu Dynamic System Analysis.
  • Seite 143 Zu vielen Einheiten, wie z. B. RAID- und Netzadaptern, stehen Informationen zur Fehlerbestimmung zur Verfügung. Bei Problemen mit Betriebssystemen und IBM Software oder IBM Einheiten ru- fen Sie die folgende Adresse auf: http://www.ibm.com/supportportal. 7. Überprüfen, ob Fehlerbehebungsprozeduren und RETAIN-Tipps verfügbar sind.

  • Seite 144: Nicht Dokumentierte Fehler

    Nicht dokumentierte Fehler Wenn der Fehler nach Abschluss der Diagnoseprozedur weiterhin auftritt, handelt es sich möglicherweise um einen Fehler, der IBM noch nicht bekannt ist. Wenn Sie sich vergewissert haben, dass der gesamte Code auf dem neuesten Stand ist, die gesamte Hardware und Software ordnungsgemäß...

  • Seite 145: Informationen Zur Prüfprozedur

    Sie folgende Informationen. v Lesen Sie die Sicherheitsinformationen ab Seite „Sicherheit” auf Seite vii. v DSA (IBM Dynamic System Analysis) stellt die Hauptmethoden zum Testen wichtiger Serverkomponenten bereit, wie beispielsweise der Systemplatine, des Ethernet-Controllers, der Tastatur, der Maus (Zeigereinheit), der seriellen An- schlüsse und der Festplattenlaufwerke.

  • Seite 146: Prüfprozedur Durchführen

    – Wenn das DSA-Programm einen Fehler meldet, befolgen Sie die Anwei- sungen im Abschnitt DSA-Nachrichten. – Wenn das DSA-Programm keinen Fehler meldet, Sie aber dennoch einen Fehler vermuten, lesen Sie den Abschnitt „Unbestimmte Fehler beheben” auf Seite 154. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 147: Diagnosetools

    Weitere Informationen zum integrierten Managementmodul II (IMM2) finden Sie im Abschnitt„Integriertes Managementmodul (IMM) verwenden” auf Seite 107, Anhang A, „Fehlernachrichten des integrierten Managementmoduls II (IMM2)”, auf Seite 277 und im Benutzerhandbuch zum integrierten Managementmodul II unter der Adresse http://www-947.ibm.com/support/entry/portal/ docdisplay?lndocid=migr-5086346. v DSA-Preboot-Diagnoseprogramme Die DSA-Preboot-Diagnoseprogramme dienen zur Problemeingrenzung, zur Konfigurationsanalyse und zum Erfassen von Fehlerprotokollen.

  • Seite 148: Uefi/Post

    Anzeigen und Stromversorgung des Servers” auf Seite 17. v IBM Electronic Service Agent Bei IBM Electronic Service Agent handelt es sich um ein Software-Tool, das den Server auf Hardwarefehlerereignisse überwacht und automatisch ESRs (Electro- nic Service Requests) an die IBM Service- und Unterstützungsfunktion übergibt.

  • Seite 149: Ibm Dynamic System Analysis

    IBM Dynamic System Analysis Mithilfe von IBM Dynamic System Analysis (DSA) können Systeminformationen zur Unterstützung bei der Diagnose von Serverproblemen gesammelt und analy- siert werden. DSA sammelt die folgenden Informationen zum Server: v Statusinformationen zu Laufwerken v Ereignisprotokolle für ServeRAID-Controller und Serviceprozessoren v Hardwarebestand, einschließlich PCI- und USB-Informationen...

  • Seite 150: Dsa-Preboot-Diagnoseprogramme Ausführen

    Server zur Verfügung gestellt. Alternativ können Sie mithilfe von IBM ToolsCenter Bootable Media Creator (BoMC) einen bootfähigen Datenträger erstellen, z. B. CD, DVD, ISO-Image, USB oder PXE. Weitere Details finden Sie im Benutzerhandbuch von BoMC unter http://www.ibm.com/support/entry/por- tal/docdisplay?lndocid=TOOL-BOMC.

  • Seite 151: Diagnosetextnachrichten

    Anmerkung: Beim Starten des Programms kann es den Anschein haben, dass das DSA-Preboot-Diagnoseprogramm ungewöhnlich lange nicht reagiert. Dies ist normal, während das Programm lädt. Der Ladeprozess kann bis zu 10 Mi- nuten dauern. 4. Optional können Sie Quit to DSA auswählen, um das eigenständige Speicher- diagnoseprogramm zu verlassen.

  • Seite 152: Testprotokollergebnisse Anzeigen Und Dsa- Sammlung Übertragen

    Sie können das DSA-Fehlerprotokoll auch an den IBM Support zur Diagnose der Serverfehler senden. Automatisierte Serviceanforderung (Call-Home-Funktion) IBM stellt Tools zur Verfügung, mit denen nach dem Erkennen eines Fehlers auto- matisch Daten erfasst und gesendet werden oder der IBM Support kontaktiert wird.

  • Seite 153: Fehlernachrichten

    Diagnostics" (siehe Abschnitt Funktion "Light Path Diagnostics"). 2. Entfernen Sie die Software oder die Einheit, die vor kurzem neu installiert wur- 3. Führen Sie IBM Dynamic System Analysis (DSA) aus, um festzustellen, ob der Server ordnungsgemäß ausgeführt wird (weitere Informationen zur Verwen- dung von DSA finden Sie im Abschnitt DSA-Nachrichten).

  • Seite 154: Fehler Am Cd-/Dvd-Laufwerk

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 155: Allgemeine Fehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 156: Sporadisch Auftretende Fehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...
  • Seite 157 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 158: Speicherfehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...
  • Seite 159 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 160: Mikroprozessorfehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 161: Bildschirmfehler

    Bildschirmfehler Einige IBM Bildschirme verfügen über eigene Tests. Wenn Sie einen Fehler am Bildschirm vermuten, lesen Sie die Anweisungen zum Testen und Einstellen des Bildschirms in der Dokumentation zum Bildschirm. Wenn Sie den Fehler nicht dia- gnostizieren können, wenden Sie sich an den Kundendienst.
  • Seite 162 Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 163: Fehler Bei Netzverbindungen

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 164: Fehler Bei Der Stromversorgung

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 165: Fehler An Seriellen Anschlüssen

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 166: Serverguide-Fehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 167: Softwarefehler

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 168: Fehler An Usb-Anschlüssen

    Steht vor einer Maßnahme der Hinweis „(Nur für qualifizierte Kundendiensttechniker)”, darf der betreffende Schritt nur von einem qualifizierten Kundendiensttechniker ausgeführt werden. v Technische Informationen, Hinweise und Tipps, neue Einheitentreiber sowie ein Formular für Informationsanforderungen finden Sie auf der IBM Support-Website unter der Adresse http://www.ibm.com/ supportportal. Fehlersymptom Maßnahme...

  • Seite 169: Automatisierte Bootblock-Wiederherstellung (Abr)

    Der Flashspeicher des Servers enthält eine Primärgruppe und eine Sicherungsgrup- pe. Sie müssen ein bootfähiges UEFI-Firmware-Image in der Sicherungsgruppe ver- walten. Wenn die Server-Firmware in der Primärgruppe beschädigt wird, können Sie die Sicherungsgruppe manuell mit der Brücke für UEFI-Bootsicherung (JP2) booten.

  • Seite 170: Fehler Bei Der Stromversorgung Beheben

    Versuchen Sie mit folgenden Methoden, den Fehler zu beheben: Vorgehensweise 1. Überprüfen Sie, ob die richtigen Einheitentreiber, die im Lieferumfang des Ser- vers enthalten sind, installiert und auf dem neuesten Stand sind. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 171 2. Stellen Sie sicher, dass das Ethernet-Kabel ordnungsgemäß installiert ist. v Das Kabel muss mit allen Anschlüssen ordnungsgemäß verbunden sein. Wenn das Kabel ordnungsgemäß verbunden ist, der Fehler aber weiterhin auftritt, ersetzen Sie das Kabel. v Wenn Sie den Ethernet-Controller auf den Betrieb mit 100 Mb/s eingestellt haben, müssen Sie Kabel der Kategorie 5 verwenden.

  • Seite 172: Unbestimmte Fehler Beheben

    Sie den Server jedes Mal erneut einschalten und neu konfigurieren. v alle externen Einheiten v Einheit für Überspannungsschutz (auf dem Server) v Drucker, Maus und Einheiten eines anderen Herstellers (nicht von IBM) v alle Adapter v Festplattenlaufwerke Anmerkung: Die erforderliche Mindestkonfiguration zum Starten des Servers umfasst einen Mikroprozessor und ein DIMM mit 2 GB.

  • Seite 173: Tipps Zur Fehlerbestimmung

    Typ und Versionsstand der Diagnoseprogramme v Einstellungen der Konfigurationsoptionen v Konfiguration der Steuerdatei des Betriebssystems Weitere Informationen zum Anfordern von Serviceleistungen von IBM finden Sie in Anhang D, „Hilfe und technische Unterstützung anfordern”, auf Seite 533. Kapitel 4. Fehlerbehebung...
  • Seite 174 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 175: Kapitel 5. Teileliste, Ibm System X3100 M4 Typ 2582

    Kapitel 5. Teileliste, IBM System x3100 M4 Typ 2582 Hier finden Sie die Teileliste für IBM System x3100 M4 Typ 2582. Folgende austauschbare Komponenten sind für den Server "IBM System x3100 M4 Typ 2582" erhältlich, es sei denn, der Abschnitt „Austauschbare Serverkomponen- ten”...
  • Seite 176 Kühlkörper 81Y7493 Mikroprozessor, Core i3-2100, 3,1 GHz 2C 3 69Y5148 MB Cache Mikroprozessor, Xeon E3-1270 3,4 GHz 4C 8 69Y5149 MB Cache Mikroprozessor, Xeon E3-1280 3,5 GHz 4C 8 81Y6933 MB Cache System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 177 2 MB Cache Mikroprozessor, Core i3-3240 3,4 GHz 2C 3 00J6003 MB Cache Mikroprozessor, Core i3-3240T 3,0 GHz 2C 3 00J6004 MB Cache Mikroprozessor, Core i3-3220 3,3 GHz 2C 3 00J6005 MB Cache Kapitel 5. Teileliste, IBM System x3100 M4 Typ 2582...
  • Seite 178 Kabel, 1 m, interner USB 44E8893 Kabel, interner USB 81Y3643 Baugruppe des Gehäusestandfußes 81Y7483 EMV-Abschirmung 49Y8455 Abdeckblende, DVD-ROM-Laufwerk 13N2450 Abdeckblende, PCI-Karte 81Y7472 Hardware, sonstige 81Y7475 ServeRAID-BR10il-v2-SAS/SATA-Controller 49Y4737 ServeRAID-M5015-SAS/SATA-Controller 46C8927 (Batterie nicht enthalten) ServeRAID-M5025-SAS/SATA-Controller 46C8929 ServeRAID-M1015-SAS/SATA-Controller 46C8931 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 179 QLogic 10Gb-CNA mit zwei Anschlüssen 00Y3274 6Gb-HBA mit optimierter Leistung 46C8937 Wiederherstellungspaket für M3- 00D7763 Managementknoten mit Vorinstallations- Interner USB-3-RDX-Träger/Dock 46C2346 Interner USB-RDX-Träger/Dock 46C5380 6Gb-SAS-HBA 46C8935 Optisches SFP-Modul 46C9297 3U-HALTERUNGSKIT 94Y7628 Kapitel 5. Teileliste, IBM System x3100 M4 Typ 2582...
  • Seite 180 Festplattenlaufwerk, SAS, 2,5 Zoll, 300 GB, 81Y9671 Hot-Swap-fähig Baugruppe mit der Bediener- 49Y8456 informationsanzeige Baugruppe des USB-Anschlusses an der Vor- 49Y8449 derseite Frontblende, obere 00D8857 Frontblende, untere 90Y5210 Lüfterkanal für Festplattenlaufwerk 00D8849 Systemplatinenbaugruppe 00D8868 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 181 4C 8 MB Cache Mikroprozessor, Celeron G440 1,6 GHz 1C 1 94Y6303 MB Cache Mikroprozessor, Core i3-2120 3,3 GHz 2C 3 99Y1447 MB Cache Mikroprozessor, Pentium G870 3,1 GHz 2C 3 00D8899 MB Cache Kapitel 5. Teileliste, IBM System x3100 M4 Typ 2582...
  • Seite 182 Abdeckblende, PCI-Karte 81Y7472 Abdeckblende, Netzteil 00D8860 Kabelklemmen und EMV-Abschirmung für 00D8848 PCIe-Karte Hardware, sonstige 39Y9773 ServeRAID-BR10il-v2-SAS/SATA-Controller 49Y4737 ServeRAID-M5015-SAS/SATA-Controller 46C8927 (Batterie nicht enthalten) ServeRAID-M5025-SAS/SATA-Controller 46C8929 ServeRAID-M1015-SAS/SATA-Controller 46C8931 ServeRAID-M5014-SAS/SATA-Controller 46C8933 (Batterie nicht enthalten) Systemserviceetikett 00D8856 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 183 Rückwandplatine für SAS/SATA- 94Y7751 Festplattenlaufwerke (für 2,5-Zoll- Laufwerkgehäuse) Wiederherstellungspaket für M3- 00D7763 Managementknoten mit Software- Vorinstallation Interner USB-3-RDX-Träger/Dock 46C2346 Interner USB-RDX-Träger/Dock 46C5380 6Gb-SAS-HBA 46C8935 Optisches SFP-Modul 46C9297 3U-HALTERUNGSKIT 94Y7628 Sonstige Hardware 39Y9837 Kapitel 5. Teileliste, IBM System x3100 M4 Typ 2582...

  • Seite 184: Strukturteile

    Strukturteile Strukturteile fallen nicht unter den Freiwilligen IBM Herstellerservice. Sie können Strukturteile im Shop auf der IBM Website bestellen. Die folgenden Strukturteile können im Shop auf der IBM Website erworben wer- den. Tabelle 28. Strukturteile, Typ Typ 2582 Index Beschreibung...

  • Seite 185: Netzkabel

    Netzstecker immer in Verbindung mit einer ordnungsgemäß geerdeten Steck- dose, um eine Gefährdung durch Stromschlag zu vermeiden. In den Vereinigten Staaten und Kanada verwendete IBM Netzkabel sind von aner- kannten Testlabors (Underwriter's Laboratories (UL) in den USA und Canadian Standards Association (CSA) in Kanada) registriert und geprüft.
  • Seite 186 Peru, Philippinen, Saudi-Arabien, Taiwan, Thailand, USA, Venezuela 39M507639M5512 39M5463 Taiwan 39M5087 Thailand 39M5219 Korea (Demokratische Volksrepublik), Korea (Republik) 39M5199 Japan 39M5068 Argentinien, Paraguay, Uruguay 39M5226 Indien 39M524039M5241 Brasilien 39M5375 Kanada, Deutschland, USA 39M5378 39M5509 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 187: Kapitel 6. Komponenten Entfernen Und Ersetzen

    IBM im Rahmen des Typs von Herstellerservice, der für Ihren Server gilt, ohne Zusatzkosten installieren lassen. Bestimmen Sie mithilfe von Kapitel 5, „Teileliste, IBM System x3100 M4 Typ 2582”, auf Seite 157, ob es sich bei einer Komponente um ein Strukturteil, um eine CRU der Stufe 1 oder um eine CRU der Stufe 2 handelt.

  • Seite 188: Serverkomponenten Entfernen Und Wieder Anbringen

    5. Ziehen Sie am hinteren Griff der Seitenabdeckung und drücken Sie gleichzeitig den Griff der vorderen Seitenabdeckung. Gehäuseschrauben 6. Wenn Sie zur Rückgabe der Seitenabdeckung aufgefordert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie für den Versand das Ihnen bereitgestellte Verpackungsmaterial. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 189: Seitenabdeckung Wieder Anbringen

    Gehen Sie wie folgt vor, um beim 5U-Servermodell mit Hot-Swap-fähigen Netztei- len (Modellname: 2582-F4x) die Seitenabdeckung zu entfernen. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorheri- gen Unterabschnitt. 1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien”...
  • Seite 190 Unterseite des Gehäuses. Dann drehen Sie die Abdeckung nach oben zum Gehäuse hin. Drücken Sie die Abdeckungsentriegelung nach unten und drücken Sie die Abdeckung in das Gehäuse, bis sie sicher einrastet. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 191: Frontblende Entfernen

    Abdeckungs- entriegelung Gehäuseschloss 4. Verriegeln Sie die Seitenabdeckung. 5. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein. Frontblende entfernen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen.
  • Seite 192 3. Wenn Sie zur Rückgabe der Frontblende aufgefordert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie für den Versand das Ihnen be- reitgestellte Verpackungsmaterial. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 193: Frontblende Wieder Anbringen

    Frontblende wieder anbringen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen. Gehen Sie wie folgt vor, um die Frontblende an 4U-Servermodellen mit nicht-Hot- Swap-fähigen Netzteilen zu installieren. 1. Setzen Sie die drei Laschen an der Frontblende in die entsprechenden Bohrlö- cher in der Vorderseite des Servers ein.

  • Seite 194: Untere Frontblende Wieder Anbringen

    Gehen Sie wie folgt vor, um die untere Frontblende auf dem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu installieren. 1. Führen Sie die beiden Laschen an der Unterseite der unteren Frontblende in die entsprechenden Öffnungen an der Vorderseite des Gehäuses ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 195: Obere Frontblende Entfernen

    2. Klappen Sie die untere Frontblende nach oben; drücken Sie den blauen Lösehe- bel rechts an der unteren Frontblende und schließen Sie die Frontblende, bis sie einrastet. 3. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein.

  • Seite 196: Obere Frontblende Wieder Anbringen

    4. Entfernen Sie die untere Frontblende (siehe „Seitenabdeckung wieder anbringen” auf Seite 85). 5. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 197: Serveraid-Adapter Entfernen

    ServeRAID-Adapter entfernen Mithilfe der Informationen in diesem Abschnitt können Sie einen ServeRAID-Ad- apter entfernen. Gehen Sie wie folgt vor, um einen ServeRAID-Adapter aus einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu entfernen. Informationen zum 5U-Ser- vermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) finden Sie im nächsten Unterabschnitt.
  • Seite 198 Achtung: Achten Sie darauf, dass der Server nicht umkippen kann. 5. Ziehen Sie alle Kabel vom Adapter ab sowie alle Kabel, die den Zugang zum Adapter behindern. 6. Drehen Sie die hintere Adapterhalterungsklammer in die geöffnete (entriegelte) Position. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 199 7. Ziehen Sie den Adapter an der Oberkante oder an den oberen Ecken vorsichtig aus dem Server. In allen freien Steckplätzen muss jeweils eine Abdeckung für Erweiterungssteckplätze installiert sein. Dadurch wird der elektromagnetische Emissionsstandard des Computers eingehalten und eine ordnungsgemäße Küh- lung der Computerkomponenten gewährleistet.

  • Seite 200: Serveraid-Adapter Ersetzen

    10. Befolgen Sie zum Setzen von Brücken und zum Einstellen von Schaltern ggf. die Anweisungen, die mit dem Adapter geliefert werden. 11. Heben Sie das Ende der hinteren Adapterhalterung an, bis die Lasche aus dem Loch am Gehäuse gelöst ist. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 201 12. Drehen Sie die hintere Adapterhalterung nach oben, um sie aus dem Gehäuse zu entfernen. 13. Lösen Sie die Schraube, mit der die Abdeckung für den Erweiterungssteck- platz am Gehäuse befestigt ist. Bewahren Sie die Abdeckung und die Schraube zur späteren Verwendung sorgfältig auf. Anmerkung: In alle freien Erweiterungssteckplätze müssen Abdeckungen ins- talliert werden.
  • Seite 202 18. Schließen Sie alle erforderlichen Kabel an den Adapter an. Verlegen Sie die Kabel so, dass die Luftzirkulation des Systemlüfters nicht blockiert wird. 19. Installieren Sie den Luftkanal. 20. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung wieder anbringen” auf Seite 85). System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 203 21. Stellen Sie den Server wieder aufrecht hin. 22. Installieren Sie die Frontblende (siehe „Frontblende wieder anbringen” auf Sei- te 82). 23. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein.

  • Seite 204: Interne Laufwerke Entfernen Und Installieren

    Interne Laufwerke entfernen und installieren Mithilfe der Informationen in diesem Abschnitt können Sie interne Laufwerke ent- fernen und installieren. In der folgenden Abbildung sind die Laufwerkpositionen in 4U-Servermodellen mit nicht-Hot- Swap-fähigen Netzteilen dargestellt. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 205 Position 1 Position 2 Position 3 Position 4 Position 5 Position 6 In der folgenden Abbildung sind die Laufwerkpositionen in 5U-Servermodellen mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) dargestellt. Position 1 Position 2 Position 3 Position 7 Position 8 Position 4 Position 9 Position 5 Position 6 Position 10...

  • Seite 206: Dvd-Laufwerk Entfernen

    7. Stellen Sie den Server wieder aufrecht hin. 8. Drücken Sie den blauen Entriegelungsknopf an der Seite der Position, um das Laufwerk zu lösen, und ziehen Sie das Laufwerk vorne aus dem Server. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 207 Entriegelungsknöpfe Halteklammer für Laufwerk 9. Entfernen Sie die Halteklammer für das Laufwerk von der Seite des Lauf- werks. Bewahren Sie die Halteklammer für die Installation des Ersatzlauf- werks auf. 10. Wenn Sie angewiesen werden, das Laufwerk zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.

  • Seite 208: Dvd-Laufwerk Ersetzen

    Sie haben die blauen Schienen des optischen Laufwerks von den Seiten des alten Laufwerks entfernt und für die Installation am neuen Laufwerk bereitgelegt. Anmerkung: Wenn Sie ein Laufwerk installieren, das einen Laser enthält, beachten Sie die folgenden Sicherheitsmaßnahmen. Hinweis 3 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 209 Vorsicht: Beachten Sie bei der Installation von Lasergeräten (wie CD-ROM-Laufwerken, DVD-Laufwerken, Einheiten mit Lichtwellenleitertechnik oder Sendern) Folgen- des: v Entfernen Sie nicht die Abdeckungen. Durch Entfernen der Abdeckungen der Lasergeräte können gefährliche Laserstrahlungen freigesetzt werden. Die Ein- heit enthält keine zu wartenden Teile. v Die Bedienung des Geräts auf eine andere als die hier beschriebene Weise oder die Nichteinhaltung der hier beschriebenen Einstellungen oder Bedien- schritte kann zur Freisetzung gefährlicher Laserstrahlung führen.
  • Seite 210 15. Stellen Sie den Server wieder aufrecht hin. 16. Installieren Sie die Frontblende (siehe „Frontblende wieder anbringen” auf Sei- te 82). Anmerkung: Entfernen Sie ggf. die Abdeckblende vor dem installierten Lauf- werk. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 211 17. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. Gehen Sie wie folgt vor, um ein DVD-Laufwerk in einem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu installieren. Informatio- nen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorherigen Unterabschnitt.

  • Seite 212: Bandlaufwerk Entfernen

    Bewahren Sie die Halteklammer für die Installation des Ersatzlauf- werks auf. 10. Wenn Sie angewiesen werden, das Laufwerk zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpa- ckungsmaterial für den Transport. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 213 Gehen Sie wie folgt vor, um ein Bandlaufwerk aus einem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu entfernen. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorhe- rigen Unterabschnitt. 1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien”...

  • Seite 214: Bandlaufwerk Ersetzen

    Position 1 oder 2. Schieben Sie die Halteklammer für das Laufwerk nach vorne, um sie vom Laufwerkgehäuse zu entfernen. Lassen Sie dann die Halteklammer für das Laufwerk in die Schraublöcher an der Seite des Laufwerks einrasten. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 215 EMV-Abdeckblende Bandlaufwerk Halteklammer für Laufwerk 11. Entfernen Sie die EMV-Abdeckblende. Anmerkung: Achten Sie auf die scharfen Kanten. 12. Schieben Sie das Laufwerk in die Position. Anmerkung: Ein Bandlaufwerk kann nur in Position 1 oder 2 installiert wer- den. Kapitel 6. Komponenten entfernen und ersetzen...
  • Seite 216 Anmerkung: Entfernen Sie ggf. die Frontabdeckblende vor dem installierten Laufwerk. Frontabdeckblende 21. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 217 Gehen Sie wie folgt vor, um ein Bandlaufwerk in einem 5U-Servermodell mit Hot- Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu installieren. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorheri- gen Unterabschnitt. 1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien”...
  • Seite 218 16. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung wieder anbringen” auf Seite 85). 17. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 219: Simple-Swap-Festplattenlaufwerk Entfernen

    Simple-Swap-Festplattenlaufwerk entfernen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen. Achtung: Simple-Swap-Festplattenlaufwerke sind nicht Hot-Swap-fähig. Ziehen Sie alle Netzkabel vom Server ab, bevor Sie ein Simple-Swap-Festplattenlaufwerk ein- oder ausbauen. Gehen Sie wie folgt vor, um eine Simple-Swap-SATA-Festplatte aus einem 4U-Ser- vermodell mit nicht-Hot-Swap-fähigen Netzteilen zu entfernen.

  • Seite 220: Simple-Swap-Festplattenlaufwerk Ersetzen

    "Drive 0" steht für das Festplattenlaufwerk 0. v "Drive 1" steht für das Festplattenlaufwerk 2. v "Drive 2" steht für das Festplattenlaufwerk 1. v "Drive 3" steht für das Festplattenlaufwerk 3. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 221 2. Im Dienstprogramm "MegaRAID Storage Manager": v "Slot 0" steht für das Festplattenlaufwerk 0. v "Slot 1" steht für das Festplattenlaufwerk 2. v "Slot 2" steht für das Festplattenlaufwerk 1. v "Slot 3" steht für das Festplattenlaufwerk 3. Achtung: Simple-Swap-Festplattenlaufwerke sind nicht Hot-Swap-fähig. Ziehen Sie alle Netzkabel vom Server ab, bevor Sie ein Simple-Swap-Festplattenlaufwerk entfernen oder installieren.
  • Seite 222 RHEL 6.1 64 Bit UEFI Unterstützung RHEL 6.1 64 Bit, traditionell Unterstützung RHEL 6.1 32 Bit, traditionell Unterstützung RHEL 5.6 64 Bit, traditionell; Keine Unterstützung, Partiti- Keine Unterstützung RHEL 5.6 32 Bit, traditionell on nicht zulässig System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 223 Tabelle 30. Betriebssystemunterstützungsliste für 3TB-Festplattenlaufwerke (Forts.) Unterstützungs- einschränkung Unterstützungsstatus RHEL 5.6 64 Bit, traditionell; Keine Unterstützung, Partiti- Keine Unterstützung RHEL 5.6 32 Bit, traditionell on nicht zulässig SLES11 SP1 64 Bit UEFI Unterstützung SLES11 SP1 64 Bit, traditio- Unterstützung nell SLES11 SP1 32 Bit, traditio- Unterstützung nell...

  • Seite 224: Hot-Swap-Festplattenlaufwerk Entfernen

    4. Ziehen Sie dann die zu entfernende Laufwerkbaugruppe am Griff aus der Posi- tion. 5. Wenn Sie angewiesen werden, die Laufwerkbaugruppe zurückzugeben, befol- gen Sie die Verpackungsanweisungen und verwenden Sie das mitgelieferte Ver- packungsmaterial für den Transport. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 225: Hot-Swap-Festplattenlaufwerk Ersetzen

    Hot-Swap-Festplattenlaufwerk ersetzen Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x). Stellen Sie Folgendes sicher, wenn Sie ein Laufwerk austauschen: v Bei den Hot-Swap-Laufwerken darf es sich entweder nur um SAS-Festplatten- laufwerke oder nur um SATA-Festplattenlaufwerke handeln; ein Einsatz beider Laufwerktypen zusammen ist nicht möglich.

  • Seite 226: Speichermodul Entfernen

    Achtung: Öffnen und schließen Sie die Halteklammern für die DIMMs vor- sichtig, damit die Halteklammern nicht brechen und die DIMM-Steckplätze nicht beschädigt werden. 7. Öffnen Sie vorsichtig die Halteklammern an den beiden Enden des DIMM- Steckplatzes und entfernen Sie das DIMM. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 227 DIMM Halteklammer 8. Wenn Sie angewiesen werden, das DIMM zurückzugeben, befolgen Sie die Ver- packungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungs- material für den Transport. Gehen Sie wie folgt vor, um ein DIMM (Dual Inline Memory Module) aus einem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu ent- fernen.

  • Seite 228: Speichermodul Ersetzen

    DIMM-Steckplätzen 1 und 3 installierten DIMMs einander in Grö- ße und Verarbeitungsgeschwindigkeit entsprechen. Allerdings müssen diese DIMMs nicht dieselbe Größe und dieselbe Verarbeitungsgeschwindigkeit aufwei- sen wie die in den DIMM-Steckplätzen 2 und 4 installierten DIMMs. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 229 v Sie können kompatible DIMMs verschiedener Hersteller in demselben Paar ver- wenden. v Wenn Sie DIMMs installieren oder entfernen, ändern sich die Serverkonfigurati- onsdaten. Wenn Sie den Server erneut starten, wird eine Nachricht angezeigt, dass die Hauptspeicherkonfiguration geändert wurde. Statische Elektrizität, die beim Serverstart an interne Serverkomponenten abgeleitet wird, führt möglicher- weise dazu, dass der Server gestoppt wird, was zu einem Datenverlust führen könnte.

  • Seite 230: Ungepufferte Dimms (Udimms)

    Sie die Systemleistung optimieren. Tabelle 34. Regel für die UDIMM-Bestückung DIMM-Steckplatz 1 DIMM-Steckplatz 2 DIMM-Steckplatz 3 DIMM-Steckplatz 4 Belegt Frei Frei Frei Belegt Frei Belegt Frei Belegt Belegt Belegt Belegt System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 231 In der folgenden Abbildung sind die Positionen der DIMM-Steckplätze auf der Systemplatine dargestellt. Anmerkung: Die Abbildungen in diesem Dokument weichen möglicherweise ge- ringfügig von Ihrem Modell ab. PCI-Steckplatz 2 PCI-Steckplatz 3 PCI-Steckplatz 4 PCI-Steckplatz 1 Netzanschluss 2 Anschluss für Systemlüfter Netzanschluss 1 Netzanschluss 3 Mikroprozessor...
  • Seite 232 1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien” auf Seite 35. 2. Schalten Sie den Server und alle Peripheriegeräte aus. Ziehen Sie die Netzka- bel und alle externen Kabel vom Server ab. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 233 3. Entriegeln und entfernen Sie die Seitenabdeckung (siehe „Seitenabdeckung entfernen” auf Seite 38). 4. Legen Sie den Server mit der Systemplatine nach oben vorsichtig flach auf die Seite. Achtung: Achten Sie darauf, dass der Server nicht umkippen kann. 5. Stellen Sie fest, wo sich die DIMM-Steckplätze auf der Systemplatine befinden. Bestimmen Sie, in welche Steckplätze Sie die DIMMs installieren werden.

  • Seite 234: Systembatterie Entfernen

    Im Folgenden finden Sie Informationen, die Sie beim Austauschen der Batterie be- achten müssen: v Bei der Entwicklung dieses Produkts hat IBM sich Ihre Sicherheit als Ziel ge- setzt. Die Lithiumbatterie muss ordnungsgemäß gehandhabt werden, um mögli- che Gefahren zu vermeiden. Wenn Sie die Batterie austauschen, müssen Sie die folgenden Anweisungen beachten.
  • Seite 235 2. Schalten Sie den Server und alle angeschlossenen Einheiten aus. Ziehen Sie an- schließend alle Netzkabel und externen Kabel ab. 3. Legen Sie den Server vorsichtig flach auf die Seite, sodass die Abdeckung nach oben weist. Achtung: Achten Sie darauf, dass der Server nicht umkippen kann. 4.

  • Seite 236: Systembatterie Ersetzen

    Vorsicht: Ersetzen Sie eine verbrauchte Lithiumbatterie nur durch eine Batterie mit der IBM Teilenummer 33F8354 oder eine gleichwertige, vom Hersteller empfohlene Batterie. Enthält das System ein Modul mit einer Lithiumbatterie, ersetzen Sie dieses nur durch ein Modul desselben Typs und von demselben Hersteller. Die Batterie enthält Lithium und kann bei unsachgemäßer Verwendung, Handha-...
  • Seite 237 Pluspol (+) 3. Installieren Sie den Luftkanal. 4. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung wieder anbringen” auf Seite 85). 5. Stellen Sie den Server wieder aufrecht hin. 6. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein.

  • Seite 238: Systemlüfter An Der Rückseite Entfernen

    Lüfter in Richtung Servervorderseite, um die Gummitülle durch das Loch im Gehäuse zu entfernen. Wiederholen Sie diesen Schritt, bis alle übri- gen Gummitüllen entfernt sind. c. Heben Sie den Systemlüfter nach oben und aus dem Gehäuse heraus. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 239: Systemlüfter An Der Rückseite Wieder Anbringen

    7. Wenn Sie angewiesen werden, den Lüfter zurückzugeben, befolgen Sie die Ver- packungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungs- material für den Transport. Systemlüfter an der Rückseite wieder anbringen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen. Achtung: Um eine ordnungsgemäße Kühlung und eine ausreichende Luftzirkula- tion zu gewährleisten, betreiben Sie den Server nie länger als 30 Minuten ohne die Seitenabdeckung.

  • Seite 240: Lüfterkanal Für Festplattenlaufwerke Entfernen

    Achtung: Achten Sie darauf, dass der Server nicht umkippen kann. 4. Lösen Sie die Sicherungsklammern, mit denen das Kabel des Lüfterkanals für Festplattenlaufwerke fixiert ist, und ziehen Sie das Kabel von der Systemplatine Lüfternetzkabel System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 241: Lüfterkanal Für Festplattenlaufwerk Wieder Anbringen

    5. Ziehen Sie den Lüfterkanal für Festplattenlaufwerke an dem blauen Punkt aus dem Gehäuse. Verriegelungs- öffnungen Lüfterkanal für Festplattenlaufwerk Verriegelungen Führungsstifte 6. Wenn Sie angewiesen werden, den Lüfter zurückzugeben, befolgen Sie die Ver- packungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungs- material für den Transport.
  • Seite 242 6. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung wieder anbringen” auf Seite 85). 7. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 243: Crus Der Stufe 1 Entfernen Und Ersetzen

    CRUs der Stufe 1 entfernen und ersetzen Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn IBM eine CRU der Stufe 1 auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an. Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.
  • Seite 244 Entriegelungshebel des Gehäuses 10. Entfernen Sie die Rückwand. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 245: Simple-Swap-Rückwand Wieder Anbringen

    11. Wenn Sie angewiesen werden, die Simple-Swap-Rückwand zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitge- lieferte Verpackungsmaterial für den Transport. Simple-Swap-Rückwand wieder anbringen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen. Gehen Sie wie folgt vor, um die Simple-Swap-Rückwand in einem 4U-Servermo- dell mit nicht-Hot-Swap-fähigen Netzteilen zu installieren.
  • Seite 246 Kante des Laufwerkgehäuses aus und klappen Sie die Simp- le-Swap-Rückwand anschließend zum Laufwerkgehäuse. 3. Stellen Sie sicher, dass die Stifte an der Simple-Swap-Rückwand sich links von den oberen Stiften des Laufwerkgehäuses befinden, und drücken Sie die Rück- wand fest. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 247 4. Schieben Sie das Festplattenlaufwerkgehäuse in die Öffnung an der Vordersei- te des Servers bis zur Hälfte ein. 5. Schließen Sie die Netzkabel der Festplattenlaufwerke an der Rückwand an (Anschluss P3 an Position 3, Anschluss P4 an Position 4, Anschluss P5 an Po- sition 5 und Anschluss P6 an Position 6).
  • Seite 248 9. Drücken Sie das Festplattenlaufwerkgehäuse in den Server hinein, bis die Ent- riegelungshebel einrasten. Entriegelungshebel des Gehäuses 10. Installieren Sie die Simple-Swap-Festplattenlaufwerke, die Sie aus dem Fest- plattenlaufwerkgehäuse entfernt haben (siehe „Simple-Swap-Festplattenlauf- werk ersetzen” auf Seite 202). System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 249: Rückwandplatine Für Hot-Swap-Festplattenlaufwerk Entfernen

    11. Installieren Sie den Luftkanal. 12. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung wieder anbringen” auf Seite 85). 13. Stellen Sie den Server wieder aufrecht hin. 14. Installieren Sie die Frontblende (siehe „Frontblende wieder anbringen” auf Sei- te 82). 15. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein.
  • Seite 250 Laufwerkgehäuses und legen Sie sie beiseite. 12. Wenn Sie angewiesen werden, die Rückwandplatine für SAS- bzw. SATA-Fest- plattenlaufwerke zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Trans- port. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 251: Rückwandplatine Für Hot-Swap-Festplattenlaufwerke Wieder Anbringen

    Rückwandplatine für Hot-Swap-Festplattenlaufwerke wieder anbringen Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x). Gehen Sie wie folgt vor, um die Rückwandplatine für Festplattenlaufwerke in ei- nem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu installieren. 1. Legen Sie die untere Kante der Rückwandplatine für Hot-Swap-Festplatten- laufwerke an den unteren Rand des Laufwerkgehäuses an.
  • Seite 252 9. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung wieder anbringen” auf Seite 85). 10. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 253: Bedienfeldbaugruppe Entfernen

    Bedienfeldbaugruppe entfernen Mithilfe der Informationen in diesem Abschnitt können Sie die Bedienfeldbaugrup- pe entfernen. Gehen Sie wie folgt vor, um die Bedienfeldgruppe aus einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu entfernen. Informationen zum 5U-Servermo- dell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) finden Sie im nächs- ten Unterabschnitt.
  • Seite 254 Bedienfeldanschlusses finden Sie im Abschnitt „Interne Systemplatinenanschlüsse” auf Seite 31). 10. Drücken Sie den Lösehebel der Bedienfeldbaugruppe, ziehen Sie sie zur Rück- seite des Servers und nehmen Sie sie aus dem Servergehäuse. Lösehebel Bedienfeldbaugruppe System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 255: Bedienfeldbaugruppe Wieder Anbringen

    11. Wenn Sie angewiesen werden, die Bedienfeldbaugruppe zurückzugeben, befol- gen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgeliefer- te Verpackungsmaterial für den Transport. Bedienfeldbaugruppe wieder anbringen Mithilfe der Informationen in diesem Abschnitt können Sie die Bedienfeldbaugrup- pe wieder anbringen. Gehen Sie wie folgt vor, um die Bedienfeldbaugruppe in einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu installieren.
  • Seite 256 10. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung wieder anbringen” auf Seite 85). 11. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 257: Baugruppe Des Usb-Anschlusses An Der Vorder- Seite Entfernen

    Baugruppe des USB-Anschlusses an der Vorderseite entfer- Mithilfe der Informationen in diesem Abschnitt können Sie die Baugruppe des USB-Anschlusses an der Vorderseite entfernen. Gehen Sie wie folgt vor, um die Baugruppe des USB-Anschlusses an der Vordersei- te aus einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu entfer- nen.
  • Seite 258 9. Halten Sie den Lösehebel am Gehäuse des USB-Anschlusses an der Vordersei- te gedrückt und neigen Sie den oberen Teil des USB-Gehäuses vom Serverge- häuse weg. Heben Sie das USB-Gehäuse aus der Öffnung im Servergehäuse heraus. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 259 Gehäuse des USB-Anschlusses an der Vorderseite 10. Drücken Sie die Federbügel an beiden Seiten der Baugruppe des USB-An- schlusses an der Vorderseite und ziehen Sie die Baugruppe hinten aus dem Gehäuse. Baugruppe des USB-Anschlusses an der Vorderseite Federbügel Gehäuse des USB-Anschlusses an der Vorderseite 11.

  • Seite 260: Baugruppe Des Usb-Anschlusses An Der Vorderseite Wieder Anbringen

    (Informationen zur Position des USB-Anschlusses an der Vorderseite finden Sie im Abschnitt „Interne Systemplatinenanschlüsse” auf Seite 31). 12. Installieren Sie den Luftkanal. 13. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung entfernen” auf Seite 38). System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 261 14. Stellen Sie den Server wieder aufrecht hin. 15. Installieren Sie die Frontblende (siehe „Frontblende wieder anbringen” auf Sei- te 82). 16. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein.
  • Seite 262 Seite 84). 13. Installieren Sie die untere Frontblende (siehe „Untere Frontblende wieder anbringen” auf Seite 83). 14. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung wieder anbringen” auf Seite 85). System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 263: Hintere Adapterhalterung Entfernen

    15. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. Hintere Adapterhalterung entfernen Diese Vorgehensweise gilt nur für das 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x). Gehen Sie wie folgt vor, um die hintere Adapterhalterung aus einem 5U-Servermo- dell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu entfernen.

  • Seite 264: Hintere Adapterhalterung Wieder Anbringen

    6. Entfernen Sie den Luftkanal. 7. Entfernen Sie die Simple-Swap-Festplattenlaufwerke (siehe „Simple-Swap-Fest- plattenlaufwerk entfernen” auf Seite 201). 8. Entfernen Sie die Simple-Swap-Rückwand (siehe „Simple-Swap-Rückwand entfernen” auf Seite 225). 9. Halten Sie die Entriegelungshebel des Laufwerkgehäuses gedrückt. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 265: Festplattenlaufwerkgehäuse Wieder Anbringen

    Entriegelungshebel des Gehäuses 10. Ziehen Sie das Festplattenlaufwerkgehäuse und die Kabel vorsichtig aus der Öffnung im Servergehäuse. 11. Wenn Sie angewiesen werden, das Laufwerkgehäuse zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Festplattenlaufwerkgehäuse wieder anbringen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen.

  • Seite 266: Nicht-Hot-Swap-Fähiges Netzteil Entfernen

    Einheiten und dann den Server ein. Nicht-Hot-Swap-fähiges Netzteil entfernen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen. Beachten Sie die folgenden Sicherheitsvorkehrungen, wenn Sie ein festes Netzteil entfernen oder installieren. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 267 Hinweis 8 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet wer- den müssen.
  • Seite 268 Sie den unteren Teil nach oben schieben. Ziehen Sie nicht an den Ka- beln. 10. Wenn Sie angewiesen werden, das Netzteil zurückzugeben, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpa- ckungsmaterial für den Transport. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 269: Nicht-Hot-Swap-Fähiges Netzteil Wieder Anbringen

    Nicht-Hot-Swap-fähiges Netzteil wieder anbringen Die folgenden Schritte gelten nur für 4U-Servermodelle mit nicht-Hot-Swap-fähi- gen Netzteilen. Hinweis 8 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf.

  • Seite 270: Hot-Swap-Netzteil Entfernen

    Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzka- beln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 271 Hinweis 8 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet wer- den müssen.

  • Seite 272: Hot-Swap-Netzteil Ersetzen

    Die Einheit kann auch mit mehreren Netzkabeln ausgestat- tet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden. Hinweis 8 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 273 Vorsicht: Die Abdeckung des Netzteils oder einer Komponente, die mit dem folgenden Etikett versehen ist, darf niemals entfernt werden. In Komponenten, die dieses Etikett aufweisen, treten gefährliche Spannungen und Energien auf. Diese Komponenten enthalten keine Teile, die gewartet wer- den müssen. Besteht der Verdacht eines Fehlers an einem dieser Teile, ist ein Kundendiensttechniker zu verständigen.

  • Seite 274: Rahmen Für Hot-Swap-Netzteil Entfernen

    6. Ziehen Sie alle Kabel ab, die den Netzteilrahmen mit der Systemplatine und in- ternen Komponenten verbinden. 7. Entfernen Sie die beiden Schrauben, mit denen der Netzteilrahmen am Server- gehäuse befestigt ist. Die Schrauben befinden sich vorne am Rahmen für Hot- Swap-Netzteile. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 275 Schrauben Rahmen für Hot-Swap-Netzteil 8. Entfernen Sie auch die anderen vier Schrauben, mit denen der Netzteilrahmen am Servergehäuse befestigt ist, und schieben Sie den Rahmen Richtung Server- vorderseite, um die Halteklammern vom oberen Teil des Servergehäuses zu lö- sen, und nehmen Sie den Netzteilrahmen aus dem Gehäuse. Halteklammern Schrauben 9.

  • Seite 276: Rahmen Für Hot-Swap-Netzteil Wieder Anbringen

    6. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung wieder anbringen” auf Seite 85). 7. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie an- schließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 277: Crus Der Stufe 2 Entfernen Und Ersetzen

    CRUs der Stufe 2 entfernen und ersetzen Eine CRU der Stufe 2 können Sie entweder selbst installieren oder von IBM im Rahmen des Typs von Herstellerservice, der für Ihren Server gilt, ohne Zusatzkos- ten installieren lassen. Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von Ihrer Hardware ab.
  • Seite 278 8. Öffnen Sie den Halterahmen des Mikroprozessors, indem Sie die Lasche an der oberen Kante anheben. 9. Heben Sie den Mikroprozessor vorsichtig gerade nach oben aus dem Steckso- ckel und legen Sie ihn auf eine antistatische Oberfläche. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 279 10. Wenn Sie zur Rückgabe des Mikroprozessors und des Kühlkörpers aufgefor- dert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie für den Versand das Ihnen bereitgestellte Verpackungsmaterial. Gehen Sie wie folgt vor, um den Mikroprozessor und den Kühlkörper aus einem 5U-Servermodell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu ent- fernen.
  • Seite 280 8. Öffnen Sie den Halterahmen des Mikroprozessors, indem Sie die Lasche an der oberen Kante anheben. 9. Heben Sie den Mikroprozessor vorsichtig gerade nach oben aus dem Steckso- ckel und legen Sie ihn auf eine antistatische Oberfläche. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 281: Mikroprozessor Und Kühlkörper Ersetzen

    10. Wenn Sie zur Rückgabe des Mikroprozessors und des Kühlkörpers aufgefor- dert werden, beachten Sie alle Verpackungsanweisungen und verwenden Sie für den Versand das Ihnen bereitgestellte Verpackungsmaterial. Mikroprozessor und Kühlkörper ersetzen Mithilfe der Informationen in diesem Abschnitt können Sie einen Mikroprozessor und einen Kühlkörper ersetzen.
  • Seite 282 Wichtig: Berühren Sie nicht das Thermomaterial an der Unterseite des Kühlkörpers. Durch Berühren der Wärmeleitpaste wird diese verunreinigt. Wenn die Wärmeleitpaste am Mikroprozessor oder am Kühlkörper verun- reinigt wird, wenden Sie sich an Ihren Kundendiensttechniker. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 283 Kühlkörper Systemplatine 7. Schließen Sie alle Kabel, die Sie beim Entfernen des alten Mikroprozessors ab- gezogen haben, wieder an. 8. Sichern Sie die SATA-Signalkabel mit den Halteklammern. 9. Installieren Sie den Luftkanal. 10. Installieren Sie die Seitenabdeckung (siehe Abschnitt „Seitenabdeckung wieder anbringen”...
  • Seite 284 Wichtig: Berühren Sie nicht das Thermomaterial an der Unterseite des Kühlkörpers. Durch Berühren der Wärmeleitpaste wird diese verunreinigt. Wenn die Wärmeleitpaste am Mikroprozessor oder am Kühlkörper verun- reinigt wird, wenden Sie sich an Ihren Kundendiensttechniker. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 285: Wärmeleitpaste

    Kühlkörper Systemplatine 7. Schließen Sie alle Kabel, die Sie beim Entfernen des alten Mikroprozessors ab- gezogen haben, wieder an. 8. Drehen Sie die hintere Adapterhalterung in die geschlossene (verriegelte) Posi- tion. 9. Stellen Sie den Server wieder aufrecht hin. 10. Installieren und verriegeln Sie die Seitenabdeckung (siehe „Seitenabdeckung wieder anbringen”...
  • Seite 286 Anmerkung: Wenn die Wärmeleitpaste richtig aufgetragen wird, verbleibt un- gefähr die Hälfte der Paste in der Spritze. 6. Installieren Sie den Kühlkörper, wie in Schritt „Mikroprozessor und Kühlkörper ersetzen” auf Seite 263 beschrieben, auf dem Mikroprozessor. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 287: Systemplatine Entfernen

    Systemplatine entfernen Verwenden Sie diese Informationen, um die Systemplatine zu entfernen. Gehen Sie wie folgt vor, um die Systemplatine aus einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu entfernen. Informationen zum 5U-Servermo- dell mit Hot-Swap-fähigen Netzteilen (Modellname: 2582-F4x) finden Sie im nächs- ten Unterabschnitt.
  • Seite 288 Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpa- ckungsmaterial für den Transport. Achtung: Stellen Sie sicher, dass die Stecksockelabdeckungen für die Mikro- prozessorstecksockel auf der Systemplatine angebracht sind, bevor Sie die Sys- templatine zurückgeben. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 289 Gehen Sie wie folgt vor, um die Systemplatine aus 5U-Servermodellen mit Hot- Swap-fähigen Netzteilen (Modellname: 2582-F4x) zu entfernen. Informationen zu 4U-Servermodellen mit nicht-Hot-Swap-fähigen Netzteilen finden Sie im vorheri- gen Unterabschnitt. 1. Lesen Sie die Sicherheitsinformationen im Abschnitt „Sicherheit” auf Seite vii und im Abschnitt „Installationsrichtlinien”...

  • Seite 290: Systemplatine Ersetzen

    Sie sicher, dass Sie über die aktuelle Firmware oder eine Kopie der zuvor vor- handenen Firmware verfügen, bevor Sie den Vorgang fortsetzen. Weitere Infor- mationen finden Sie in den Abschnitten „Firmware aktualisieren” auf Seite 91, . System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 291 Wichtig: Für einige Clusterlösungen werden bestimmte Codeversionen oder koor- dinierte Codeaktualisierungen benötigt. Wenn die Einheit Teil einer Clusterlösung ist, sollten Sie vor der Aktualisierung des Codes überprüfen, ob die neueste Code- version von der Clusterlösung unterstützt wird. Gehen Sie wie folgt vor, um die Systemplatine in einem 4U-Servermodell mit nicht-Hot-Swap-fähigen Netzteilen zu installieren.
  • Seite 292 12. Installieren Sie die Frontblende (siehe „Frontblende wieder anbringen” auf Sei- te 82). 13. Schließen Sie die externen Kabel und die Netzkabel wieder an. Schalten Sie anschließend zunächst die angeschlossenen Einheiten und dann den Server ein. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 293 Wichtig: Führen Sie die folgenden Aktualisierungen durch: v Sie müssen den Server entweder mit der neuesten RAID-Firmware aktuali- sieren oder die zuvor installierte Firmware mithilfe eines Disketten- oder CD-Images wiederherstellen. v Aktualisieren Sie den UUID (siehe Abschnitt ). v Aktualisieren Sie das DMI/SMBIOS (siehe Abschnitt ). v Löschen Sie die CMOS-Daten (siehe JP1 unter ).
  • Seite 294 Firmware mithilfe eines Disketten- oder CD-Images wiederherstellen. v Aktualisieren Sie den UUID (siehe Abschnitt ). v Aktualisieren Sie das DMI/SMBIOS (siehe Abschnitt ). v Löschen Sie die CMOS-Daten (siehe JP1 unter ). System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 295: Anhang A. Fehlernachrichten Des Integrierten Managementmoduls Ii (Imm2)

    Anhang A. Fehlernachrichten des integrierten Management- moduls II (IMM2) Wenn das IMM ein Hardwareereignis auf dem Server erkennt, protokolliert das IMM dieses Ereignis im Systemereignisprotokoll auf dem Server. Für jeden Ereigniscode werden die folgenden Felder angezeigt: Ereignis-ID Eine hexadezimale ID, die ein Ereignis oder eine Klasse von Ereignissen eindeutig kennzeichnet.
  • Seite 296 Wenn für dieses Feld Yes festgelegt ist und Sie den Electronic Service Agent (ESA) aktiviert haben, wird der IBM Support automatisch benach- richtigt, wenn das Ereignis generiert wird. Während Sie auf den Anruf vom IBM Support warten, können Sie die empfohlenen Aktionen für das Ereignis ausführen. Benutzeraktion Die Aktionen, die Sie ausführen sollten, um das Ereignis zu beheben.
  • Seite 297 40000002-00000000 • 40000004-00000000 40000002-00000000 Certificate Authority [arg1] has detected a [arg2] Certificate Error. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Fehler am SSL-Server, am SSL- Client oder am SSL-Zertifikat einer anerkannten Zertifizierungsstelle aufgetreten ist. Dies wird möglicherweise auch als 4000000200000000 oder 0x4000000200000000 angezeigt. Schweregrad: Fehler Alertkategorie: System - SSL-Zertifizierung Wartungsfähig: Nein...
  • Seite 298 Dies wird möglicherweise auch als 4000000700000000 oder 0x4000000700000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0007 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 299 40000008-00000000 • 4000000a-00000000 40000008-00000000 Hostname set to [arg1] by user [arg2]. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer den Hostnamen eines Management-Controllers ändert. Dies wird möglicherweise auch als 4000000800000000 oder 0x4000000800000000 angezeigt. Schweregrad: Info Alertkategorie: System – IMM-Netzwerkereignis Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0008 SNMP-Trap-ID: 37...
  • Seite 300 Benutzeraktion: Führen Sie die folgenden Schritte aus, bis der Fehler behoben ist: Stellen Sie sicher, dass das IMM- Netzkabel angeschlossen ist. Stellen Sie sicher, dass sich im Netz ein DHCP-Server befindet, der dem IMM eine IP- Adresse zuweisen kann. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 301 4000000e-00000000 • 40000010-00000000 4000000e-00000000 Remote Login Successful. Login ID: [arg1] from [arg2] at IP address [arg3]. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer sich erfolgreich am Ma- nagement-Controller anmeldet. Dies wird möglicherweise auch als 4000000e00000000 oder 0x4000000e00000000 angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 302 Schweregrad: Info Alertkategorie: System – Fernanmeldung Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0019 SNMP-Trap-ID: 30 Support automatisch benachrichtigen: Nein Benutzeraktion: Stellen Sie sicher, dass die verwendete Anmelde-ID und das Kennwort richtig sind. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 303 40000014-00000000 • 40000016-00000000 40000014-00000000 The [arg1] on system [arg2] cleared by user [arg3]. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Management-Controller-Ereignis- protokoll auf einem System von einem Benutzer gelöscht wird. Dies wird möglicherweise auch als 4000001400000000 oder 0x4000001400000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein...
  • Seite 304 Dies wird möglicherweise auch als 4000001900000000 oder 0x4000001900000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0025 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 305 4000001a-00000000 • 4000001c-00000000 4000001a-00000000 DHCP setting changed to [arg1] by user [arg2]. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer die DHCP-Einstellung ändert. Dies wird möglicherweise auch als 4000001a00000000 oder 0x4000001a00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0026 SNMP-Trap-ID:...
  • Seite 306 SNMP-Trap-ID: 22 Support automatisch benachrichtigen: Nein Benutzeraktion: Aktualisieren Sie die IMM-Firmware auf eine Version, die der Server unterstützt. Wichtig: Für eini- ge Clusterlösungen sind bestimmte Codeversionen oder koordinierte Code-Aktualisierungen erforderlich. Wenn die System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 307 40000020-00000000 • 40000022-00000000 Einheit Teil einer Clusterlösung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlösung unterstützt wird, bevor Sie den Code aktualisieren. 40000020-00000000 Management Controller [arg1] Reset was caused by restoring default values. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Management-Controller zurück- gesetzt wurde, weil ein Benutzer die Konfiguration auf die Standardwerte zurückgesetzt hat.
  • Seite 308 Dies wird möglicherweise auch als 4000002500000000 oder 0x4000002500000000 angezeigt. Schweregrad: Info Alertkategorie: System - Ereignisprotokoll zu 75 % voll Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0037 SNMP-Trap-ID: 35 Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 309 40000026-00000000 • 40000028-00000000 40000026-00000000 The [arg1] on system [arg2] is 100% full. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Management-Controller-Ereignis- protokoll auf einem System zu 100 % voll ist. Dies wird möglicherweise auch als 4000002600000000 oder 0x4000002600000000 angezeigt. Schweregrad: Info Alertkategorie: System - Ereignisprotokoll zu 75 % voll Wartungsfähig: Nein...
  • Seite 310 Dies wird möglicherweise auch als 4000002b00000000 oder 0x4000002b00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0043 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 311 4000002c-00000000 • 4000002e-00000000 4000002c-00000000 Domain Source changed to [arg1] by user [arg2]. Erläuterung: Die Domänenquelle wurde vom Benutzer geändert. Dies wird möglicherweise auch als 4000002c00000000 oder 0x4000002c00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0044 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 312 Dies wird möglicherweise auch als 4000003100000000 oder 0x4000003100000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0049 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 313 40000032-00000000 • 40000034-00000000 40000032-00000000 IPv6 DHCP enabled by user [arg1]. Erläuterung: Die Methode zur IPv6-DHCP-Zuordnung wurde durch den Benutzer aktiviert. Dies wird möglicherweise auch als 4000003200000000 oder 0x4000003200000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0050 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 314 Dies wird möglicherweise auch als 4000003700000000 oder 0x4000003700000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0055 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 315 40000038-00000000 • 4000003a-00000000 40000038-00000000 ENET[[arg1]] IPv6-Static:HstName=[arg2], IP@=[arg3], Pref=[arg4], GW@=[arg5]. Erläuterung: Die statische IPv6-Adresse ist aktiv. Dies wird möglicherweise auch als 4000003800000000 oder 0x4000003800000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0056 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 316 Dies wird möglicherweise auch als 4000003d00000000 oder 0x4000003d00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0061 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 317 4000003e-00000000 • 40000040-00000000 4000003e-00000000 SSH port number changed from [arg1] to [arg2] by user [arg3]. Erläuterung: Ein Benutzer hat die SSH-Portnummer geändert. Dies wird möglicherweise auch als 4000003e00000000 oder 0x4000003e00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0062 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 318 Dies wird möglicherweise auch als 4000004300000000 oder 0x4000004300000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0067 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 319 40000044-00000000 • 40000046-00000000 40000044-00000000 SNMP Traps port number changed from [arg1] to [arg2] by user [arg3]. Erläuterung: Ein Benutzer hat die SNMP-Trap-Portnummer geändert. Dies wird möglicherweise auch als 4000004400000000 oder 0x4000004400000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0068 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 320 Dies wird möglicherweise auch als 4000004900000000 oder 0x4000004900000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0073 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 321 4000004a-00000000 • 4000004c-00000000 4000004a-00000000 SNMP [arg1] disabled by user [arg2]. Erläuterung: Ein Benutzer hat SNMPv1 oder SNMPv3 oder Traps inaktiviert. Dies wird möglicherweise auch als 4000004a00000000 oder 0x4000004a00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0074 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 322 Dies wird möglicherweise auch als 4000004f00000000 oder 0x4000004f00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0079 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 323 40000050-00000000 • 40000052-00000000 40000050-00000000 Server General Settings set by user [arg1]: Name=[arg2], Contact=[arg3], Location=[arg4], Room=[arg5], RackID=[arg6], Rack U-position=[arg7]. Erläuterung: Ein Benutzer hat die Arbeitsumgebung konfiguriert. Dies wird möglicherweise auch als 4000005000000000 oder 0x4000005000000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0080 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein...
  • Seite 324 Dies wird möglicherweise auch als 4000005500000000 oder 0x4000005500000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0085 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 325 40000056-00000000 • 40000058-00000000 40000056-00000000 SMTP Server set by user [arg1] to [arg2]:[arg3]. Erläuterung: Ein Benutzer hat den SMTP-Server konfiguriert. Dies wird möglicherweise auch als 4000005600000000 oder 0x4000005600000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0086 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 326 Dies wird möglicherweise auch als 4000005b00000000 oder 0x4000005b00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0091 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 327 4000005c-00000000 • 4000005e-00000000 4000005c-00000000 Secure CIM/XML(HTTPS) [arg1] by user [arg2]. Erläuterung: Ein Benutzer hat sichere CIM/XML-Services aktiviert oder inaktiviert. Dies wird möglicherweise auch als 4000005c00000000 oder 0x4000005c00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0092 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 328 Dies wird möglicherweise auch als 4000006100000000 oder 0x4000006100000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0097 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 329 40000062-00000000 • 40000064-00000000 40000062-00000000 Global Login General Settings set by user [arg1]: AuthenticationMethod=[arg2], LockoutPeriod=[arg3], SessionTimeout=[arg4]. Erläuterung: Ein Benutzer ändert die allgemeinen Einstellungen für die globale Anmeldung. Dies wird möglicherweise auch als 4000006200000000 oder 0x4000006200000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0098 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein...
  • Seite 330 Dies wird möglicherweise auch als 4000006700000000 oder 0x4000006700000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0103 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 331 40000068-00000000 • 4000006a-00000000 40000068-00000000 User [arg1] custom privileges set: [arg2]. Erläuterung: Es wurden Benutzeraccountberechtigungen zugewiesen. Dies wird möglicherweise auch als 4000006800000000 oder 0x4000006800000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0104 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 332 Dies wird möglicherweise auch als 4000006d00000000 oder 0x4000006d00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0109 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 333 4000006e-00000000 • 40000070-00000000 4000006e-00000000 Alert Configuration Global Event Notification set by user [arg1]: RetryLimit=[arg2], RetryInterval=[arg3], EntryInterval=[arg4]. Erläuterung: Ein Benutzer ändert die Einstellungen für die globale Ereignisbenachrichtigung. Dies wird möglicherweise auch als 4000006e00000000 oder 0x4000006e00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0110 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein...
  • Seite 334 Dies wird möglicherweise auch als 4000007300000000 oder 0x4000007300000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0115 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 335 40000074-00000000 • 40000076-00000000 40000074-00000000 The soft minimum power cap value changed from [arg1] watts to [arg2] watts. Erläuterung: Der flexible Mindestwert für Leistungsbegrenzung wurde geändert. Dies wird möglicherweise auch als 4000007400000000 oder 0x4000007400000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0116 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein...
  • Seite 336 Dies wird möglicherweise auch als 4000007900000000 oder 0x4000007900000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0121 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 337 4000007a-00000000 • 4000007c-00000000 4000007a-00000000 Static Power Savings mode has been turned off by user [arg1]. Erläuterung: Der statische Stromsparmodus wurde vom Benutzer ausgeschaltet. Dies wird möglicherweise auch als 4000007a00000000 oder 0x4000007a00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0122 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 338 Dies wird möglicherweise auch als 4000007f00000000 oder 0x4000007f00000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0127 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 339 40000080-00000000 • 40000082-00000000 40000080-00000000 Remote Control session started by user [arg1] in [arg2] mode. Erläuterung: Es wurde eine Fernsteuerungssitzung gestartet. Dies wird möglicherweise auch als 4000008000000000 oder 0x4000008000000000 angezeigt. Schweregrad: Info Alertkategorie: Keine(r) Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0128 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information;...
  • Seite 340 Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0133 SNMP-Trap-ID: 22 Support automatisch benachrichtigen: Nein Benutzeraktion: Versuchen Sie, auf allen Knoten ein erneutes Flash-Update für die FPGA-Firmware auf dieselbe Version auszuführen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 341 CIM-Informationen: Präfix: IMM und ID: 0135 SNMP-Trap-ID: Support automatisch benachrichtigen: Ja Benutzeraktion: Der IBM Support wird dieses Problem behandeln. 40000088-00000000 Management Controller [arg1]: Configuration restoration from a file by user [arg2] completed. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem ein Benutzer eine Management-Cont- roller-Konfiguration aus einer Datei wiederherstellt und der Vorgang abgeschlossen wird.
  • Seite 342 Dies wird möglicherweise auch als 4000008b00000000 oder 0x4000008b00000000 angezeigt. Schweregrad: Info Alertkategorie: System – IMM-Netzwerkereignis Wartungsfähig: Nein CIM-Informationen: Präfix: IMM und ID: 0139 SNMP-Trap-ID: 37 Support automatisch benachrichtigen: Nein Benutzeraktion: Nur zur Information; keine Maßnahme erforderlich. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 343 80010002-0701xxxx • 80010202-0701xxxx 80010002-0701xxxx Numeric sensor [NumericSensorElementName] going low (lower non-critical) has asserted. (CMOS Battery) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein sinkender Wert zu einem Assertion-Ereignis durch einen Sensor für nicht kritische Fehler wegen Unterschrei- tung eines unteren Schwellenwerts geführt hat.
  • Seite 344 Benutzeraktion: 1. Reduzieren Sie die Umgebungstemperatur. 2. Stellen Sie sicher, dass die Luftführung ordnungs- gemäß installiert ist. 3. Überprüfen Sie den Luftstrom des Servers. Stellen Sie sicher, dass die Luft ungestört in den System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 345 80010902-0701xxxx • 80010b01-0701xxxx Server hinein- und aus dem Server hinausgelangen kann. 80010902-0701xxxx Numeric sensor [NumericSensorElementName] going high (upper critical) has asserted. Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein steigender Wert zu einem Assertion-Ereignis durch einen Sensor für kritische Fehler wegen Überschreitung eines oberen Schwellenwerts geführt hat.
  • Seite 346 SNMP-Trap-ID: 60 Support automatisch benachrichtigen: Nein Benutzeraktion: 1. Überprüfen Sie auf der IBM Support-Website, ob entsprechende Service-Bulletins oder Firmwa- reaktualisierungen für diesen GPT-Fehler vorliegen. 2. Legen Sie für die UEFI-Einstellung "DISK GPT Recovery" den Wert "Automatic" fest. 3. Ersetzen Sie die beschädigte Platte.
  • Seite 347 80070201-0301xxxx • 80070201-2001xxxx 80070201-0301xxxx Sensor [SensorElementName] has transitioned to critical from a less severe state. (CPU 1 OverTemp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Weniger schwerwiegend" zu "Kritisch" übergegangen ist. Dies wird möglicherweise auch als 800702010301xxxx oder 0x800702010301xxxx angezeigt.
  • Seite 348 Daten müssen beachtet werden (weitere Informationen hierzu finden Sie im Abschnitt zu Merkmalen und technischen Daten). 3. Stellen Sie sicher, dass der Kühlkörper für Mikroprozessor n ordnungsgemäß installiert ist. 4. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie Mikroprozessor n. (n= Mikroprozessornummer) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 349 80070201-2004xxxx • 80070202-0701xxxx 80070201-2004xxxx Sensor [SensorElementName] has transitioned to critical from a less severe state. (DIMM 4 Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Weniger schwerwiegend" zu "Kritisch" übergegangen ist. Dies wird möglicherweise auch als 800702012004xxxx oder 0x800702012004xxxx angezeigt.
  • Seite 350 Sie den Code aktualisieren. 4. Ziehen Sie das Wechselstromkabel ab, stecken Sie es wie- der ein, und führen Sie dann die Schritte 1 und 2 erneut aus. 5. Wenn der Fehler weiterhin auftritt, ersetzen Sie die System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 351 80070301-0301xxxx • 800b0008-1301xxxx Systemplatine (nur für qualifizierte Kundendiensttechniker). 80070301-0301xxxx Sensor [SensorElementName] has transitioned to non-recoverable from a less severe state. (CPU 1 OverTemp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Weniger schwerwiegend" zu "Nicht behebbar" übergegangen ist. Dies wird möglicherweise auch als 800703010301xxxx oder 0x800703010301xxxx angezeigt.
  • Seite 352 5. Ersetzen Sie den Adapter. 6. (Nur für qualifizierte Kundendiensttechniker) Überprüfen Sie, ob Mikroprozessor n richtig eingesetzt ist. 7. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Systempla- tine. (n = Mikroprozessornummer) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 353 806f0008-0a01xxxx • 806f0009-1301xxxx 806f0008-0a01xxxx [PowerSupplyElementName] has been added to container [PhysicalPackageElementName]. (Power Supply 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Netzteil hinzugefügt wurde. Dies wird möglicherweise auch als 806f00080a01xxxx oder 0x806f00080a01xxxx angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 354 Dies wird möglicherweise auch als 806f000d0402xxxx oder 0x806f000d0402xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0162 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 355 806f000d-0403xxxx • 806f000d-0405xxxx 806f000d-0403xxxx The Drive [StorageVolumeElementName] has been added. (Drive 3) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk hinzugefügt wurde. Dies wird möglicherweise auch als 806f000d0403xxxx oder 0x806f000d0403xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch –...
  • Seite 356 Sie den Code aktualisieren. 4. Entfernen Sie die Komponenten nacheinander und starten Sie den Server jedes Mal erneut, bis Sie den Fehler eingegrenzt haben. 5. Wenn der Fehler weiterhin auftritt, ersetzen Sie die Systempla- tine (nur für qualifizierte Kundendiensttechniker). Firmwarefehler: System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 357 806f000f-220102xx • 806f000f-220103xx 806f000f-220102xx Subsystem [MemoryElementName] has insufficient memory for operation. (ABR Status) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der verfügbare Speicher für den Betrieb nicht ausreichend ist. Dies wird möglicherweise auch als 806f000f220102xx oder 0x806f000f220102xx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 358 CIM-Informationen: Präfix: PLAT und ID: 0766 SNMP-Trap-ID: 50 Support automatisch benachrichtigen: Nein Benutzeraktion: Dies ist ein vom UEFI-Code erkanntes Ereignis. Der UEFI-Fehlercode (POST-Fehlercode) für dieses Ereignis befindet sich im protokollierten IMM-Nachrichtentext. Die entsprechende Benutzeraktion finden Sie unter System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 359 806f000f-22010bxx • 806f000f-22010cxx dem UEFI-Fehlercode (POST-Fehlercode) im Abschnitt zu den UEFI-Fehlercodes (POST-Fehlercodes) im Information Center. Firmwarefehler: 806f000f-22010bxx Firmware BIOS (ROM) corruption was detected on system [ComputerSystemElementName] during POST. (ABR Status) Erläuterung: Während des Selbsttests beim Einschalten (POST) wurde eine Beschädigung des Firmware-BIOS (ROM) im System erkannt.
  • Seite 360 Wenn die Einheit Teil einer Clusterlösung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlö- sung unterstützt wird, bevor Sie den Code aktualisieren. 4. Entfernen Sie beide Adapter. 5. Ersetzen Sie die Adapter- System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 361 806f0021-3001xxxx • 806f0107-0301xxxx karte. 6. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Systemplatine. Einer der folgenden PCI- Fehler: 806f0021-3001xxxx Fault in slot [PhysicalConnectorSystemElementName] on system [ComputerSystemElement- Name]. (PCI 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung einen Fehler in einem Steckplatz festgestellt hat.
  • Seite 362 Fehleranzeige für das Netzteil leuchtet, ersetzen Sie Netzteil n. 3. Wenn weder die Betriebsanzeige noch die Fehleranzeige für das Netzteil leuchten, lesen Sie die Informationen im Abschnitt zu Fehlern bei der Stromversor- gung. (n = Netzteilnummer) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 363 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Ja Benutzeraktion: 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwa- reaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. 2. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereignisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 364 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Ja Benutzeraktion: 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwa- reaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. 2. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereignisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 365 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Ja Benutzeraktion: 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwa- reaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. 2. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereignisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 366 Komponenten nacheinander in der angezeigten Reihenfolge und starten Sie nach jedem Ersetzungsvorgang den Server erneut: a. Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rückwandplatine c. Rückwandplatine des Festplattenlaufwerks (n = Nummer des Festplattenlaufwerks) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 367 806f010d-0402xxxx • 806f010d-0403xxxx 806f010d-0402xxxx The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 2) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aufgrund eines Fehlers inaktiviert wurde. Dies wird möglicherweise auch als 806f010d0402xxxx oder 0x806f010d0402xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 368 Komponenten nacheinander in der angezeigten Reihenfolge und starten Sie nach jedem Ersetzungsvorgang den Server erneut: a. Festplattenlaufwerk b. Kabel zwischen Systemplatine und Rückwandplatine c. Rückwandplatine des Festplattenlaufwerks (n = Nummer des Festplattenlaufwerks) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 369 806f010d-0406xxxx • 806f010d-0407xxxx 806f010d-0406xxxx The Drive [StorageVolumeElementName] has been disabled due to a detected fault. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aufgrund eines Fehlers inaktiviert wurde. Dies wird möglicherweise auch als 806f010d0406xxxx oder 0x806f010d0406xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 370 Dies wird möglicherweise auch als 806f01251d01xxxx oder 0x806f01251d01xxxx angezeigt. Schweregrad: Informationen Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0392 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 371 806f0207-0301xxxx • 806f020d-0400xxxx 806f0207-0301xxxx [ProcessorElementName] has Failed with FRB1/BIST condition. (CPU 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem die Bedingung "Processor Failed – FRB1/BIST" erkannt wurde. Dies wird möglicherweise auch als 806f02070301xxxx oder 0x806f02070301xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 372 Rückwandplatine 3. Ersetzen Sie die folgenden Komponenten nacheinander in der angegebenen Reihenfolge und starten Sie den Server jeweils erneut: a. Festplattenlaufwerk. b. Kabel zwischen Systemplatine und Rückwandplatine. c. Rückwandplatine des Festplattenlaufwerks. (n = Nummer des Festplattenlaufwerks) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 373 806f020d-0403xxxx • 806f020d-0404xxxx 806f020d-0403xxxx Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElement- Name]. (Drive 3) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Platteneinheit wahrscheinlich ist. Dies wird möglicherweise auch als 806f020d0403xxxx oder 0x806f020d0403xxxx angezeigt. Schweregrad: Warnung Alertkategorie: System –...
  • Seite 374 Rückwandplatine 3. Ersetzen Sie die folgenden Komponenten nacheinander in der angegebenen Reihenfolge und starten Sie den Server jeweils erneut: a. Festplattenlaufwerk. b. Kabel zwischen Systemplatine und Rückwandplatine. c. Rückwandplatine des Festplattenlaufwerks. (n = Nummer des Festplattenlaufwerks) System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 375 806f020d-0407xxxx • 806f0308-0a01xxxx 806f020d-0407xxxx Failure Predicted on drive [StorageVolumeElementName] for array [ComputerSystemElement- Name]. (Drive 7) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Platteneinheit wahrscheinlich ist. Dies wird möglicherweise auch als 806f020d0407xxxx oder 0x806f020d0407xxxx angezeigt. Schweregrad: Warnung Alertkategorie: System –...
  • Seite 376 Servers unterbrechen; warten Sie dann 10 Sekunden, bevor Sie den Server erneut starten. 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicher- fehler hilfreich sein könnte. 2. Stellen Sie sicher, dass die DIMMs fest eingesetzt sind und der DIMM-Steckplatz frei von Fremdstoffen ist.
  • Seite 377 Servers unterbrechen; warten Sie dann 10 Sekunden, bevor Sie den Server erneut starten. 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicher- fehler hilfreich sein könnte. 2. Stellen Sie sicher, dass die DIMMs fest eingesetzt sind und der DIMM-Steckplatz frei von Fremdstoffen ist.
  • Seite 378 Servers unterbrechen; warten Sie dann 10 Sekunden, bevor Sie den Server erneut starten. 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für diesen Speicher- fehler hilfreich sein könnte. 2. Stellen Sie sicher, dass die DIMMs fest eingesetzt sind und der DIMM-Steckplatz frei von Fremdstoffen ist.
  • Seite 379 Speicherfehlers inaktiviert wurde, führen Sie die für dieses Fehlerereignis vorgeschlagenen Maßnahmen durch und starten Sie den Server erneut. 3. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für dieses Speicherereignis hilfreich sein könnte. Wenn in den Protokollen kein Speicherfehler aufgezeichnet wurde und keine Fehleranzeige für DIMM-Steckplätze leuchtet, können Sie das DIMM...
  • Seite 380 Speicherfehlers inaktiviert wurde, führen Sie die für dieses Fehlerereignis vorgeschlagenen Maßnahmen durch und starten Sie den Server erneut. 3. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für dieses Speicherereignis hilfreich sein könnte. Wenn in den Protokollen kein Speicherfehler aufgezeichnet wurde und keine Fehleranzeige für DIMM-Steckplätze leuchtet, können Sie das DIMM...
  • Seite 381 Speicherfehlers inaktiviert wurde, führen Sie die für dieses Fehlerereignis vorgeschlagenen Maßnahmen durch und starten Sie den Server erneut. 3. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwareaktualisierung, die für dieses Speicherereignis hilfreich sein könnte. Wenn in den Protokollen kein Speicherfehler aufgezeichnet wurde und keine Fehleranzeige für DIMM-Steckplätze leuchtet, können Sie das DIMM...
  • Seite 382 SNMP-Trap-ID: 43 Support automatisch benachrichtigen: Ja Benutzeraktion: 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwa- reaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. 2. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereignisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 383 SNMP-Trap-ID: 43 Support automatisch benachrichtigen: Ja Benutzeraktion: 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwa- reaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. 2. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereignisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 384 SNMP-Trap-ID: 43 Support automatisch benachrichtigen: Ja Benutzeraktion: 1. Überprüfen Sie die IBM Support-Website auf einen geeigneten RETAIN-Tipp oder eine Firmwa- reaktualisierung, die für diesen Speicherfehler hilfreich sein könnte. 2. Wechseln Sie bei den fehlerhaften DIMMs (wie von den Fehleranzeigen auf der Systemplatine oder in den Ereignisprotokollen angezeigt) den Speicherkanal oder den Mikroprozessor.
  • Seite 385 806f050d-0400xxxx • 806f050d-0402xxxx 806f050d-0400xxxx Array [ComputerSystemElementName] is in critical condition. (Drive 0) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Platteneinheit einen kritischen Status aufweist. Dies wird möglicherweise auch als 806f050d0400xxxx oder 0x806f050d0400xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 386 Stand ist. 2. Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. 3. Ersetzen Sie das SAS-Kabel. 4. Überprüfen Sie die Verbindung des Kabels zur Rückwandplatine. 5. Ersetzen Sie den RAID-Adapter. 6. Ersetzen Sie das Festplattenlaufwerk, dessen Statusanzeige leuchtet. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 387 806f050d-0406xxxx • 806f0513-2582xxxx 806f050d-0406xxxx Array [ComputerSystemElementName] is in critical condition. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine Platteneinheit einen kritischen Status aufweist. Dies wird möglicherweise auch als 806f050d0406xxxx oder 0x806f050d0406xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 388 806f052b-2101xxxx • 806f0607-0301xxxx Eine Liste der unterstützten Zusatzeinrichtungen finden Sie unter der Adresse http://www.ibm.com/systems/info/ x86servers/serverproven/compat/us/. 5. Entfernen Sie beide Adapter. 6. Ersetzen Sie die PCIe-Adapter. 7. Ersetzen Sie die Adapterkarte. 806f052b-2101xxxx Invalid or Unsupported firmware or software was detected on system [ComputerSystemEle- mentName].
  • Seite 389 806f060d-0400xxxx • 806f060d-0402xxxx 806f060d-0400xxxx Array [ComputerSystemElementName] has failed. (Drive 0) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler bei einer Platteneinheit aufgetreten ist. Dies wird möglicherweise auch als 806f060d0400xxxx oder 0x806f060d0400xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 390 Benutzeraktion: 1. Stellen Sie sicher, dass die Firmware des RAID-Adapters und des Festplattenlaufwerks auf dem neuesten Stand ist. 2. Stellen Sie sicher, dass das SAS-Kabel ordnungsgemäß angeschlossen ist. 3. Ersetzen Sie das SAS-Kabel. 4. Ersetzen Sie den RAID-Adapter. 5. Ersetzen Sie das Festplattenlaufwerk, dessen Statusanzeige leuchtet. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 391 806f060d-0406xxxx • 806f070c-2001xxxx 806f060d-0406xxxx Array [ComputerSystemElementName] has failed. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler bei einer Platteneinheit aufgetreten ist. Dies wird möglicherweise auch als 806f060d0406xxxx oder 0x806f060d0406xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 392 CIM-Informationen: Präfix: PLAT und ID: 0126 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Nein Benutzeraktion: Stellen Sie sicher, dass die DIMMs in der richtigen Reihenfolge installiert wurden und in Größe, Typ, Taktfrequenz und Technologie identisch sind. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 393 806f070c-2581xxxx • 806f070d-0401xxxx 806f070c-2581xxxx Configuration Error for [PhysicalMemoryElementName] on Subsystem [MemoryElementNa- me]. (All DIMMS) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Speicher-DIMM-Konfigurationsfehler behoben wurde. Dies wird möglicherweise auch als 806f070c2581xxxx oder 0x806f070c2581xxxx angezeigt. Schweregrad: Fehler Alertkategorie: Kritisch –...
  • Seite 394 Dies wird möglicherweise auch als 806f070d0404xxxx oder 0x806f070d0404xxxx angezeigt. Schweregrad: Info Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0178 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 395 806f070d-0405xxxx • 806f070d-0407xxxx 806f070d-0405xxxx Rebuild in progress for Array in system [ComputerSystemElementName]. (Drive 5) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit läuft. Dies wird möglicherweise auch als 806f070d0405xxxx oder 0x806f070d0405xxxx angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 396 Entfernen Sie den fehlerhaften Mikroprozessor von der Systemplatine (weitere Informationen hierzu finden Sie im Abschnitt zum Entfernen eines Mikroprozessors und eines Kühlkörpers). 3. Überprüfen Sie, ob für die Server-Firm- ware eine Aktualisierung verfügbar ist. Wichtig: Für einige Clusterlösungen sind bestimmte Codeversionen oder ko- System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 397 806f0813-2582xxxx • 806f0823-2101xxxx ordinierte Code-Aktualisierungen erforderlich. Wenn die Einheit Teil einer Clusterlösung ist, überprüfen Sie, ob die neueste Codeversion für die Clusterlösung unterstützt wird, bevor Sie den Code aktualisieren. 4. Stellen Sie sicher, dass die beiden Mikroprozessoren übereinstimmen. 5. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Systemplatine.
  • Seite 398 Alertkategorie: Kritisch – Spannung Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0481 SNMP-Trap-ID: 1 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. SysBrd 12 V: SysBrd 3,3 V: SysBrd 5 V: System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 399 81010204-1d01xxxx • 81010901-0701xxxx 81010204-1d01xxxx Numeric sensor [NumericSensorElementName] going low (lower critical) has deasserted. (Fan 1 Tach) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein sinkender Wert zu einem Deassertion-Ereignis durch einen Sensor für kritische Fehler wegen Unterschrei- tung eines unteren Schwellenwerts geführt hat.
  • Seite 400 Dies wird möglicherweise auch als 810300062101xxxx oder 0x810300062101xxxx angezeigt. Schweregrad: Info Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0508 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 401 81030012-2301xxxx • 81070201-0301xxxx 81030012-2301xxxx Sensor [SensorElementName] has asserted. (OS RealTime Mod) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung ein Assertion- Ereignis für einen Sensor erkannt hat. Dies wird möglicherweise auch als 810300122301xxxx oder 0x810300122301xxxx angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 402 Dies wird möglicherweise auch als 810702012003xxxx oder 0x810702012003xxxx angezeigt. Schweregrad: Informationen Alertkategorie: Kritisch – Temperatur Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0523 SNMP-Trap-ID: 0 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 403 81070201-2004xxxx • 81070204-0a01xxxx 81070201-2004xxxx Sensor [SensorElementName] has transitioned to a less severe state from critical. (DIMM 4 Temp) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Sensor von "Kritisch" zu "Weniger schwerwiegend" übergegangen ist. Dies wird möglicherweise auch als 810702012004xxxx oder 0x810702012004xxxx angezeigt.
  • Seite 404 Dies wird möglicherweise auch als 810703010301xxxx oder 0x810703010301xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Temperatur Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0525 SNMP-Trap-ID: 0 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 405 816f0008-0a01xxxx • 816f0009-1301xxxx 816f0008-0a01xxxx [PowerSupplyElementName] has been removed from container [PhysicalPackageElementNa- me]. (Power Supply 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Netzteil entfernt wurde. Dies wird möglicherweise auch als 816f00080a01xxxx oder 0x816f00080a01xxxx angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 406 Benutzeraktion: 1. Überprüfen Sie, ob Festplattenlaufwerk n richtig eingesetzt ist (n = Nummer des Festplattenlauf- werks). Warten Sie mindestens 1 Minute, bevor Sie das Laufwerk erneut installieren. 2. Ersetzen Sie das Festplatten- System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 407 816f000d-0403xxxx • 816f000d-0404xxxx laufwerk. 3. Stellen Sie sicher, dass die Firmware des Festplattenlaufwerks und des RAID-Controllers auf dem neues- ten Stand sind. 4. Überprüfen Sie das SAS-Kabel. 816f000d-0403xxxx The Drive [StorageVolumeElementName] has been removed from unit [PhysicalPackageEle- mentName]. (Drive 3) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk entfernt wurde.
  • Seite 408 Benutzeraktion: 1. Überprüfen Sie, ob Festplattenlaufwerk n richtig eingesetzt ist (n = Nummer des Festplattenlauf- werks). Warten Sie mindestens 1 Minute, bevor Sie das Laufwerk erneut installieren. 2. Ersetzen Sie das Festplatten- System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 409 816f000f-2201ffff • 816f0021-2582xxxx laufwerk. 3. Stellen Sie sicher, dass die Firmware des Festplattenlaufwerks und des RAID-Controllers auf dem neues- ten Stand sind. 4. Überprüfen Sie das SAS-Kabel. 816f000f-2201ffff The System [ComputerSystemElementName] has detected a POST Error deassertion. (ABR Sta- tus) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Bestätigung für einen Fehler für den Selbsttest beim Einschalten (POST) aufgehoben wurde.
  • Seite 410 Dies wird möglicherweise auch als 816f01080a01xxxx oder 0x816f01080a01xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch - Stromversorgung Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0087 SNMP-Trap-ID: 4 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 411 816f0108-0a02xxxx • 816f010c-2002xxxx 816f0108-0a02xxxx [PowerSupplyElementName] has returned to OK status. (Power Supply 2) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Netzteil in den normalen Betriebsstatus zurückgekehrt ist. Dies wird möglicherweise auch als 816f01080a02xxxx oder 0x816f01080a02xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch - Stromversorgung Wartungsfähig: Nein...
  • Seite 412 Dies wird möglicherweise auch als 816f010c2581xxxx oder 0x816f010c2581xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Hauptspeicher Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0139 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Eines der DIMMs : System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 413 816f010d-0400xxxx • 816f010d-0402xxxx 816f010d-0400xxxx The Drive [StorageVolumeElementName] has been enabled. (Drive 0) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aktiviert wurde. Dies wird möglicherweise auch als 816f010d0400xxxx oder 0x816f010d0400xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch –...
  • Seite 414 Dies wird möglicherweise auch als 816f010d0405xxxx oder 0x816f010d0405xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0167 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 415 816f010d-0406xxxx • 816f010f-2201xxxx 816f010d-0406xxxx The Drive [StorageVolumeElementName] has been enabled. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Laufwerk aktiviert wurde. Dies wird möglicherweise auch als 816f010d0406xxxx oder 0x816f010d0406xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch –...
  • Seite 416 Dies wird möglicherweise auch als 816f020d0400xxxx oder 0x816f020d0400xxxx angezeigt. Schweregrad: Info Alertkategorie: System – Vorhergesagter Fehler Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0169 SNMP-Trap-ID: 27 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 417 816f020d-0401xxxx • 816f020d-0403xxxx 816f020d-0401xxxx Failure no longer Predicted on drive [StorageVolumeElementName] for array [ComputerSyste- mElementName]. (Drive 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Platteneinheit nicht mehr vorhergesagt wird. Dies wird möglicherweise auch als 816f020d0401xxxx oder 0x816f020d0401xxxx angezeigt.
  • Seite 418 Dies wird möglicherweise auch als 816f020d0406xxxx oder 0x816f020d0406xxxx angezeigt. Schweregrad: Info Alertkategorie: System – Vorhergesagter Fehler Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0169 SNMP-Trap-ID: 27 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 419 816f020d-0407xxxx • 816f0308-0a02xxxx 816f020d-0407xxxx Failure no longer Predicted on drive [StorageVolumeElementName] for array [ComputerSyste- mElementName]. (Drive 7) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Fehler an der Platteneinheit nicht mehr vorhergesagt wird. Dies wird möglicherweise auch als 816f020d0407xxxx oder 0x816f020d0407xxxx angezeigt.
  • Seite 420 Dies wird möglicherweise auch als 816f030c2003xxxx oder 0x816f030c2003xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Hauptspeicher Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0137 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 421 816f030c-2004xxxx • 816f040c-2001xxxx 816f030c-2004xxxx Scrub Failure for [PhysicalMemoryElementName] on Subsystem [MemoryElementName] has recovered. (DIMM 4) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung eine Wieder- herstellung nach einem Speicherbereinigungsfehler erkannt hat. Dies wird möglicherweise auch als 816f030c2004xxxx oder 0x816f030c2004xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch –...
  • Seite 422 Dies wird möglicherweise auch als 816f040c2004xxxx oder 0x816f040c2004xxxx angezeigt. Schweregrad: Info Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0130 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 423 816f040c-2581xxxx • 816f0507-0301xxxx 816f040c-2581xxxx [PhysicalMemoryElementName] Enabled on Subsystem [MemoryElementName]. (All DIMMS) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass der Speicher aktiviert wurde. Dies wird möglicherweise auch als 816f040c2581xxxx oder 0x816f040c2581xxxx angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 424 Dies wird möglicherweise auch als 816f050c2003xxxx oder 0x816f050c2003xxxx angezeigt. Schweregrad: Info Alertkategorie: Warnung – Hauptspeicher Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0145 SNMP-Trap-ID: 43 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 425 816f050c-2004xxxx • 816f050d-0400xxxx 816f050c-2004xxxx Memory Logging Limit Removed for [PhysicalMemoryElementName] on Subsystem [Memo- ryElementName]. (DIMM 4) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Protokollierungsgrenze des Speichers entfernt wurde. Dies wird möglicherweise auch als 816f050c2004xxxx oder 0x816f050c2004xxxx angezeigt. Schweregrad: Info Alertkategorie: Warnung –...
  • Seite 426 Dies wird möglicherweise auch als 816f050d0403xxxx oder 0x816f050d0403xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0175 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 427 816f050d-0404xxxx • 816f050d-0406xxxx 816f050d-0404xxxx Critical Array [ComputerSystemElementName] has deasserted. (Drive 4) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass ein Deassertion-Ereignis für eine kritische Platteneinheit eingetreten ist. Dies wird möglicherweise auch als 816f050d0404xxxx oder 0x816f050d0404xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch –...
  • Seite 428 Dies wird möglicherweise auch als 816f060d0400xxxx oder 0x816f060d0400xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0177 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 429 816f060d-0401xxxx • 816f060d-0403xxxx 816f060d-0401xxxx Array in system [ComputerSystemElementName] has been restored. (Drive 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine fehlerhafte Platteneinheit wiederhergestellt wurde. Dies wird möglicherweise auch als 816f060d0401xxxx oder 0x816f060d0401xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch –...
  • Seite 430 Dies wird möglicherweise auch als 816f060d0406xxxx oder 0x816f060d0406xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Festplattenlaufwerk Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0177 SNMP-Trap-ID: 5 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 431 816f060d-0407xxxx • 816f070c-2002xxxx 816f060d-0407xxxx Array in system [ComputerSystemElementName] has been restored. (Drive 7) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass eine fehlerhafte Platteneinheit wiederhergestellt wurde. Dies wird möglicherweise auch als 816f060d0407xxxx oder 0x816f060d0407xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch –...
  • Seite 432 Dies wird möglicherweise auch als 816f070c2581xxxx oder 0x816f070c2581xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Hauptspeicher Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0127 SNMP-Trap-ID: 41 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. Eines der DIMMs : System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 433 816f070d-0400xxxx • 816f070d-0402xxxx 816f070d-0400xxxx Rebuild completed for Array in system [ComputerSystemElementName]. (Drive 0) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit abgeschlossen wurde. Dies wird möglicherweise auch als 816f070d0400xxxx oder 0x816f070d0400xxxx angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 434 Dies wird möglicherweise auch als 816f070d0405xxxx oder 0x816f070d0405xxxx angezeigt. Schweregrad: Info Alertkategorie: System – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0179 SNMP-Trap-ID: Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 435 816f070d-0406xxxx • 816f0807-0301xxxx 816f070d-0406xxxx Rebuild completed for Array in system [ComputerSystemElementName]. (Drive 6) Erläuterung: Diese Nachricht ist für den Anwendungsfall vorgesehen, bei dem eine Implementierung erkannt hat, dass die Wiederherstellung der Platteneinheit abgeschlossen wurde. Dies wird möglicherweise auch als 816f070d0406xxxx oder 0x816f070d0406xxxx angezeigt. Schweregrad: Info Alertkategorie: System –...
  • Seite 436 Dies wird möglicherweise auch als 816f08132582xxxx oder 0x816f08132582xxxx angezeigt. Schweregrad: Info Alertkategorie: Kritisch – Andere Wartungsfähig: Nein CIM-Informationen: Präfix: PLAT und ID: 0241 SNMP-Trap-ID: 50 Support automatisch benachrichtigen: Nein Benutzeraktion: Keine Maßnahme erforderlich; nur zur Information. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 437 816f0a07-0301xxxx 816f0a07-0301xxxx The Processor [ProcessorElementName] is no longer operating in a Degraded State. (CPU 1) Erläuterung: Diese Nachricht ist für den Anwendungsfall bestimmt, bei dem eine Implementierung erkannt hat, dass ein Prozessor nicht mehr im herabgesetzten Status ausgeführt wird. Dies wird möglicherweise auch als 816f0a070301xxxx oder 0x816f0a070301xxxx angezeigt. Schweregrad: Info Alertkategorie: Warnung –...
  • Seite 438 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 439: Anhang B. Uefi-/Post-Diagnosecodes

    Führen Sie die Schritte in der gezeigten Reihenfolge aus, bis das Problem gelöst ist. Nachdem Sie alle Aktionen ausgeführt haben, die in diesem Feld beschrieben werden, wenden Sie sich an den IBM Support, wenn Sie das Problem nicht beheben können.
  • Seite 440 Überprüfen Sie, ob die Prozessoren gemäß den Serviceinformationen für dieses Produkt in den richtigen Steckso- ckeln installiert sind. Ist dies nicht der Fall, beheben Sie das Problem. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Prozessorfehler betreffen.
  • Seite 441 Stellen Sie sicher, dass alle Prozessoren übereinstimmende Power Segment-Werte aufweisen (z. B. 65, 95 oder 130 Watt) Wenn die Anschlusswerte übereinstimmen, prüfen Sie die Website des IBM Support auf geeignete Service-Bulle- tins oder Firmwareaktualisierungen, die diesen Prozessorfehler betreffen. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie den Prozessor. Überprüfen Sie den Prozessorsockel und ersetzen Sie zuerst die Systemplatine, wenn der Stecksockel beschädigt ist.
  • Seite 442 Überprüfen Sie, ob übereinstimmende Prozessoren gemäß den Serviceinformationen für dieses Produkt in den richtigen Prozessorsockeln installiert sind. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Prozessorfehler betreffen. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Systemplatine.
  • Seite 443 Überprüfen Sie, ob übereinstimmende Prozessoren gemäß den Serviceinformationen für dieses Produkt in den richtigen Prozessorsockeln installiert sind. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Prozessorfehler betreffen. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Systemplatine.
  • Seite 444 [I.580A4] Memory population change detected. Erläuterung: Es wurde eine Änderung bei der DIMM-Bestückung erkannt. Schweregrad: Information Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie das Systemereignisprotokoll auf nicht korrigierte DIMM-Fehler und ersetzen Sie diese DIMMs. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 445 [S.1100B] CATERR(IERR) has asserted on processor %. Erläuterung: Assertion bei Prozessor CATERR(IERR) Schweregrad: Fehler Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Prozessorfehler betreffen. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie den Prozessor. S.1100C [S.1100C] An uncorrectable error has been detected on processor %.
  • Seite 446 Setup -> System Settings -> Devices and I/O Ports -> PCIe Gen1/Gen2/Gen3 Speed Selection" oder mithilfe des Dienstprogramms für erweiterte Einstellungen (ASU) konfiguriert werden. Prüfen Sie die Website des IBM Support auf geeignete Einheitentreiber, Firmwareaktualisierungen, die Version der Serviceinformationen zu diesem Produkt oder andere Informationen, die diesen Fehler betreffen. Laden Sie den neuen Einheitentreiber und alle erforderlichen Firmwareaktualisierungen.
  • Seite 447 Erläuterung: Es wurde ein interner UEFI-Firmwarefehler erkannt und ein Systemstopp eingeleitet. Schweregrad: Fehler Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Führen Sie ein erneutes Flash-Update für das UEFI-Image durch.
  • Seite 448 Erläuterung: Es wurde ein interner UEFI-Firmwarefehler erkannt und ein Systemstopp eingeleitet. Schweregrad: Fehler Benutzeraktion: Gehen Sie wie folgt vor: Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Führen Sie ein erneutes Flash-Update für das UEFI-Image durch.
  • Seite 449 Inaktivieren Sie die Speicherspiegelung und die Verwendung von Zusatzspeicher. Wenn die Abweichung durch diese Maßnahme beseitigt wird, prüfen Sie die Website des IBM Support auf Informationen zu diesem Fehler. Führen Sie ein erneutes Flash-Update für die UEFI-Firmware durch.
  • Seite 450 Ersatzspeicher-/Paarmodus). Wird ein DIMM zu einem anderen Speicherkanal verschoben und tritt das Problem dort erneut auf, ersetzen Sie das DIMM. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Speicherfehler betreffen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 451 Schweregrad: Fehler Benutzeraktion: Gehen Sie wie folgt vor: Wenn der Prozessor oder die Firmware soeben aktualisiert wurde, prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die diesen Prozessorfehler betreffen. (Nur für qualifizierte Kundendiensttechniker) Wenn mehrere Prozessoren vorhanden sind, tauschen Sie die Pro- zessoren aus, um den betroffenen Prozessor in einen anderen Prozessorsockel zu versetzen, und führen Sie den...
  • Seite 452 Setzen Sie das IMM auf die Standardeinstellungen zurück. Setzen Sie die UEFI auf die Standardeinstellungen zurück. Führen Sie ein erneutes Flash-Update für die IMM- und UEFI-Firmware durch. (Nur für qualifizierte Kundendiensttechniker) Ersetzen Sie die Systemplatine. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 453 PFA (Predictive Failure Analysis) dort erneut ansetzt, ersetzen Sie das verschobene DIMM. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins, die diesen Speicherfehler betreffen. (Link zu den Service-Bulletins des IBM Support) (Nur für qualifizierte Kundendiensttechniker) Wenn das Problem für denselben DIMM-Steckplatz erneut auftritt, überprüfen Sie den DIMM-Steckplatz auf Fremdkörper und entfernen Sie diese gegebenenfalls.
  • Seite 454 Wenn das System vor kurzem installiert, verschoben oder gewartet wurde, stellen Sie sicher, dass der Akku rich- tig eingesetzt ist. Prüfen Sie die Website des IBM Support auf geeignete Service-Bulletins oder Firmwareaktualisierungen, die die- sen Fehler betreffen. Ersetzen Sie die CMOS-Batterie.

  • Seite 455: Anhang C. Testergebnisse Für Dsa-Diagnosetests

    Anhang C. Testergebnisse für DSA-Diagnosetests Nach dem Ausführen der DSA-Diagnosetests können Sie anhand dieser Informatio- nen alle gefundenen Probleme lösen. Testergebnisse für DSA Broadcom-Netzwerk Die folgenden Nachrichten können ausgegeben werden, wenn Sie den Broadcom- Netzwerktest ausführen. 405-000-000 BRCM:TestControlRegisters Test Passed Erläuterung: Der Test wurde bestanden.
  • Seite 456 Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 405-007-000 BRCM:TestLEDs Test Passed Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 457 405-800-000 • 405-804-000 405-800-000 BRCM:TestControlRegisters Test Aborted Erläuterung: Der Steuerregistertest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 405-801-000 BRCM:TestMIIRegisters Test Aborted Erläuterung: Der MII-Registertest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 405-802-000 BRCM:TestEEPROM Test Aborted Erläuterung: Der EEPROM-Test wurde abgebrochen.
  • Seite 458 Abschnitt für diese Komponente. 2. Führen Sie den Test erneut aus. 3. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 459 405-901-000 • 405-903-000 405-901-000 BRCM:TestMIIRegisters Test Failed Erläuterung: Beim Testen der internen PHY-Register wurde ein Fehler festgestellt. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Prüfen Sie die Komponenten-Firmwareversion und führen Sie bei Bedarf ein Upgrade durch. Die installierte Firm- wareversion finden Sie im Ereignisprotokoll zur DSA-Diagnose (DSA Diagnostic Event Log) im Firmware/VPD- Abschnitt für diese Komponente.
  • Seite 460 Abschnitt für diese Komponente. 2. Führen Sie den Test erneut aus. 3. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 461: Testergebnisse Für Dsa Brocade-Netzwerktest

    405-907-000 • 218-001-000 405-907-000 BRCM:TestLEDs Test Failed Erläuterung: Bei der Funktionsprüfung der Status-LEDs wurde ein Fehler festgestellt. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Prüfen Sie die Komponenten-Firmwareversion und führen Sie bei Bedarf ein Upgrade durch. Die installierte Firm- wareversion finden Sie im Ereignisprotokoll zur DSA-Diagnose (DSA Diagnostic Event Log) im Firmware/VPD- Abschnitt für diese Komponente.
  • Seite 462 Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 218-006-000 Brocade:InternalLoopbackTest Passed Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 463 218-800-000 • 218-804-000 218-800-000 Brocade:MemoryTest Aborted Erläuterung: Der Test wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 218-801-000 Brocade:ExternalLoopbackTest Aborted Erläuterung: Der Test wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 218-802-000 Brocade:SerdesLoopbackTest Aborted Erläuterung: Der Test wurde abgebrochen.
  • Seite 464 1. Führen Sie den Test erneut aus. 2. Überprüfen Sie, ob die Firmware die richtige Version aufweist. 3. Führen Sie den Test erneut aus. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 218-901-000 Brocade:ExternalLoopbackTest Failed Erläuterung: Fehler beim Prüfschleifentest festgestellt.
  • Seite 465 1. Führen Sie den Test erneut aus. 2. Überprüfen Sie, ob die Firmware die richtige Version aufweist. 3. Führen Sie den Test erneut aus. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 218-903-000 Brocade:PCILoopbackTest Failed Erläuterung: Fehler beim Prüfschleifentest festgestellt.

  • Seite 466: Testergebnisse Für Die Dsa-Prüfpunktanzeige

    1. Führen Sie den Test erneut aus. 2. Überprüfen Sie, ob die Firmware die richtige Version aufweist. 3. Führen Sie den Test erneut aus. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 218-906-000 Brocade:InternalLoopbackTest Failed Erläuterung: Fehler beim Prüfschleifentest festgestellt.

  • Seite 467: Testergebnisse Für Dsa Cpu-Belastungstest

    180-801-000 • 180-901-000 180-801-000 Check-point Panel Test Aborted Erläuterung: Der Prüfpunktanzeigentest wurde abgebrochen. BMC kann nicht überprüfen, ob das Kabel für die Be- dienerinformationsanzeige verbunden ist. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 468 6. Wenn das System nicht mehr reagiert, schalten Sie das System aus und wieder ein und führen Sie den Test an- schließend erneut aus. 7. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 469 089-803-000 • 089-901-000 089-803-000 CPU Stress Test Aborted Erläuterung: CPU-Belastungstest abgebrochen. Speicherkapazität reicht für die Ausführung des Tests nicht aus. Es ist mindestens 1 GB erforderlich. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein 089-804-000 CPU Stress Test Aborted Erläuterung: CPU-Belastungstest abgebrochen.

  • Seite 470: Testergebnisse Für Dsa Emulex-Adapter

    Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 516-800-000 ELXUCNA: NIC MAC LoopBackTest Aborted Erläuterung: Der Prüfschleifentest in der MAC-Schicht wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 471 516-801-000 • 516-901-000 516-801-000 ELXUCNA: NIC PHY LoopBackTest Aborted Erläuterung: Der Prüfschleifentest in der physikalischen Schicht wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 516-802-000 ELXUCNA: ELXUCNA: NIC LED(Beacon)Test Aborted Erläuterung: Die Überprüfung der Status-LEDs wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein...

  • Seite 472: Testergebnisse Für Dsa Exa-Port-Pingtest

    2. Stellen Sie sicher, dass die Kabelverbindungen für die Skalierbarkeit den Spezifikationen entsprechen. 3. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. 4. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen Technical Service-Mitarbeiter. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 473 401-802-000 • 401-901-001 401-802-000 EXA Port Ping Test Aborted Erläuterung: Der Pingtest für den EXA-Port wurde abgebrochen. Die Portverbindungen sind möglicherweise nicht richtig. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Lösen Sie die Netzkabel, warten Sie 45 Sekunden, schließen Sie die Netzkabel wieder an und führen Sie den Test erneut aus.

  • Seite 474: Testergebnisse Für Dsa-Festplattenlaufwerk

    2. Führen Sie den Test erneut aus. 3. Überprüfen Sie, ob die Firmware die aktuelle Version aufweist. 4. Führen Sie den Test erneut aus. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen Technical Support-Mitarbeiter. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 475: Testergebnisse Für Dsa Intel-Netzwerk

    406-000-000 • 406-003-000 Testergebnisse für DSA Intel-Netzwerk Die folgenden Nachrichten können ausgegeben werden, wenn Sie den Intel-Netz- werktest ausführen. 406-000-000 IANet:Registers Test Passed Erläuterung: Der Test wurde bestanden. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 406-001-000 IANet:EEPROM Test Passed Erläuterung: Der Test wurde bestanden.
  • Seite 476 Erläuterung: Der FIFO-Test wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 406-803-000 IANet:Interrupts Test Aborted Erläuterung: Der Interrupttest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 477 406-804-000 • 406-901-000 406-804-000 IANet:Loopback Test Aborted Erläuterung: Der Prüfschleifentest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 406-900-000 IANet:Registers Test Failed Erläuterung: Beim Registertest wurde ein Fehler festgestellt. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 478 2. Prüfen Sie die Komponenten-Firmwareversion und führen Sie bei Bedarf ein Upgrade durch. Die installierte Firm- wareversion finden Sie im Ereignisprotokoll zur DSA-Diagnose (DSA Diagnostic Event Log) im Firmware/VPD- Abschnitt für diese Komponente. 3. Führen Sie den Test erneut aus. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 479: Testergebnisse Für Dsa Lsi-Festplattenlaufwerk

    2. Führen Sie den Test erneut aus. 3. Überprüfen Sie, ob die Firmware die aktuelle Version aufweist. 4. Führen Sie den Test erneut aus. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. Anhang C. Testergebnisse für DSA-Diagnosetests...

  • Seite 480: Testergebnisse Für Dsa Mellanox-Adapter

    Erläuterung: Der Porttest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 408-801-000 MLNX:MLNX_DiagnosticTestIBPort Test Aborted Erläuterung: Der Porttest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 481: Testergebnisse Für Den Dsa-Speicherisolationstest

    408-900-000 • 201-000-000 408-900-000 MLNX:MLNX_DiagnosticTestEthernetPort Test Failed Erläuterung: Der Porttest ist fehlgeschlagen. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass sich die physische Verbindung des getesteten Ports im Status "Aktiv" befindet. 2.
  • Seite 482 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 483 201-811-001 • 201-811-003 201-811-001 Standalone Memory Test Aborted Erläuterung: SMBIOS-Schlüssel "_SM_" nicht gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 484 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 485 201-812-003 • 201-813-001 201-812-003 Standalone Memory Test Aborted Erläuterung: Hauptspeichertest wird für dieses System nicht unterstützt. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 486 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 487 201-814-001 • 201-814-003 201-814-001 Standalone Memory Test Aborted Erläuterung: Chipsatzfehler: Scubbing-Funktion für CPU kann nicht inaktiviert werden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 488 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 489 201-815-003 • 201-816-001 201-815-003 Standalone Memory Test Aborted Erläuterung: Programmfehler bei der Auswahl der Schnellspeicher-Menüoption. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 490 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 491 201-818-001 • 201-818-003 201-818-001 Standalone Memory Test Aborted Erläuterung: SMBIOS-Schlüssel "_SM_" nicht gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 492 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 493 201-819-003 • 201-820-001 201-819-003 Standalone Memory Test Aborted Erläuterung: Die Start-Ende-Adressbereiche liegen im eingeschränkten Bereich des Speichers. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 494 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 495 201-821-001 • 201-821-003 201-821-001 Standalone Memory Test Aborted Erläuterung: MTRR-Register mit variablem Bereich sind größer als MTRR-Register mit festem Bereich. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 496 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 497 201-822-003 • 201-824-001 201-822-003 Standalone Memory Test Aborted Erläuterung: Ungültige MTRR-Serviceanforderung. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 498 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 499 201-826-001 • 201-826-003 201-826-001 Standalone Memory Test Aborted Erläuterung: BIOS: Speichercontroller wurde inaktiviert. Gehen Sie zur Konfigurationsseite und aktivieren Sie den Speichercontroller. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 500 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 501 201-827-003 • 201-844-001 201-827-003 Standalone Memory Test Aborted Erläuterung: BIOS: ECC-Funktion durch BIOS inaktiviert. Gehen Sie zur Konfigurationsseite und aktivieren Sie die ECC-Generierung. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 502 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 503 201-845-001 • 201-845-003 201-845-001 Standalone Memory Test Aborted Erläuterung: Chipsatzfehler: Problem beim Löschen der Steuerregister für die MSR-Maschinenprüfung aufgetreten. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 504 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 505 201-859-003 • 201-860-001 201-859-003 Standalone Memory Test Aborted Erläuterung: UNGÜLTIGER XSECSRAT-Typ. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 506 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 507 201-861-001 • 201-861-003 201-861-001 Standalone Memory Test Aborted Erläuterung: Kein SRAT-Type 1 gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 508 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 509 201-862-003 • 201-863-001 201-862-003 Standalone Memory Test Aborted Erläuterung: Keine OEM1-Struktur gefunden. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 510 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 511 201-864-001 • 201-864-003 201-864-001 Standalone Memory Test Aborted Erläuterung: Kein GAS in OEM1 zugeordnet. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 512 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 513 201-865-003 • 201-866-001 201-865-003 Standalone Memory Test Aborted Erläuterung: Kein XSECSRAT-Schlüssel in OEM0-Struktur. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 514 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 515 201-867-001 • 201-867-003 201-867-001 Standalone Memory Test Aborted Erläuterung: EFI/SAL: Der Puffer ist nicht zugeordnet. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 516 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 517 201-868-003 • 201-869-001 201-868-003 Standalone Memory Test Aborted Erläuterung: EFI/SAL: Der in GetMemoryMap zugeordnete Puffer ist zu klein. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 518 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 519 201-870-001 • 201-870-003 201-870-001 Standalone Memory Test Aborted Erläuterung: Die CPU-Domäne in ACPI ist nicht gültig. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 520 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 521 201-871-003 • 201-877-001 201-871-003 Standalone Memory Test Aborted Erläuterung: Es wurde eine Datenabweichung festgestellt. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 522 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 523 201-878-001 • 201-878-003 201-878-001 Standalone Memory Test Aborted Erläuterung: Die Ersatzspeicherfunktion muss inaktiviert werden. Gehen Sie zur Konfigurationsseite und inaktivie- ren Sie die Ersatzspeicherfunktion. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 524 3. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Setzen Sie die DIMMs zurück. Stellen Sie die Stromversorgung wieder her. 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 525 201-885-003 • 201-886-001 201-885-003 Standalone Memory Test Aborted Erläuterung: Prozessor unterstützt keine MTRR-Registerbearbeitung. Schreiben in Speicher ohne Cache nicht mög- lich. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 526 4. Achten Sie darauf, dass DSA und BIOS/uEFI die aktuelle Version aufweisen. 201-899-000 Standalone Memory Test Aborted Erläuterung: Der Speicherdiagnosetest wurde vom Benutzer abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 527 201-899-001 • 201-901-000 201-899-001 Standalone Memory Test Aborted Erläuterung: Der Speicherdiagnosetest wurde vom Benutzer abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 201-899-002 Standalone Memory Test Aborted Erläuterung: Der Speicherdiagnosetest wurde vom Benutzer abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 201-899-003...
  • Seite 528 6. Stellen Sie sicher, dass alle DIMMs im Configuration/Setup Utility-Programm aktiviert sind. 7. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 529: Testergebnisse Dsa-Speicherbelastungstest

    201-901-003 • 202-801-000 201-901-003 Standalone Memory Test Failed Erläuterung: Der Speicherdiagnosetest ist fehlgeschlagen. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus. 2.
  • Seite 530 7. Führen Sie die standardmäßige DSA-Speicherdiagnose durch, um den gesamten Speicher zu prüfen. 8. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 531: Testergebnisse Für Dsa Nvidia Gpu

    202-902-000 • 409-003-000 202-902-000 MemStr Test Failed Erläuterung: Speicherkapazität reicht für die Ausführung des Tests nicht aus. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass der gesamte Speicher aktiviert ist, indem Sie "Available System Memory" im Abschnitt "Re- source Utilization"...
  • Seite 532 Erläuterung: Der NVIDIA-Benutzerdiagnosetest wurde abgebrochen. Schweregrad: Ereignis Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein 409-803-000 Nvidia::DiagnosticServiceProvider::Bandwidth Test Aborted Erläuterung: Der NVIDIA-GPU-Bandbreitentest wurde abgebrochen. Schweregrad: Warnung Wartungsfähig: Nein Behebbar: Nein Support automatisch benachrichtigen: Nein System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 533 4. Führen Sie die Diagnose mit derselben GPU erneut auf dem System aus, das betriebsbereit ist. Diagnosefehler können durch verschiedene Systemfehler verursacht werden. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. Anhang C. Testergebnisse für DSA-Diagnosetests...
  • Seite 534 4. Führen Sie die Diagnose mit derselben GPU erneut auf dem System aus, das betriebsbereit ist. Diagnosefehler können durch verschiedene Systemfehler verursacht werden. 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 409-904-000 Nvidia::DiagnosticServiceProvider::Query Test Failed Erläuterung: Der NVIDIA-GPU-Abfragetest ist fehlgeschlagen.

  • Seite 535: Testergebnisse Für Dsa-Optisches Laufwerk

    409-906-000 • 215-801-000 5. Wenn das Problem weiterhin auftritt, wenden Sie sich an den zuständigen IBM Technical Support-Mitarbeiter. 409-906-000 Nvidia::DiagnosticServiceProvider::Binomial Test Failed Erläuterung: Der NVIDIA-GPU-Binomialtest ist fehlgeschlagen. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 536 Kabel. Tauschen Sie beschädigte Kabel aus. 4. Führen Sie den Test erneut aus. 5. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 537 215-901-000 • 215-903-000 215-901-000 Optical Drive Test Aborted Erläuterung: Der Test des optischen Laufwerks wurde abgebrochen. Kein Datenträger im Laufwerk gefunden. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Legen Sie eine neue CD oder DVD in das Laufwerk ein und warten Sie 15 Sekunden, bis der Datenträger erkannt wurde.

  • Seite 538: Testergebnisse Bei Der Dsa-Systemverwaltung

    1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 539 166-803-001 • 166-805-001 166-803-001 IMM I2C Test Aborted Erläuterung: Knoten ausgelastet. Versuchen Sie es später erneut. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.
  • Seite 540 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 541 166-809-001 • 166-811-001 166-809-001 IMM I2C Test Aborted Erläuterung: Anforderungsdaten abgeschnitten. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her.
  • Seite 542 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 543 166-815-001 • 166-817-001 166-815-001 IMM I2C Test Aborted Erläuterung: Ungültiges Datenfeld in Anforderung. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.
  • Seite 544 1. Schalten Sie das System aus und trennen Sie es von der Stromversorgung. Warten Sie 45 Sekunden. Stellen Sie die Stromversorgung wieder her. 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 545 166-821-001 • 166-823-001 166-821-001 IMM I2C Test Aborted Erläuterung: Befehlsantwort konnte nicht bereitgestellt werden. BMC-Initialisierung läuft. Schweregrad: Warnung Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.
  • Seite 546 2. Achten Sie darauf, dass DSA und BMC/IMM die aktuelle Version aufweisen. 3. Führen Sie den Test erneut aus. 4. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 547: Testergebnisse Beim Dsa-Bandlaufwerk

    166-907-001 • 264-901-000 166-907-001 IMM I2C Test Failed Erläuterung: Das IMM gibt einen Fehler im Temperatursensorbus an (BUS 6). Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Führen Sie die angegebenen Aktionen nacheinander aus und führen Sie den Test nach jeder Aktion erneut aus: 1.
  • Seite 548 3. Führen Sie den Test erneut aus. 4. Achten Sie darauf, dass die Laufwerk-Firmware den aktuellen Stand aufweist. 5. Führen Sie den Test nach dem Upgrade auf die aktuelle Firmwareversion erneut aus. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...
  • Seite 549 264-905-000 • 264-906-000 6. Bleibt der Fehler weiterhin bestehen, finden Sie weitere Korrekturmaßnahmen im Abschnitt "Fehlerbehebung nach Symptom" im "Installations- und Wartungshandbuch" zum System. 264-905-000 Tape Test Failed Erläuterung: Bandtest fehlgeschlagen. Softwarefehler: ungültige Anforderung. Schweregrad: Fehler Wartungsfähig: Ja Behebbar: Nein Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1.
  • Seite 550 Support automatisch benachrichtigen: Nein Benutzeraktion: Gehen Sie wie folgt vor: 1. Stellen Sie sicher, dass der Datenträger vorhanden ist. 2. Reinigen Sie das Bandlaufwerk mithilfe der entsprechenden Reinigungsdatenträger und installieren Sie neue Da- tenträger. System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 551: Anhang D. Hilfe Und Technische Unterstützung Anfordern

    Stellen Sie für den IBM Support folgende Informationen zusammen. Mithilfe die- ser Daten findet der IBM Support schnell eine Lösung für Ihr Problem und kann sicherstellen, dass Sie genau die Servicestufe erhalten, die Sie vertraglich verein- bart haben.

  • Seite 552: Dokumentation Verwenden

    Sie eine ESR ausgefüllt und abgesendet haben. Viele Probleme können Sie ohne Fremdunterstützung lösen, indem Sie die Vorge- hensweisen zur Fehlerbehebung befolgen, die IBM in der Onlinehilfe oder in der Begleitdokumentation Ihres IBM Produkts zur Verfügung stellt. In der Begleitdoku- mentation zu Ihrem IBM System sind auch die Diagnosetests beschrieben, die Sie selbst durchführen können.

  • Seite 553: Vorgehensweise Zum Senden Von Dsa-Daten An Ibm

    Sicherer Upload mit der Seriennummer des Systems: https:// www.ecurep.ibm.com/app/upload_hw Personalisierte Unterstützungswebseite erstellen Sie können durch die gezielte Angabe von IBM Produkten, an denen Sie interes- siert sind, eine personalisierte Support-Website erstellen. Wenn Sie eine personalisierte Unterstützungswebseite erstellen möchten, rufen Sie folgende Adresse auf: http://www.ibm.com/support/mynotifications.

  • Seite 554: Hardware-Service Und -Unterstützung

    Hardware-Service können Sie über Ihren IBM Reseller oder über IBM Services er- halten. Um nach einem Reseller zu suchen, der durch IBM zur Bereitstellung von Herstel- lerservice autorisiert wurde, rufen Sie http://www.ibm.com/partnerworld auf und klicken Sie rechts auf der Seite auf Business Partner suchen. Telefonnummern für den IBM Support finden Sie unter http://www.ibm.com/planetwide .

  • Seite 555: Bemerkungen

    Service für den Kunden bereitgestellt und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestand- teil des Materials für dieses IBM Produkt. Die Verwendung dieser Websites ge- schieht auf eigene Verantwortung.

  • Seite 556: Marken

    IBM, das IBM Logo und ibm.com sind Marken der International Business Machi- nes Corporation. Weitere Produkt- und Servicenamen können Marken von IBM oder anderen Unternehmen sein. Eine aktuelle Liste der IBM Marken finden Sie auf der Webseite unter http:// www.ibm.com/legal/us/en/copytrade.shtml. Adobe und PostScript sind entweder eingetragene Marken oder Marken der Adobe Systems Incorporated in den USA und/oder anderen Ländern.

  • Seite 557: Verunreinigung Durch Staubpartikel

    (TBW) angegeben. Eine Einheit, die dieses Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. IBM ist für den Austausch einer Ein- heit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichte Spezifikationen angegeben) überschritten hat, nicht ver-...

  • Seite 558: Dokumentationsformat

    U.S.A. Geben Sie in der Anforderung die Teilenummer und den Titel der Veröffentlichung Werden an IBM Informationen eingesandt, gewährt der Einsender IBM ein nicht ausschließliches Recht zur beliebigen Verwendung oder Verteilung dieser Informa- tionen, ohne dass eine Verpflichtung gegenüber dem Einsender entsteht.

  • Seite 559: Hinweis Zu Bestimmungen Zur Telekommunikation

    Properly shielded and grounded cables and connectors must be used in order to meet FCC emission limits. IBM is not responsible for any radio or television inter- ference caused by using other than recommended cables and connectors or by un- authorized changes or modifications to this equipment.

  • Seite 560: European Union Emc Directive Conformance Statement

    A ein. Um dieses sicherzustellen, sind die Geräte wie in den Handbüchern beschrieben zu installieren und zu betreiben. Des Weiteren dürfen auch nur von IBM empfohlene Kabel angeschlossen werden. IBM übernimmt keine Verantwortung für die Einhal- tung der Schutzanforderungen, wenn das Produkt ohne Zustimmung von IBM ver- ändert bzw.

  • Seite 561: Japan Vcci Class A Statement

    Armonk, New York 10504 914-499-1900 Der verantwortliche Ansprechpartner des Herstellers in der EU ist: IBM Deutschland GmbH Technical Regulations, Abteilung M372 IBM-Allee 1, 71139 Ehningen, Deutschland Postanschrift: 71137 Ehningen Telefon: +49 7032 15 2941 E-Mail: lugi@de.ibm.com Generelle Informationen: Das Gerät erfüllt die Schutzanforderungen nach EN 55024 und EN 55022 Klasse A.

  • Seite 562: Japan Electronics And Information Technology Industries Association (Jeita) Statement

    This is for any areas other than home. Russia Electromagnetic Interference (EMI) Class A Statement People's Republic of China Class A Electronic Emission State- ment System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 563: Taiwan Class A Compliance Statement

    Taiwan Class A Compliance Statement Bemerkungen...
  • Seite 564 System x3100 M4 Typ 2582: Installations- und Servicehandbuch...

  • Seite 565: Index
