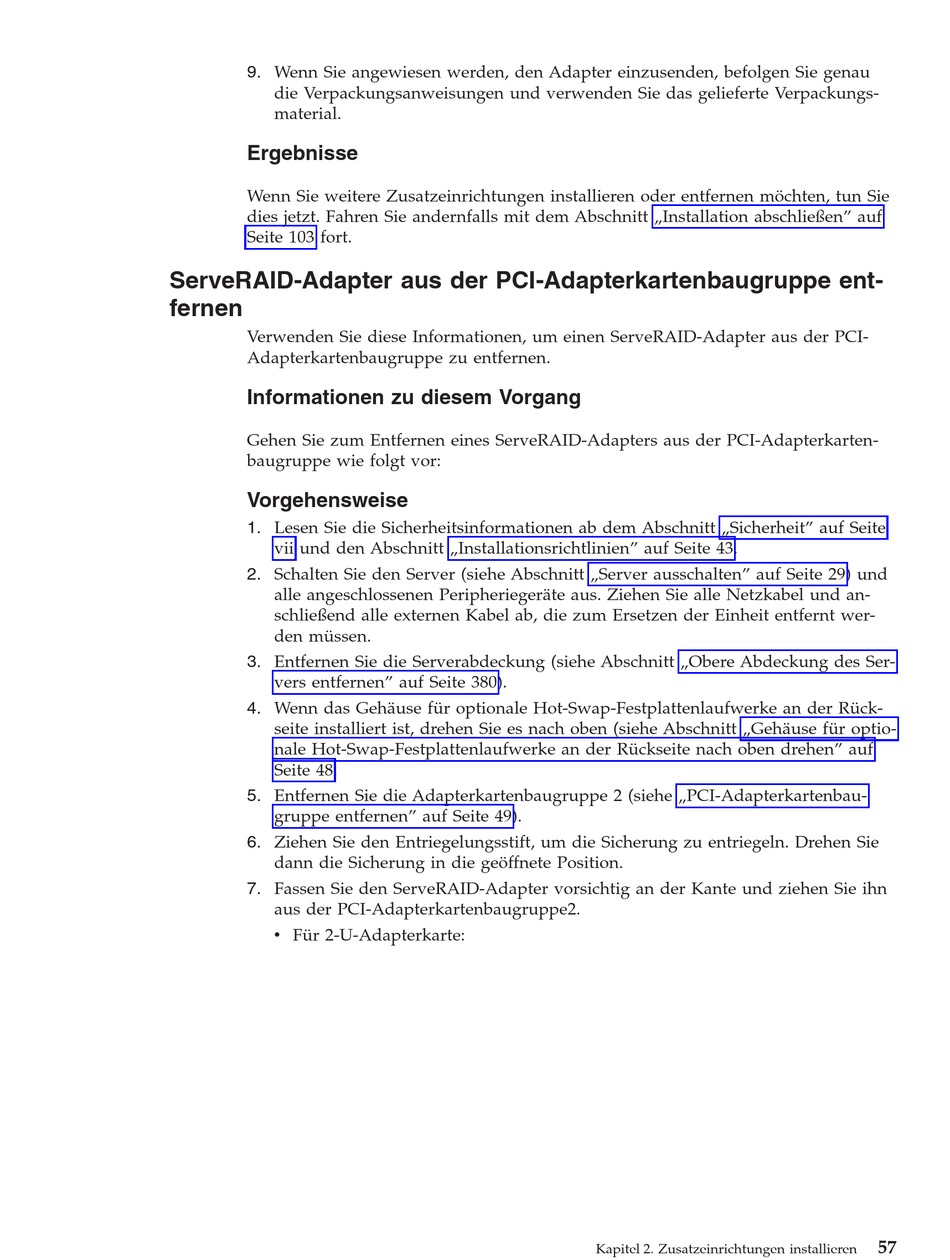

9. Wenn Sie angewiesen werden, den Adapter einzusenden, befolgen Sie genau
die Verpackungsanweisungen und verwenden Sie das gelieferte Verpackungs-
material.
Ergebnisse
Wenn Sie weitere Zusatzeinrichtungen installieren oder entfernen möchten, tun Sie
dies jetzt. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen" auf
Seite 103 fort.
ServeRAID-Adapter aus der PCI-Adapterkartenbaugruppe ent-
fernen
Verwenden Sie diese Informationen, um einen ServeRAID-Adapter aus der PCI-
Adapterkartenbaugruppe zu entfernen.
Informationen zu diesem Vorgang
Gehen Sie zum Entfernen eines ServeRAID-Adapters aus der PCI-Adapterkarten-
baugruppe wie folgt vor:
Vorgehensweise
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit" auf Seite
vii und den Abschnitt „Installationsrichtlinien" auf Seite 43.
2. Schalten Sie den Server (siehe Abschnitt „Server ausschalten" auf Seite 29) und
alle angeschlossenen Peripheriegeräte aus. Ziehen Sie alle Netzkabel und an-
schließend alle externen Kabel ab, die zum Ersetzen der Einheit entfernt wer-
den müssen.
3. Entfernen Sie die Serverabdeckung (siehe Abschnitt „Obere Abdeckung des Ser-
vers entfernen" auf Seite 380).
4. Wenn das Gehäuse für optionale Hot-Swap-Festplattenlaufwerke an der Rück-
seite installiert ist, drehen Sie es nach oben (siehe Abschnitt „Gehäuse für optio-
nale Hot-Swap-Festplattenlaufwerke an der Rückseite nach oben drehen" auf
Seite 48.
5. Entfernen Sie die Adapterkartenbaugruppe 2 (siehe „PCI-Adapterkartenbau-
gruppe entfernen" auf Seite 49).
6. Ziehen Sie den Entriegelungsstift, um die Sicherung zu entriegeln. Drehen Sie
dann die Sicherung in die geöffnete Position.
7. Fassen Sie den ServeRAID-Adapter vorsichtig an der Kante und ziehen Sie ihn
aus der PCI-Adapterkartenbaugruppe2.
v Für 2-U-Adapterkarte:
Kapitel 2. Zusatzeinrichtungen installieren
57
