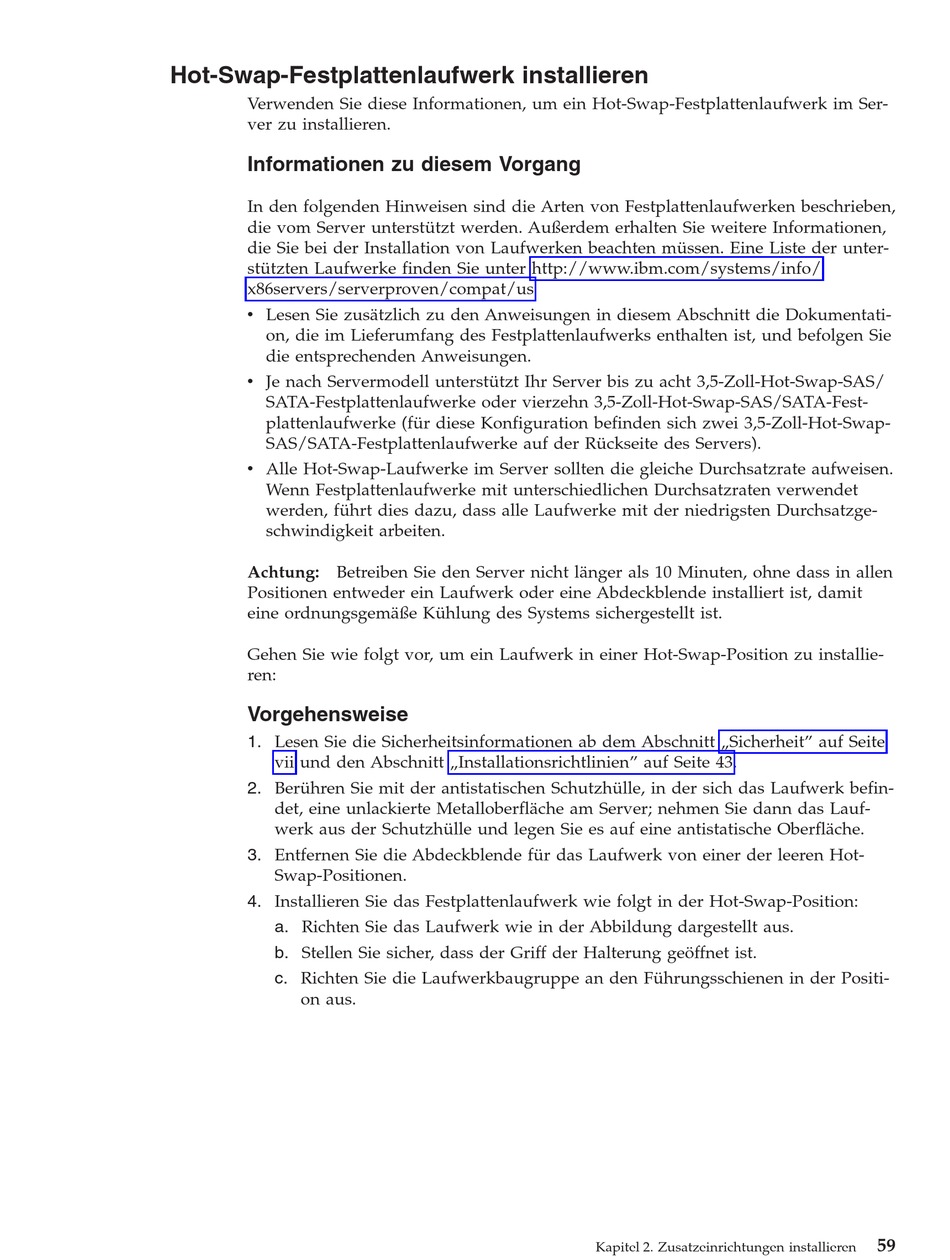

Hot-Swap-Festplattenlaufwerk installieren
Verwenden Sie diese Informationen, um ein Hot-Swap-Festplattenlaufwerk im Ser-
ver zu installieren.
Informationen zu diesem Vorgang
In den folgenden Hinweisen sind die Arten von Festplattenlaufwerken beschrieben,
die vom Server unterstützt werden. Außerdem erhalten Sie weitere Informationen,
die Sie bei der Installation von Laufwerken beachten müssen. Eine Liste der unter-
stützten Laufwerke finden Sie unter http://www.ibm.com/systems/info/
x86servers/serverproven/compat/us
v Lesen Sie zusätzlich zu den Anweisungen in diesem Abschnitt die Dokumentati-
on, die im Lieferumfang des Festplattenlaufwerks enthalten ist, und befolgen Sie
die entsprechenden Anweisungen.
v Je nach Servermodell unterstützt Ihr Server bis zu acht 3,5-Zoll-Hot-Swap-SAS/
SATA-Festplattenlaufwerke oder vierzehn 3,5-Zoll-Hot-Swap-SAS/SATA-Fest-
plattenlaufwerke (für diese Konfiguration befinden sich zwei 3,5-Zoll-Hot-Swap-
SAS/SATA-Festplattenlaufwerke auf der Rückseite des Servers).
v Alle Hot-Swap-Laufwerke im Server sollten die gleiche Durchsatzrate aufweisen.
Wenn Festplattenlaufwerke mit unterschiedlichen Durchsatzraten verwendet
werden, führt dies dazu, dass alle Laufwerke mit der niedrigsten Durchsatzge-
schwindigkeit arbeiten.
Achtung: Betreiben Sie den Server nicht länger als 10 Minuten, ohne dass in allen
Positionen entweder ein Laufwerk oder eine Abdeckblende installiert ist, damit
eine ordnungsgemäße Kühlung des Systems sichergestellt ist.
Gehen Sie wie folgt vor, um ein Laufwerk in einer Hot-Swap-Position zu installie-
ren:
Vorgehensweise
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit" auf Seite
vii und den Abschnitt „Installationsrichtlinien" auf Seite 43.
2. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Laufwerk befin-
det, eine unlackierte Metalloberfläche am Server; nehmen Sie dann das Lauf-
werk aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche.
3. Entfernen Sie die Abdeckblende für das Laufwerk von einer der leeren Hot-
Swap-Positionen.
4. Installieren Sie das Festplattenlaufwerk wie folgt in der Hot-Swap-Position:
a. Richten Sie das Laufwerk wie in der Abbildung dargestellt aus.
b. Stellen Sie sicher, dass der Griff der Halterung geöffnet ist.
c. Richten Sie die Laufwerkbaugruppe an den Führungsschienen in der Positi-
on aus.
Kapitel 2. Zusatzeinrichtungen installieren
59
