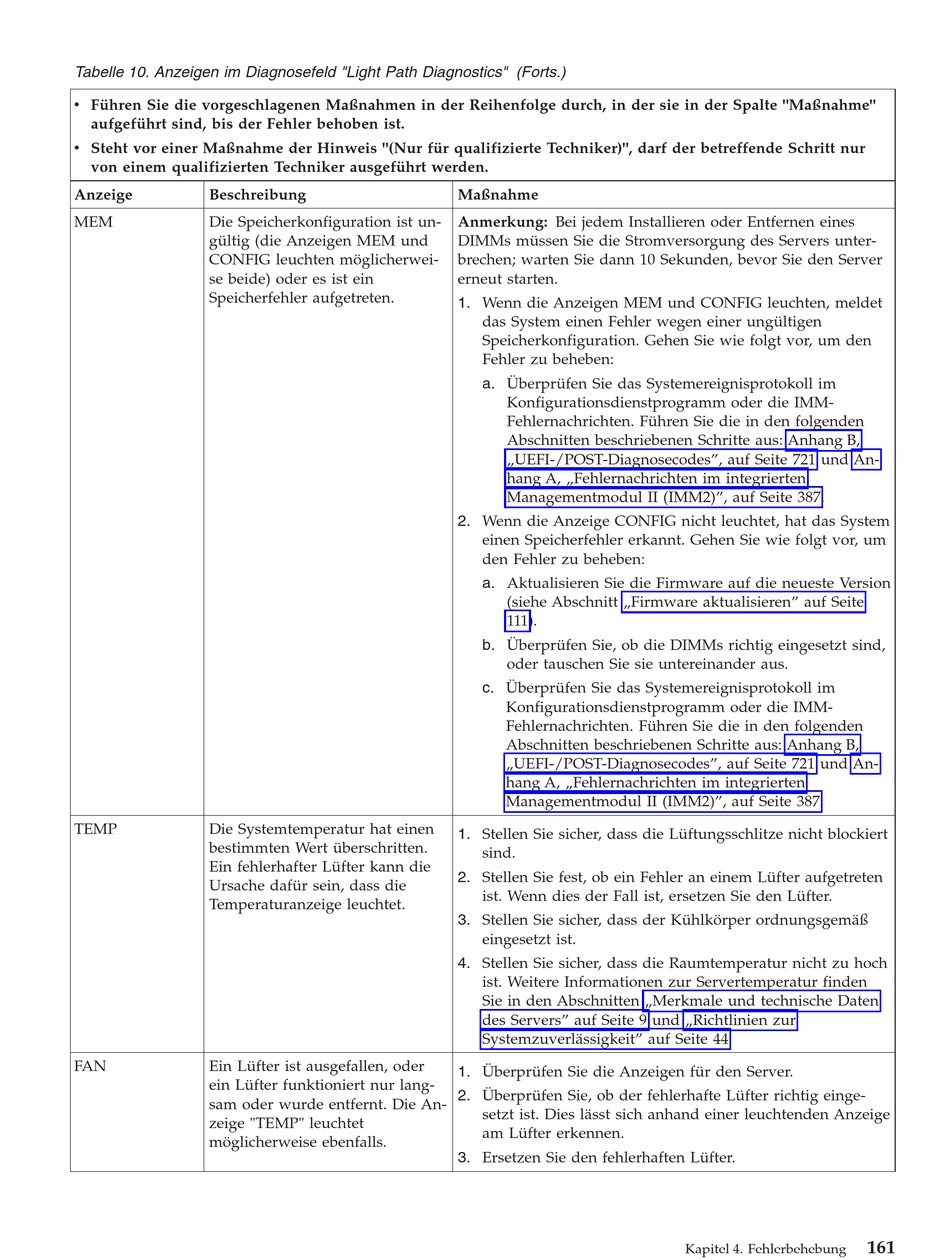

Tabelle 10. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis "(Nur für qualifizierte Techniker)", darf der betreffende Schritt nur
von einem qualifizierten Techniker ausgeführt werden.
Anzeige Beschreibung
MEM Die Speicherkonfiguration ist un-
gültig (die Anzeigen MEM und
CONFIG leuchten möglicherwei-
se beide) oder es ist ein
Speicherfehler aufgetreten.
TEMP Die Systemtemperatur hat einen
bestimmten Wert überschritten.
Ein fehlerhafter Lüfter kann die
Ursache dafür sein, dass die
Temperaturanzeige leuchtet.
FAN Ein Lüfter ist ausgefallen, oder
ein Lüfter funktioniert nur lang-
sam oder wurde entfernt. Die An-
zeige "TEMP" leuchtet
möglicherweise ebenfalls.
Maßnahme
Anmerkung: Bei jedem Installieren oder Entfernen eines
DIMMs müssen Sie die Stromversorgung des Servers unter-
brechen; warten Sie dann 10 Sekunden, bevor Sie den Server
erneut starten.
1. Wenn die Anzeigen MEM und CONFIG leuchten, meldet
das System einen Fehler wegen einer ungültigen
Speicherkonfiguration. Gehen Sie wie folgt vor, um den
Fehler zu beheben:
a. Überprüfen Sie das Systemereignisprotokoll im
Konfigurationsdienstprogramm oder die IMM-
Fehlernachrichten. Führen Sie die in den folgenden
Abschnitten beschriebenen Schritte aus: Anhang B,
„UEFI-/POST-Diagnosecodes", auf Seite 721 und An-
hang A, „Fehlernachrichten im integrierten
Managementmodul II (IMM2)", auf Seite 387.
2. Wenn die Anzeige CONFIG nicht leuchtet, hat das System
einen Speicherfehler erkannt. Gehen Sie wie folgt vor, um
den Fehler zu beheben:
a. Aktualisieren Sie die Firmware auf die neueste Version
(siehe Abschnitt „Firmware aktualisieren" auf Seite
111).
b. Überprüfen Sie, ob die DIMMs richtig eingesetzt sind,
oder tauschen Sie sie untereinander aus.
c. Überprüfen Sie das Systemereignisprotokoll im
Konfigurationsdienstprogramm oder die IMM-
Fehlernachrichten. Führen Sie die in den folgenden
Abschnitten beschriebenen Schritte aus: Anhang B,
„UEFI-/POST-Diagnosecodes", auf Seite 721 und An-
hang A, „Fehlernachrichten im integrierten
Managementmodul II (IMM2)", auf Seite 387.
1. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert
sind.
2. Stellen Sie fest, ob ein Fehler an einem Lüfter aufgetreten
ist. Wenn dies der Fall ist, ersetzen Sie den Lüfter.
3. Stellen Sie sicher, dass der Kühlkörper ordnungsgemäß
eingesetzt ist.
4. Stellen Sie sicher, dass die Raumtemperatur nicht zu hoch
ist. Weitere Informationen zur Servertemperatur finden
Sie in den Abschnitten „Merkmale und technische Daten
des Servers" auf Seite 9 und „Richtlinien zur
Systemzuverlässigkeit" auf Seite 44.
1. Überprüfen Sie die Anzeigen für den Server.
2. Überprüfen Sie, ob der fehlerhafte Lüfter richtig einge-
setzt ist. Dies lässt sich anhand einer leuchtenden Anzeige
am Lüfter erkennen.
3. Ersetzen Sie den fehlerhaften Lüfter.
Kapitel 4. Fehlerbehebung
161
