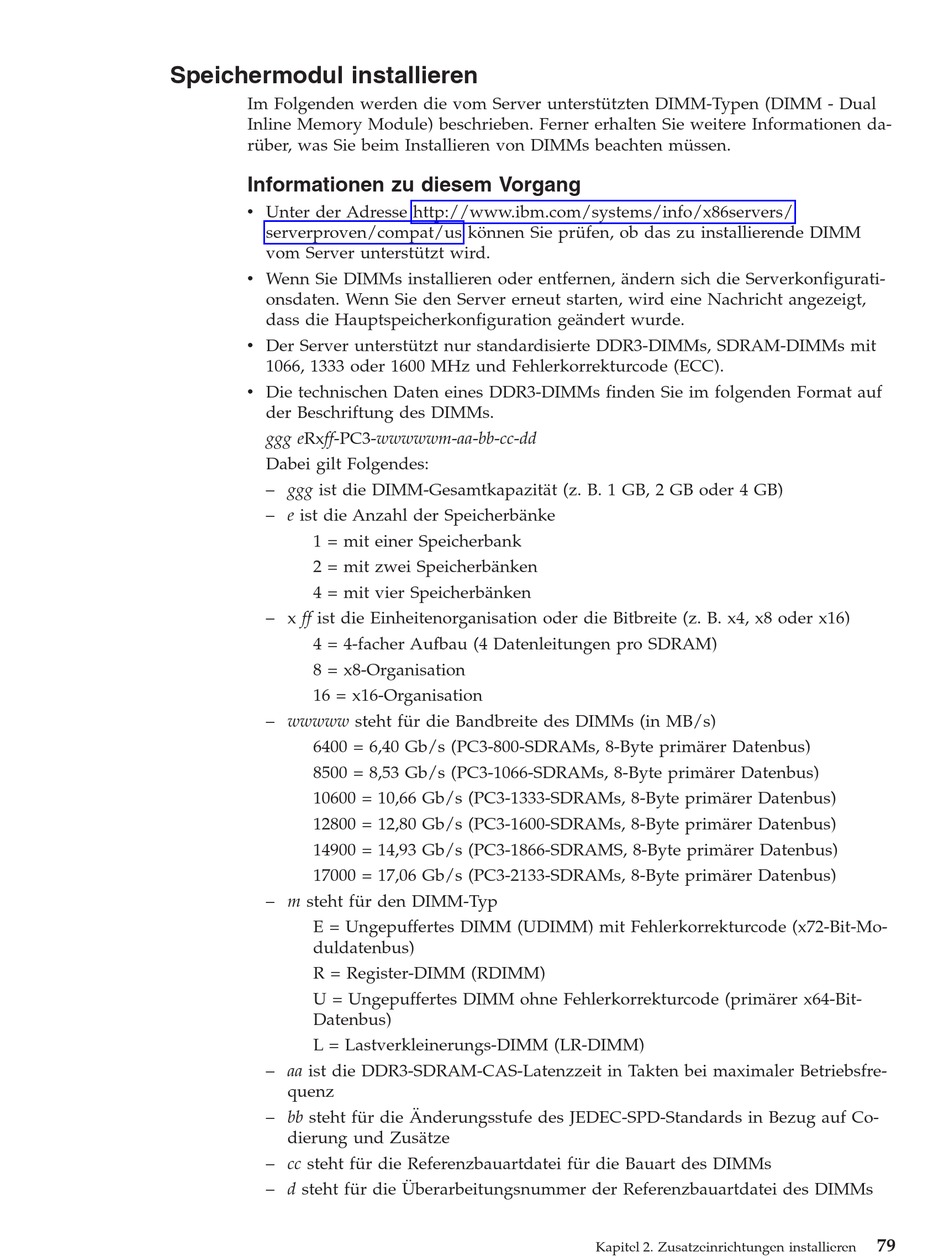

Speichermodul installieren
Im Folgenden werden die vom Server unterstützten DIMM-Typen (DIMM - Dual
Inline Memory Module) beschrieben. Ferner erhalten Sie weitere Informationen da-
rüber, was Sie beim Installieren von DIMMs beachten müssen.
Informationen zu diesem Vorgang
v Unter der Adresse http://www.ibm.com/systems/info/x86servers/
serverproven/compat/us können Sie prüfen, ob das zu installierende DIMM
vom Server unterstützt wird.
v Wenn Sie DIMMs installieren oder entfernen, ändern sich die Serverkonfigurati-
onsdaten. Wenn Sie den Server erneut starten, wird eine Nachricht angezeigt,
dass die Hauptspeicherkonfiguration geändert wurde.
v Der Server unterstützt nur standardisierte DDR3-DIMMs, SDRAM-DIMMs mit
1066, 1333 oder 1600 MHz und Fehlerkorrekturcode (ECC).
v Die technischen Daten eines DDR3-DIMMs finden Sie im folgenden Format auf
der Beschriftung des DIMMs.
ggg eRxff-PC3-wwwwwm-aa-bb-cc-dd
Dabei gilt Folgendes:
– ggg ist die DIMM-Gesamtkapazität (z. B. 1 GB, 2 GB oder 4 GB)
– e ist die Anzahl der Speicherbänke
1 = mit einer Speicherbank
2 = mit zwei Speicherbänken
4 = mit vier Speicherbänken
– x ff ist die Einheitenorganisation oder die Bitbreite (z. B. x4, x8 oder x16)
4 = 4-facher Aufbau (4 Datenleitungen pro SDRAM)
8 = x8-Organisation
16 = x16-Organisation
– wwwww steht für die Bandbreite des DIMMs (in MB/s)
6400 = 6,40 Gb/s (PC3-800-SDRAMs, 8-Byte primärer Datenbus)
8500 = 8,53 Gb/s (PC3-1066-SDRAMs, 8-Byte primärer Datenbus)
10600 = 10,66 Gb/s (PC3-1333-SDRAMs, 8-Byte primärer Datenbus)
12800 = 12,80 Gb/s (PC3-1600-SDRAMs, 8-Byte primärer Datenbus)
14900 = 14,93 Gb/s (PC3-1866-SDRAMS, 8-Byte primärer Datenbus)
17000 = 17,06 Gb/s (PC3-2133-SDRAMs, 8-Byte primärer Datenbus)
– m steht für den DIMM-Typ
E = Ungepuffertes DIMM (UDIMM) mit Fehlerkorrekturcode (x72-Bit-Mo-
duldatenbus)
R = Register-DIMM (RDIMM)
U = Ungepuffertes DIMM ohne Fehlerkorrekturcode (primärer x64-Bit-
Datenbus)
L = Lastverkleinerungs-DIMM (LR-DIMM)
– aa ist die DDR3-SDRAM-CAS-Latenzzeit in Takten bei maximaler Betriebsfre-
quenz
– bb steht für die Änderungsstufe des JEDEC-SPD-Standards in Bezug auf Co-
dierung und Zusätze
– cc steht für die Referenzbauartdatei für die Bauart des DIMMs
– d steht für die Überarbeitungsnummer der Referenzbauartdatei des DIMMs
Kapitel 2. Zusatzeinrichtungen installieren
79
