Der Server unterstützt bis zu vier 3,5-Zoll-Simple-Swap-Laufwerke, acht 3,5-Zoll-

Simple-Swap- oder -Hot-Swap-Laufwerke bzw. vierzehn 3,5-Zoll-Hot-Swap-Lauf-

werke (für diese Konfiguration sind zwei der 3,5-Zoll-Hot-Swap-Laufwerke an der

Rückseite des Servers installiert) mit den unterstützten Konfigurationen von Lauf-

werk-Rückwandplatinen. Er unterstützt 3,5-Zoll-Hot-Swap-Festplattenlaufwerke

vom Typ SAS (Serial Attached SCSI) oder SATA bzw. 3,5-Zoll-Simple-Swap-SATA-

Festplattenlaufwerke. Die Abbildungen in diesem Dokument weichen möglicher-

weise geringfügig von Ihrer Hardware ab.

Anmerkung: Die Simple-Swap-Modelle unterstützen keine Statusmeldungen zu

Festplattenlaufwerken mit Systemmanagementfunktionen. Statusmeldungen zu

Festplattenlaufwerken können über die ServeRAID-Software verwaltet werden. In-

formationen zu RAID-Controllern finden Sie in der RAID-Dokumentation auf der

CD "IBM ServeRAID Support".

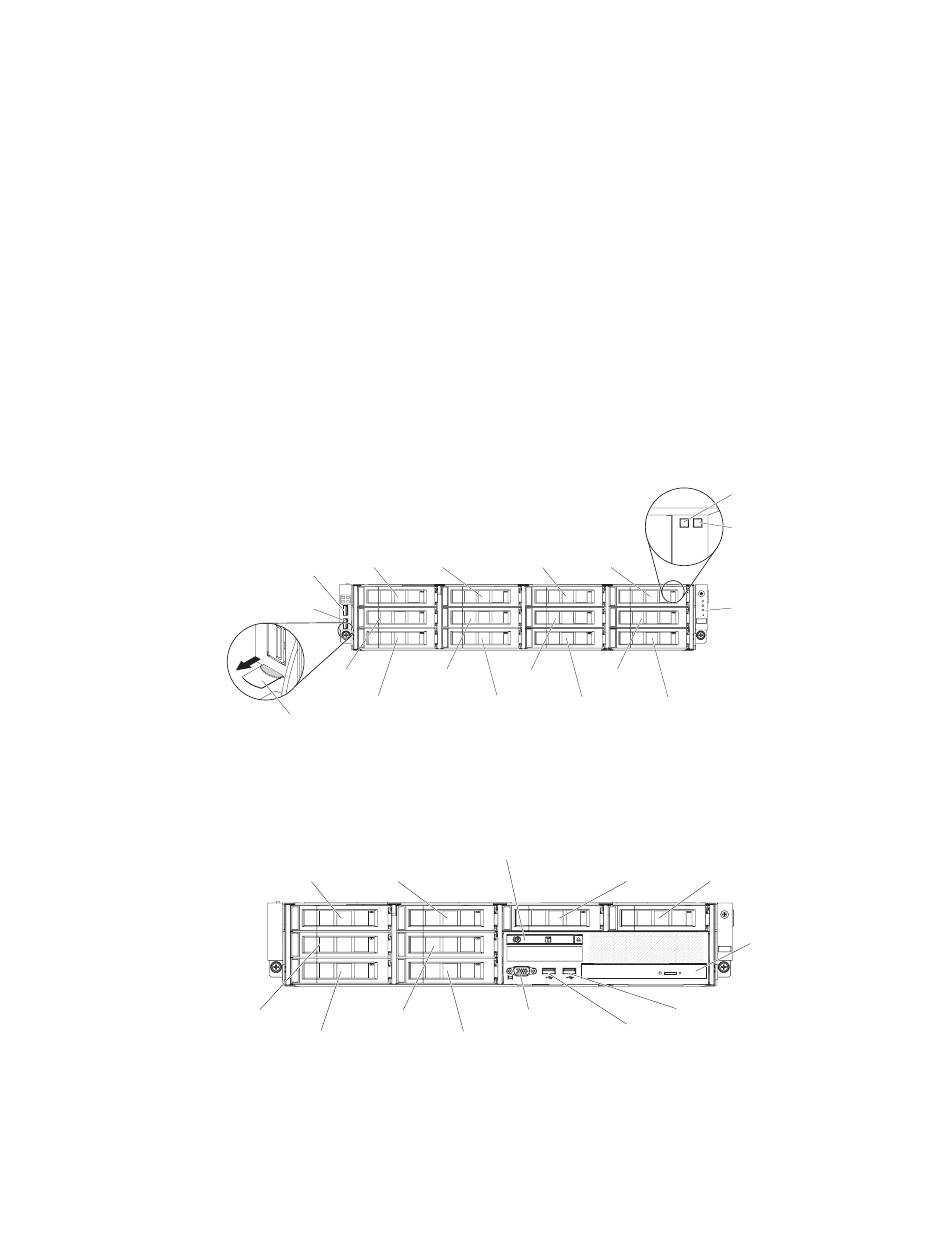

In den folgenden Abbildungen sind die Steuerelemente, Anschlüsse und Festplat-

tenlaufwerkpositionen an der Vorderseite des Servers dargestellt. Eine der folgen-

den sieben Serverkonfigurationen ist möglich:

Konfiguration mit 12 Hot-Swap-Festplattenlaufwerken:

USB-Anschluss 1

USB-Anschluss 2

Konfiguration mit 8 Hot-Swap-Festplattenlaufwerken und mit optischem Lauf-

System x3630 M4 Typ 7158: Installations- und Servicehandbuch

Nummerierung von

Festplattenlaufwerken

Bedienerinformationsanzeige

Betriebsanzeige des

Festplattenlaufwerks (grün)

Statusanzeige des

Festplattenlaufwerks (gelb)

Bedienerinformationsanzeige

USB-Anschluss 2

USB-Anschluss 1

Fehlerbehebung
