Rückansicht
In den folgenden Abbildungen sind die Anschlüsse und Anzeigen an der Rückseite
des Servers dargestellt.
In der folgenden Abbildung sind die Anschlüsse an der Rückseite des Servers dar-
gestellt.
Bildschirmanschluss

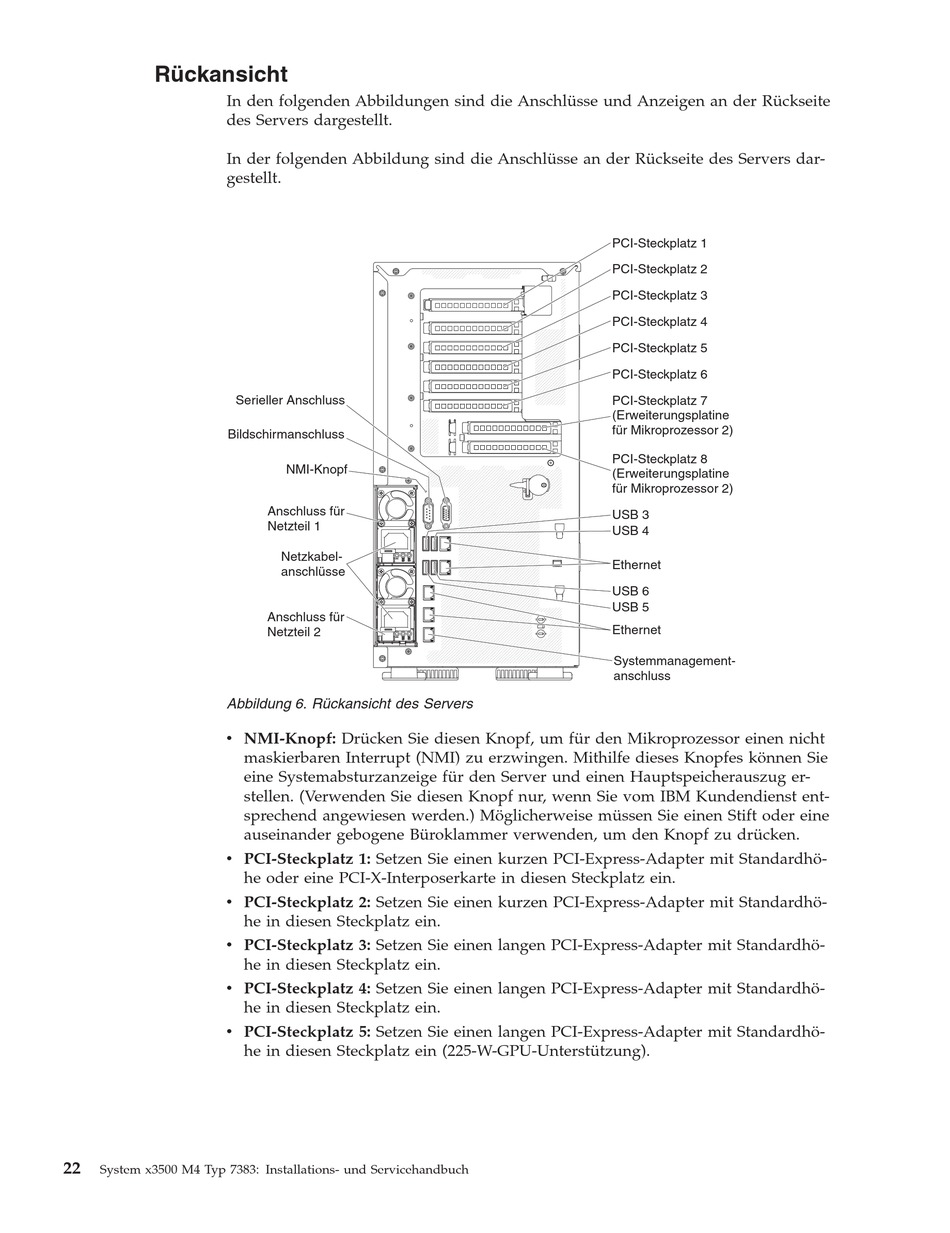

Abbildung 6. Rückansicht des Servers
v NMI-Knopf: Drücken Sie diesen Knopf, um für den Mikroprozessor einen nicht
v PCI-Steckplatz 1: Setzen Sie einen kurzen PCI-Express-Adapter mit Standardhö-
v PCI-Steckplatz 2: Setzen Sie einen kurzen PCI-Express-Adapter mit Standardhö-
v PCI-Steckplatz 3: Setzen Sie einen langen PCI-Express-Adapter mit Standardhö-
v PCI-Steckplatz 4: Setzen Sie einen langen PCI-Express-Adapter mit Standardhö-
v PCI-Steckplatz 5: Setzen Sie einen langen PCI-Express-Adapter mit Standardhö-
22
System x3500 M4 Typ 7383: Installations- und Servicehandbuch
Serieller Anschluss
NMI-Knopf
Anschluss für
Netzteil 1
Netzkabel-
anschlüsse
Anschluss für
Netzteil 2
maskierbaren Interrupt (NMI) zu erzwingen. Mithilfe dieses Knopfes können Sie
eine Systemabsturzanzeige für den Server und einen Hauptspeicherauszug er-
stellen. (Verwenden Sie diesen Knopf nur, wenn Sie vom IBM Kundendienst ent-
sprechend angewiesen werden.) Möglicherweise müssen Sie einen Stift oder eine
auseinander gebogene Büroklammer verwenden, um den Knopf zu drücken.
he oder eine PCI-X-Interposerkarte in diesen Steckplatz ein.
he in diesen Steckplatz ein.
he in diesen Steckplatz ein.
he in diesen Steckplatz ein.
he in diesen Steckplatz ein (225-W-GPU-Unterstützung).
PCI-Steckplatz 1
PCI-Steckplatz 2
PCI-Steckplatz 3
PCI-Steckplatz 4
PCI-Steckplatz 5
PCI-Steckplatz 6
PCI-Steckplatz 7
(Erweiterungsplatine
für Mikroprozessor 2)
PCI-Steckplatz 8
(Erweiterungsplatine
für Mikroprozessor 2)
USB 3
USB 4
Ethernet
USB 6
USB 5
Ethernet
Systemmanagement-
anschluss
