2. Um auf die erweiterte Bedienerinformationsanzeige zugreifen zu können, drü-
3. Entfernen Sie die obere Serverabdeclimg und prüfen Sie, ob im Inneren des Ser-
154
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
cken Sie den blauen Entriegelungshebel rechts neben der Bedieneranzeige. Die
leuchtenden Anzeigen im Diagnosefeld zeigen die Art des aufgetretenen Feh-
lers an.
Notieren Sie alle leuchtenden Anzeigen und installieren Sie das Diagnosefeld
"Light Path Diagnostics" im Server erneut.
Auf dem Systemservice-Etikett in der oberen Serverabdeckung finden Sie einen
Überblick über die internen Komponenten, die den Anzeigen im Diagnosefeld
"Light Path Diagnostics" entsprechen. Diese Informationen und die Informatio-
nen im Abschnitt „Anzeigen der Funktion "Light Path Diagnostics"" auf Seite
157 genügen in vielen Fällen bereits zur Fehlerbestimmung.
vers Anzeigen leuchten. Für einige Komponenten im Server gibt es Anzeigen,
die die Position eines Fehlers angeben.

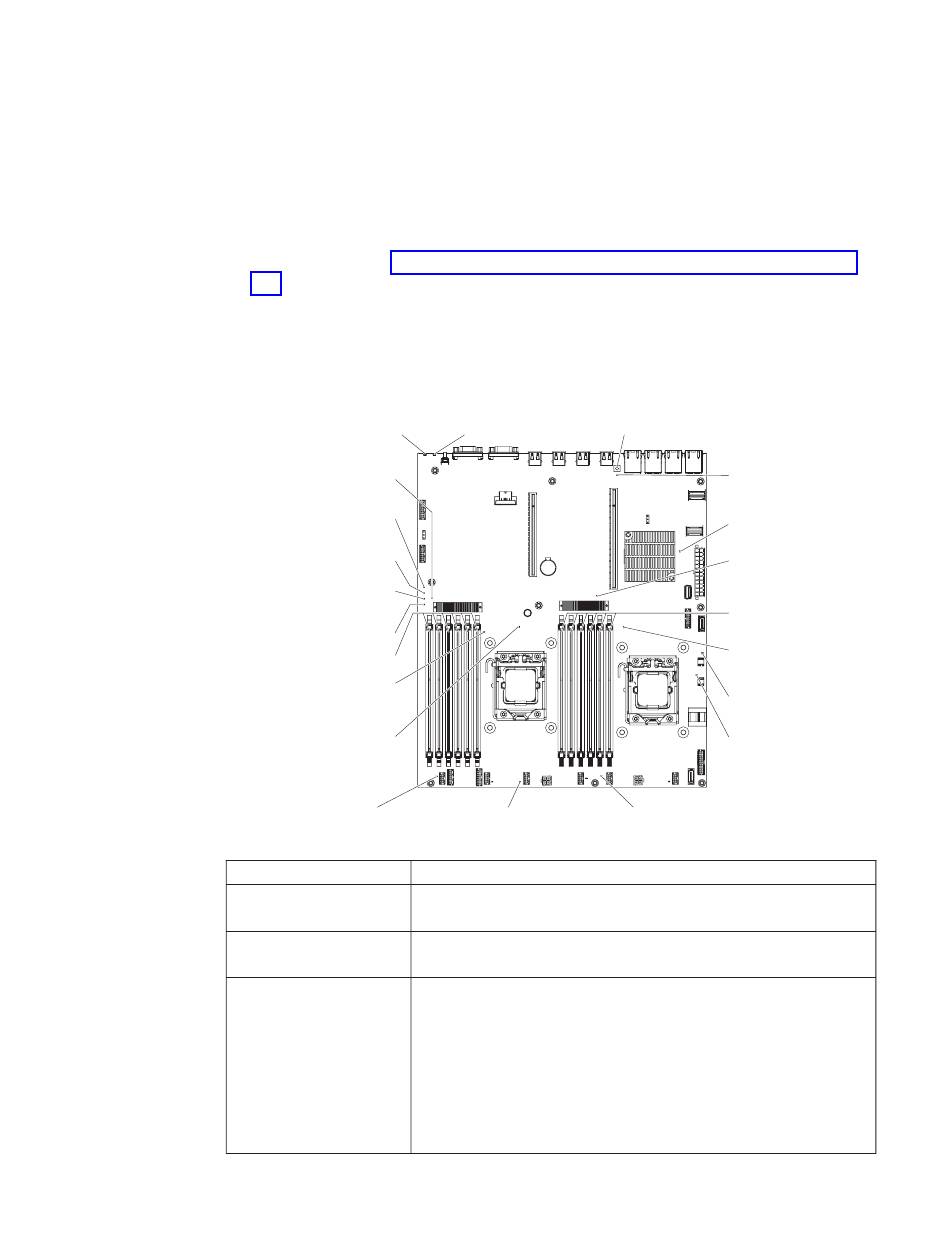

In der folgenden Abbildung sind die Anzeigen auf der Systemplatine darge-
stellt.
Systemfehleranzeige
RTMM-Überwachungs-
signalanzeige
IMM-Überwachungs-
signalanzeige
Anzeige für Standby-
Stromversorgung
Fehleranzeige für
Systemplatine
Anzeige für Mikro-
prozessorabweichung
Fehleranzeigen
für DIMM 1 - 6
Fehleranzeige für
Mikroprozessor 1
Anzeige für fehlenden
PCI-Adapter 1
Fehleranzeige
für Lüfter 1A
Name der Anzeige
Fehleranzeigen
RTMM-Über-
wachungssignalanzeige
IMM 2-Über-
wachungssignalanzeige
Positionsanzeige Taste für Funktion "Light Path Diagnostics"
Fehleranzeige
für Lüfter 2A
Beschreibung
Wenn diese Anzeige leuchtet, ist die entsprechende Komponente
ausgefallen.
Planung der Einschalt- und Ausschaltreihenfolge.
Zeigt den Status des Bootprozesses des IMM2 an.
Wenn der Server an die Stromversorgung angeschlossen ist,
blinkt diese Anzeige schnell und zeigt damit an, dass der IMM2-
Code geladen wird. Wenn der Ladevorgang abgeschlossen ist,
hört das Blinken der Anzeige für kurze Zeit auf. Anschließend
blinkt die Anzeige langsam weiter und zeigt damit an, dass das
IMM2 vollständig betriebsbereit ist und Sie den Netzschalter be-
tätigen können, um den Server zu starten.
Anzeige für Funktion
"Light Path Diagnostics"
Fehleranzeige
für Batterie
Anzeige für fehlenden
PCI-Adapter 2
Fehleranzeigen
für DIMM 7 - 12
Fehleranzeige für
Mikroprozessor 2
Fehleranzeige für
Lüfter 5 (reserviert)
Fehleranzeige für
Lüfter 4 (reserviert)
Fehleranzeige
für Lüfter 3A
