Staubabdeckung
für Mikroprozessor

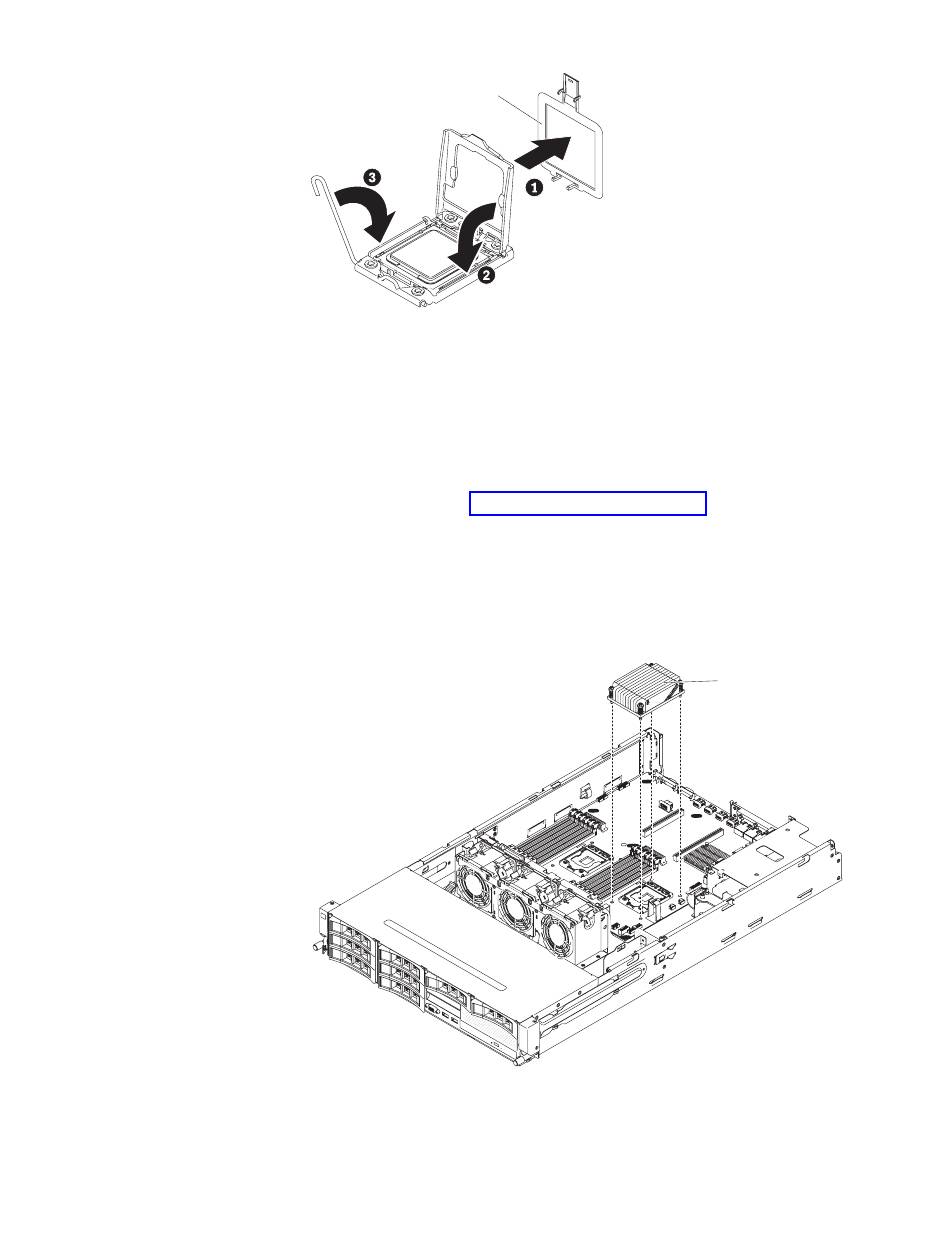

12. Gehen Sie wie folgt vor, um einen Kühlkörper auf dem Mikroprozessor zu in-
stallieren:
Achtung: Berühren Sie die Wärmeleitpaste an der Unterseite des Kühlkör-
pers nicht und legen Sie den Kühlkörper auch nicht ab, nachdem Sie die Plas-
tikabdeckung entfernt haben. Durch Berühren der Wärmeleitpaste wird diese
verunreinigt. Ist die Wärmeleitpaste verschmutzt, wenden Sie sich an die IBM
Service- und Unterstützungsfunktion, um einen neuen Bausatz mit Wärmeleit-
paste anzufordern. Informationen zum Anbringen der neuen Wärmeleitpaste
finden Sie im Abschnitt „Wärmeleitpaste" auf Seite 90.
a. Entfernen Sie die Plastikschutzabdeckung von der Unterseite des Kühlkör-
pers.
Richten Sie die Schraublöcher am Kühlkörper an den Bohrungen auf der
b.
Systemplatine aus. Positionieren Sie anschließend den Kühlkörper so auf
dem Mikroprozessor, dass die Seite mit der Wärmeleitpaste nach unten
zeigt.
c. Drücken Sie fest auf die Senkschrauben, und ziehen Sie sie mit Hilfe eines
Schraubendrehers fest. In der folgenden Abbildung ist die Reihenfolge dar-
gestellt, in der die Schrauben festgezogen werden sollen. Diese Reihenfolge
ist auch auf der Oberseite des Kühlkörpers gekennzeichnet. Beginnen Sie
der Schraube, die mit "1" gekennzeichnet ist, fahren Sie mit Schraube 2
und Schraube 3 fort und ziehen Sie schließlich Schraube 4 an. Wenn mög-
Kühlkörper
Kapitel 2. Zusatzeinrichtungen installieren
89
