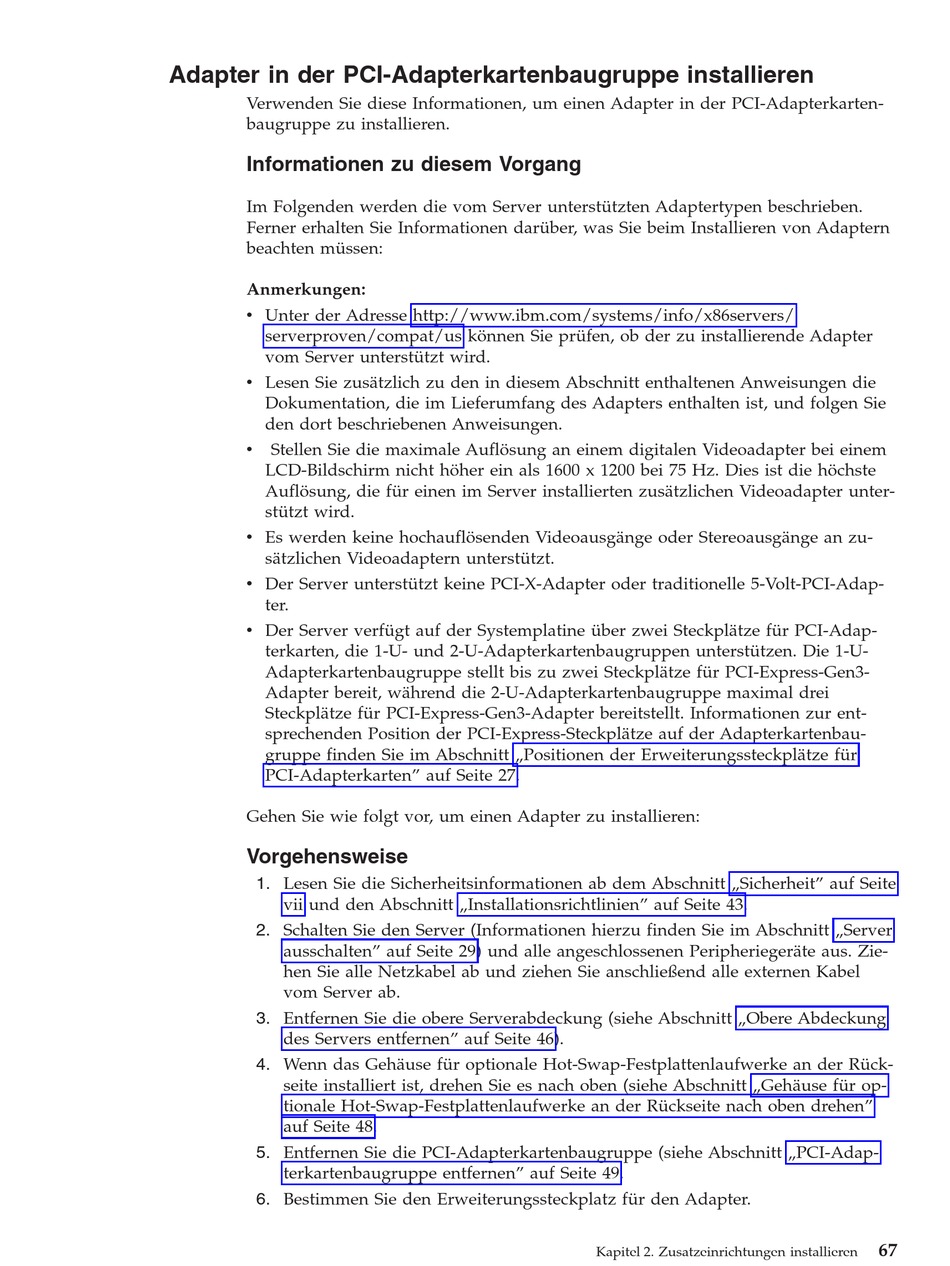

Adapter in der PCI-Adapterkartenbaugruppe installieren
Verwenden Sie diese Informationen, um einen Adapter in der PCI-Adapterkarten-
baugruppe zu installieren.
Informationen zu diesem Vorgang
Im Folgenden werden die vom Server unterstützten Adaptertypen beschrieben.
Ferner erhalten Sie Informationen darüber, was Sie beim Installieren von Adaptern
beachten müssen:
Anmerkungen:
v Unter der Adresse http://www.ibm.com/systems/info/x86servers/
serverproven/compat/us können Sie prüfen, ob der zu installierende Adapter
vom Server unterstützt wird.
v Lesen Sie zusätzlich zu den in diesem Abschnitt enthaltenen Anweisungen die
Dokumentation, die im Lieferumfang des Adapters enthalten ist, und folgen Sie
den dort beschriebenen Anweisungen.
Stellen Sie die maximale Auflösung an einem digitalen Videoadapter bei einem
v
LCD-Bildschirm nicht höher ein als 1600 x 1200 bei 75 Hz. Dies ist die höchste
Auflösung, die für einen im Server installierten zusätzlichen Videoadapter unter-
stützt wird.
v Es werden keine hochauflösenden Videoausgänge oder Stereoausgänge an zu-
sätzlichen Videoadaptern unterstützt.
v Der Server unterstützt keine PCI-X-Adapter oder traditionelle 5-Volt-PCI-Adap-
ter.
v Der Server verfügt auf der Systemplatine über zwei Steckplätze für PCI-Adap-
terkarten, die 1-U- und 2-U-Adapterkartenbaugruppen unterstützen. Die 1-U-
Adapterkartenbaugruppe stellt bis zu zwei Steckplätze für PCI-Express-Gen3-
Adapter bereit, während die 2-U-Adapterkartenbaugruppe maximal drei
Steckplätze für PCI-Express-Gen3-Adapter bereitstellt. Informationen zur ent-
sprechenden Position der PCI-Express-Steckplätze auf der Adapterkartenbau-
gruppe finden Sie im Abschnitt „Positionen der Erweiterungssteckplätze für
PCI-Adapterkarten" auf Seite 27.
Gehen Sie wie folgt vor, um einen Adapter zu installieren:
Vorgehensweise
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit" auf Seite
vii und den Abschnitt „Installationsrichtlinien" auf Seite 43.
2. Schalten Sie den Server (Informationen hierzu finden Sie im Abschnitt „Server
ausschalten" auf Seite 29) und alle angeschlossenen Peripheriegeräte aus. Zie-
hen Sie alle Netzkabel ab und ziehen Sie anschließend alle externen Kabel
vom Server ab.
3. Entfernen Sie die obere Serverabdeckung (siehe Abschnitt „Obere Abdeckung
des Servers entfernen" auf Seite 46).
4. Wenn das Gehäuse für optionale Hot-Swap-Festplattenlaufwerke an der Rück-
seite installiert ist, drehen Sie es nach oben (siehe Abschnitt „Gehäuse für op-
tionale Hot-Swap-Festplattenlaufwerke an der Rückseite nach oben drehen"
auf Seite 48.
5. Entfernen Sie die PCI-Adapterkartenbaugruppe (siehe Abschnitt „PCI-Adap-
terkartenbaugruppe entfernen" auf Seite 49.
6. Bestimmen Sie den Erweiterungssteckplatz für den Adapter.
Kapitel 2. Zusatzeinrichtungen installieren
67
