v Lesen Sie den Abschnitt „Installationsrichtlinien" auf Seite 43.
v Lesen Sie den Abschnitt „Umgang mit aufladungsempfindlichen Einheiten" auf
Seite 45.

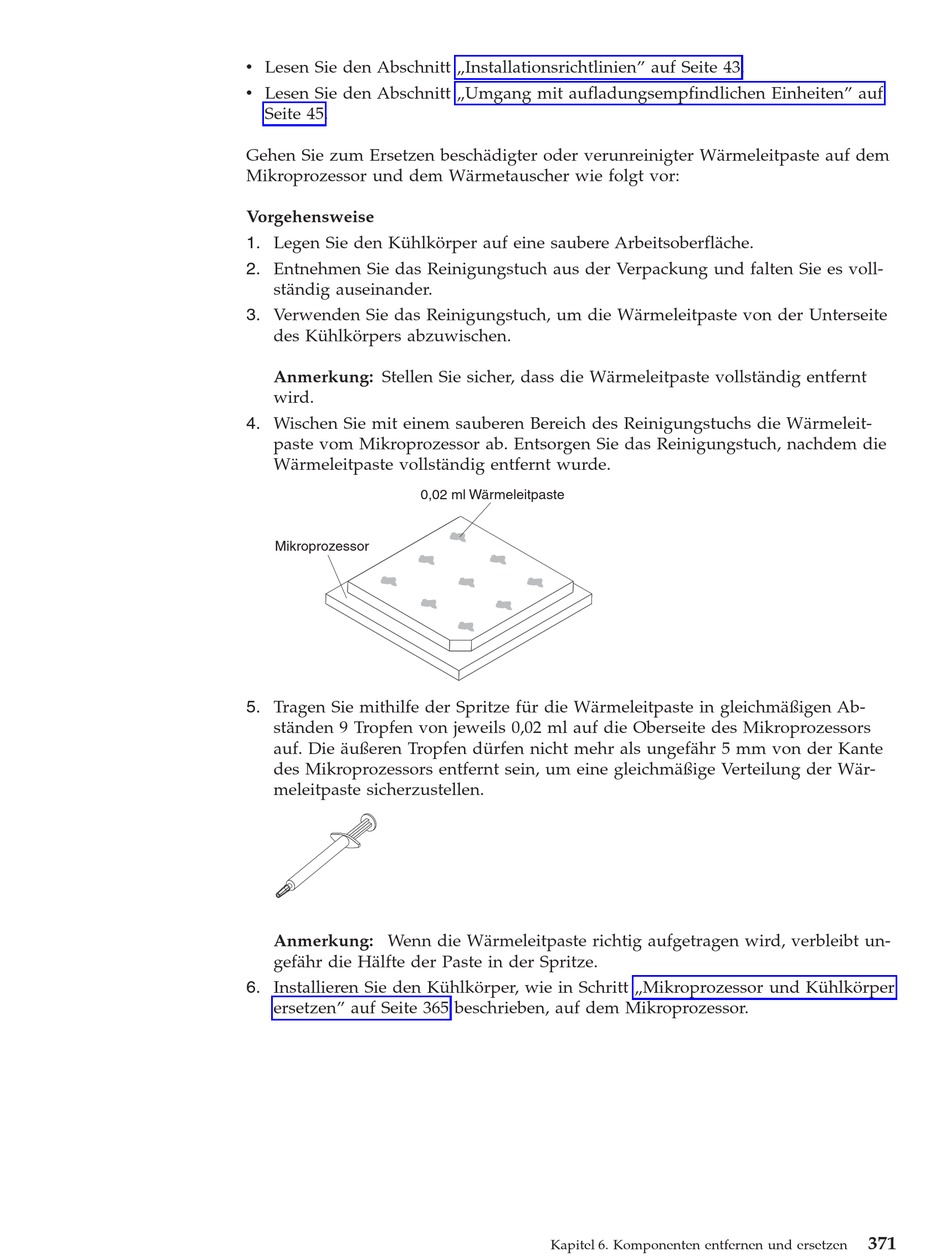

Gehen Sie zum Ersetzen beschädigter oder verunreinigter Wärmeleitpaste auf dem
Mikroprozessor und dem Wärmetauscher wie folgt vor:
Vorgehensweise
1. Legen Sie den Kühlkörper auf eine saubere Arbeitsoberfläche.
2. Entnehmen Sie das Reinigungstuch aus der Verpackung und falten Sie es voll-
ständig auseinander.
3. Verwenden Sie das Reinigungstuch, um die Wärmeleitpaste von der Unterseite
des Kühlkörpers abzuwischen.
Anmerkung: Stellen Sie sicher, dass die Wärmeleitpaste vollständig entfernt
wird.
4. Wischen Sie mit einem sauberen Bereich des Reinigungstuchs die Wärmeleit-
paste vom Mikroprozessor ab. Entsorgen Sie das Reinigungstuch, nachdem die
Wärmeleitpaste vollständig entfernt wurde.
0,02 ml Wärmeleitpaste
Mikroprozessor
5. Tragen Sie mithilfe der Spritze für die Wärmeleitpaste in gleichmäßigen Ab-
ständen 9 Tropfen von jeweils 0,02 ml auf die Oberseite des Mikroprozessors
auf. Die äußeren Tropfen dürfen nicht mehr als ungefähr 5 mm von der Kante
des Mikroprozessors entfernt sein, um eine gleichmäßige Verteilung der Wär-
meleitpaste sicherzustellen.
Anmerkung: Wenn die Wärmeleitpaste richtig aufgetragen wird, verbleibt un-
gefähr die Hälfte der Paste in der Spritze.
6. Installieren Sie den Kühlkörper, wie in Schritt „Mikroprozessor und Kühlkörper
ersetzen" auf Seite 365 beschrieben, auf dem Mikroprozessor.
Kapitel 6. Komponenten entfernen und ersetzen
371
