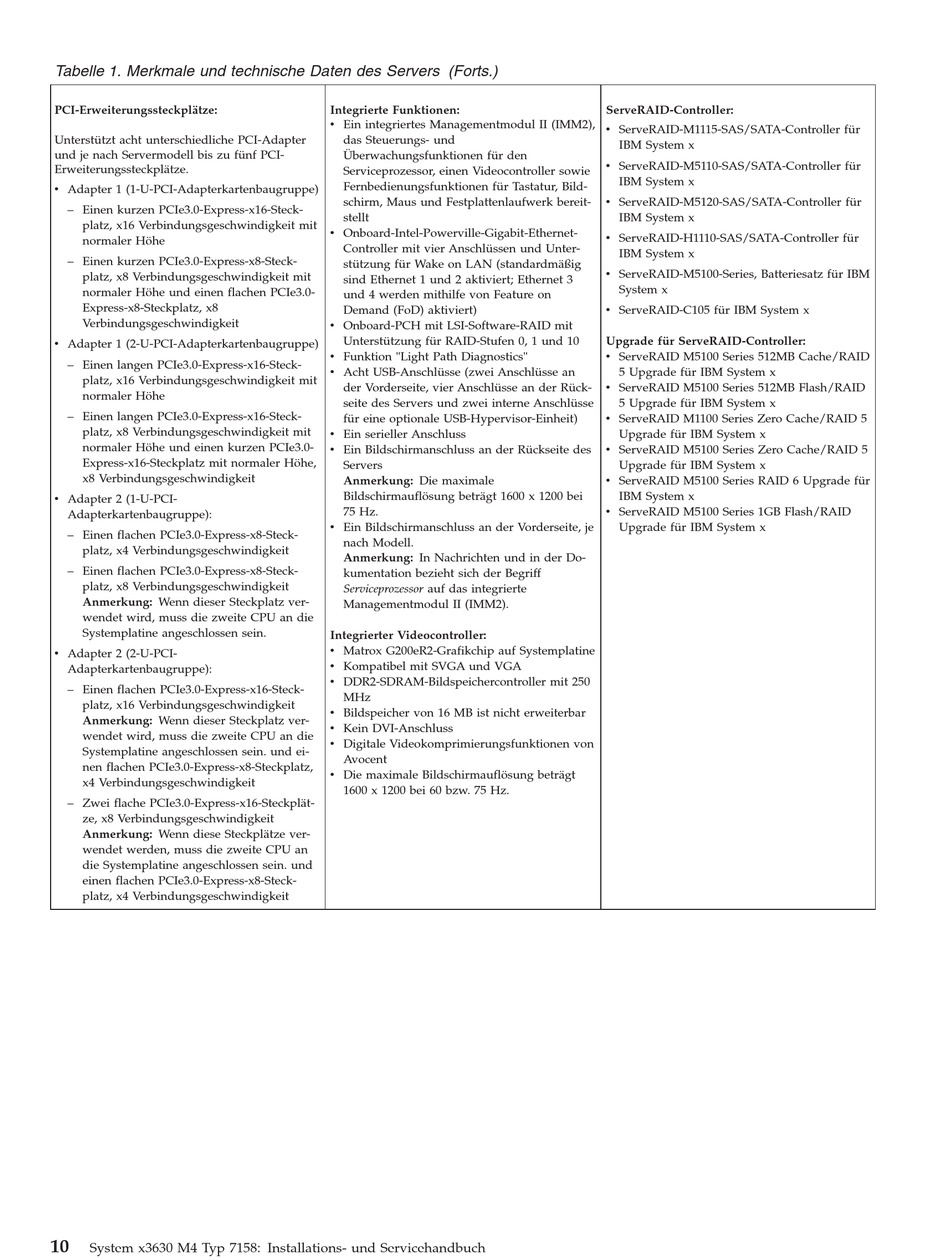

Tabelle 1. Merkmale und technische Daten des Servers (Forts.)
PCI-Erweiterungssteckplätze:
Unterstützt acht unterschiedliche PCI-Adapter
und je nach Servermodell bis zu fünf PCI-
Erweiterungssteckplätze.
v Adapter 1 (1-U-PCI-Adapterkartenbaugruppe)
– Einen kurzen PCIe3.0-Express-x16-Steck-
platz, x16 Verbindungsgeschwindigkeit mit
normaler Höhe
– Einen kurzen PCIe3.0-Express-x8-Steck-
platz, x8 Verbindungsgeschwindigkeit mit
normaler Höhe und einen flachen PCIe3.0-
Express-x8-Steckplatz, x8
Verbindungsgeschwindigkeit
v Adapter 1 (2-U-PCI-Adapterkartenbaugruppe)
– Einen langen PCIe3.0-Express-x16-Steck-
platz, x16 Verbindungsgeschwindigkeit mit
normaler Höhe
– Einen langen PCIe3.0-Express-x16-Steck-
platz, x8 Verbindungsgeschwindigkeit mit
normaler Höhe und einen kurzen PCIe3.0-
Express-x16-Steckplatz mit normaler Höhe,
x8 Verbindungsgeschwindigkeit
v Adapter 2 (1-U-PCI-
Adapterkartenbaugruppe):
– Einen flachen PCIe3.0-Express-x8-Steck-
platz, x4 Verbindungsgeschwindigkeit
– Einen flachen PCIe3.0-Express-x8-Steck-
platz, x8 Verbindungsgeschwindigkeit
Anmerkung: Wenn dieser Steckplatz ver-
wendet wird, muss die zweite CPU an die
Systemplatine angeschlossen sein.
v Adapter 2 (2-U-PCI-
Adapterkartenbaugruppe):
– Einen flachen PCIe3.0-Express-x16-Steck-
platz, x16 Verbindungsgeschwindigkeit
Anmerkung: Wenn dieser Steckplatz ver-
wendet wird, muss die zweite CPU an die
Systemplatine angeschlossen sein. und ei-
nen flachen PCIe3.0-Express-x8-Steckplatz,
x4 Verbindungsgeschwindigkeit
– Zwei flache PCIe3.0-Express-x16-Steckplät-
ze, x8 Verbindungsgeschwindigkeit
Anmerkung: Wenn diese Steckplätze ver-
wendet werden, muss die zweite CPU an
die Systemplatine angeschlossen sein. und
einen flachen PCIe3.0-Express-x8-Steck-
platz, x4 Verbindungsgeschwindigkeit
10
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
Integrierte Funktionen:
v Ein integriertes Managementmodul II (IMM2),
das Steuerungs- und
Überwachungsfunktionen für den
Serviceprozessor, einen Videocontroller sowie
Fernbedienungsfunktionen für Tastatur, Bild-
schirm, Maus und Festplattenlaufwerk bereit-
stellt
v Onboard-Intel-Powerville-Gigabit-Ethernet-
Controller mit vier Anschlüssen und Unter-
stützung für Wake on LAN (standardmäßig
sind Ethernet 1 und 2 aktiviert; Ethernet 3
und 4 werden mithilfe von Feature on
Demand (FoD) aktiviert)
v Onboard-PCH mit LSI-Software-RAID mit
Unterstützung für RAID-Stufen 0, 1 und 10
v Funktion "Light Path Diagnostics"
v Acht USB-Anschlüsse (zwei Anschlüsse an
der Vorderseite, vier Anschlüsse an der Rück-
seite des Servers und zwei interne Anschlüsse
für eine optionale USB-Hypervisor-Einheit)
v Ein serieller Anschluss
v Ein Bildschirmanschluss an der Rückseite des
Servers
Anmerkung: Die maximale
Bildschirmauflösung beträgt 1600 x 1200 bei
75 Hz.
v Ein Bildschirmanschluss an der Vorderseite, je
nach Modell.
Anmerkung: In Nachrichten und in der Do-
kumentation bezieht sich der Begriff
Serviceprozessor auf das integrierte
Managementmodul II (IMM2).
Integrierter Videocontroller:
v Matrox G200eR2-Grafikchip auf Systemplatine
v Kompatibel mit SVGA und VGA
v DDR2-SDRAM-Bildspeichercontroller mit 250
MHz
v Bildspeicher von 16 MB ist nicht erweiterbar
v Kein DVI-Anschluss
v Digitale Videokomprimierungsfunktionen von
Avocent
v Die maximale Bildschirmauflösung beträgt
1600 x 1200 bei 60 bzw. 75 Hz.
ServeRAID-Controller:
v ServeRAID-M1115-SAS/SATA-Controller für
IBM System x
v ServeRAID-M5110-SAS/SATA-Controller für
IBM System x
v ServeRAID-M5120-SAS/SATA-Controller für
IBM System x
v ServeRAID-H1110-SAS/SATA-Controller für
IBM System x
v ServeRAID-M5100-Series, Batteriesatz für IBM
System x
v ServeRAID-C105 für IBM System x
Upgrade für ServeRAID-Controller:
v ServeRAID M5100 Series 512MB Cache/RAID
5 Upgrade für IBM System x
v ServeRAID M5100 Series 512MB Flash/RAID
5 Upgrade für IBM System x
v ServeRAID M1100 Series Zero Cache/RAID 5
Upgrade für IBM System x
v ServeRAID M5100 Series Zero Cache/RAID 5
Upgrade für IBM System x
v ServeRAID M5100 Series RAID 6 Upgrade für
IBM System x
v ServeRAID M5100 Series 1GB Flash/RAID
Upgrade für IBM System x
