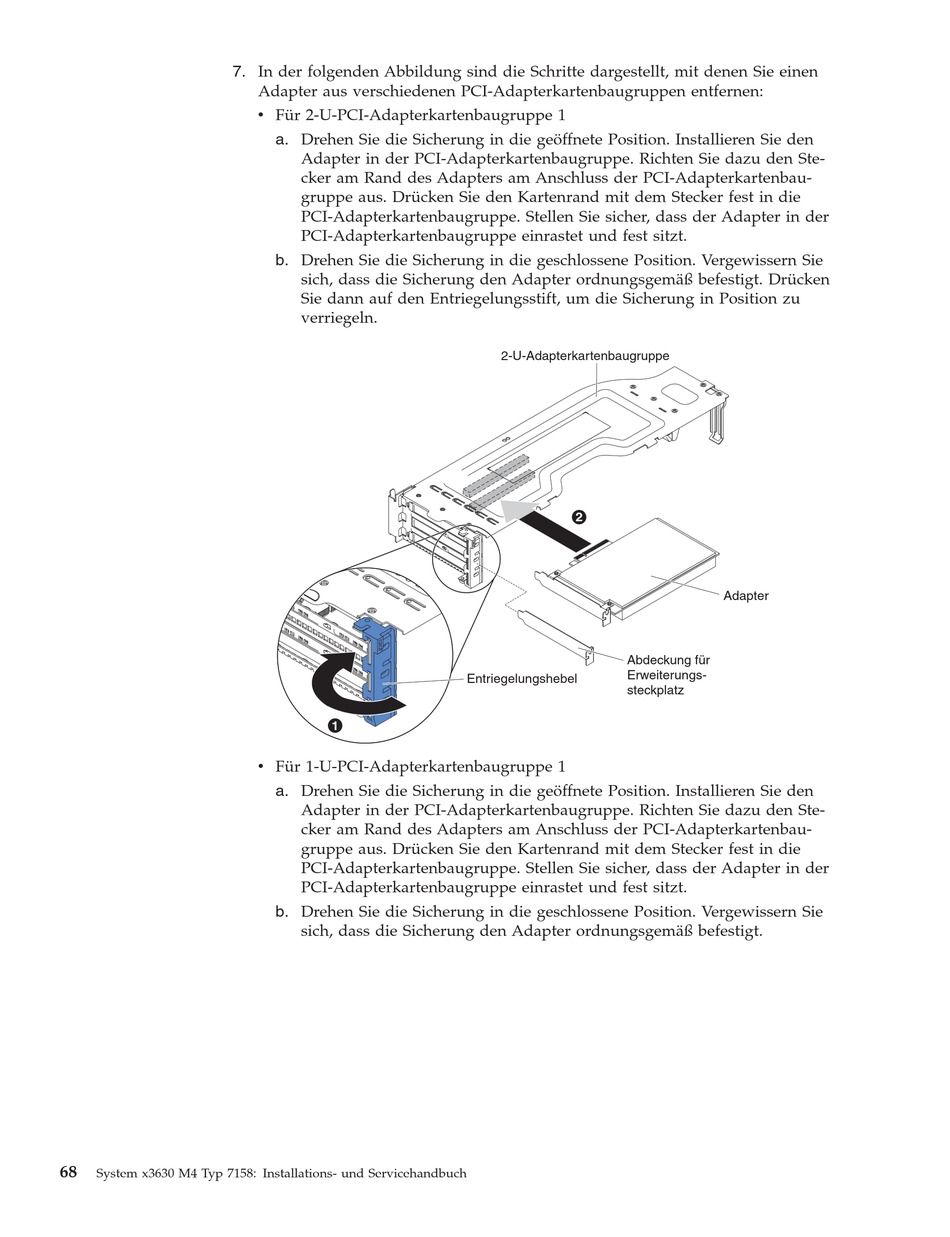

System x3630 M4 Typ 7158: Installations- und Servicehandbuch
7. In der folgenden Abbildung sind die Schritte dargestellt, mit denen Sie einen
Adapter aus verschiedenen PCI-Adapterkartenbaugruppen entfernen:
v Für 2-U-PCI-Adapterkartenbaugruppe 1
a. Drehen Sie die Sicherung in die geöffnete Position. Installieren Sie den
Adapter in der PCI-Adapterkartenbaugruppe. Richten Sie dazu den Ste-
cker am Rand des Adapters am Anschluss der PCI-Adapterkartenbau-
gruppe aus. Drücken Sie den Kartenrand mit dem Stecker fest in die
PCI-Adapterkartenbaugruppe. Stellen Sie sicher, dass der Adapter in der
PCI-Adapterkartenbaugruppe einrastet und fest sitzt.
b. Drehen Sie die Sicherung in die geschlossene Position. Vergewissern Sie
sich, dass die Sicherung den Adapter ordnungsgemäß befestigt. Drücken
Sie dann auf den Entriegelungsstift, um die Sicherung in Position zu
verriegeln.
1
v Für 1-U-PCI-Adapterkartenbaugruppe 1
a. Drehen Sie die Sicherung in die geöffnete Position. Installieren Sie den
Adapter in der PCI-Adapterkartenbaugruppe. Richten Sie dazu den Ste-
cker am Rand des Adapters am Anschluss der PCI-Adapterkartenbau-
gruppe aus. Drücken Sie den Kartenrand mit dem Stecker fest in die
PCI-Adapterkartenbaugruppe. Stellen Sie sicher, dass der Adapter in der
PCI-Adapterkartenbaugruppe einrastet und fest sitzt.
b. Drehen Sie die Sicherung in die geschlossene Position. Vergewissern Sie
sich, dass die Sicherung den Adapter ordnungsgemäß befestigt.
2-U-Adapterkartenbaugruppe
2
Abdeckung für
Erweiterungs-
Entriegelungshebel
steckplatz
Adapter
