Serverkomponenten

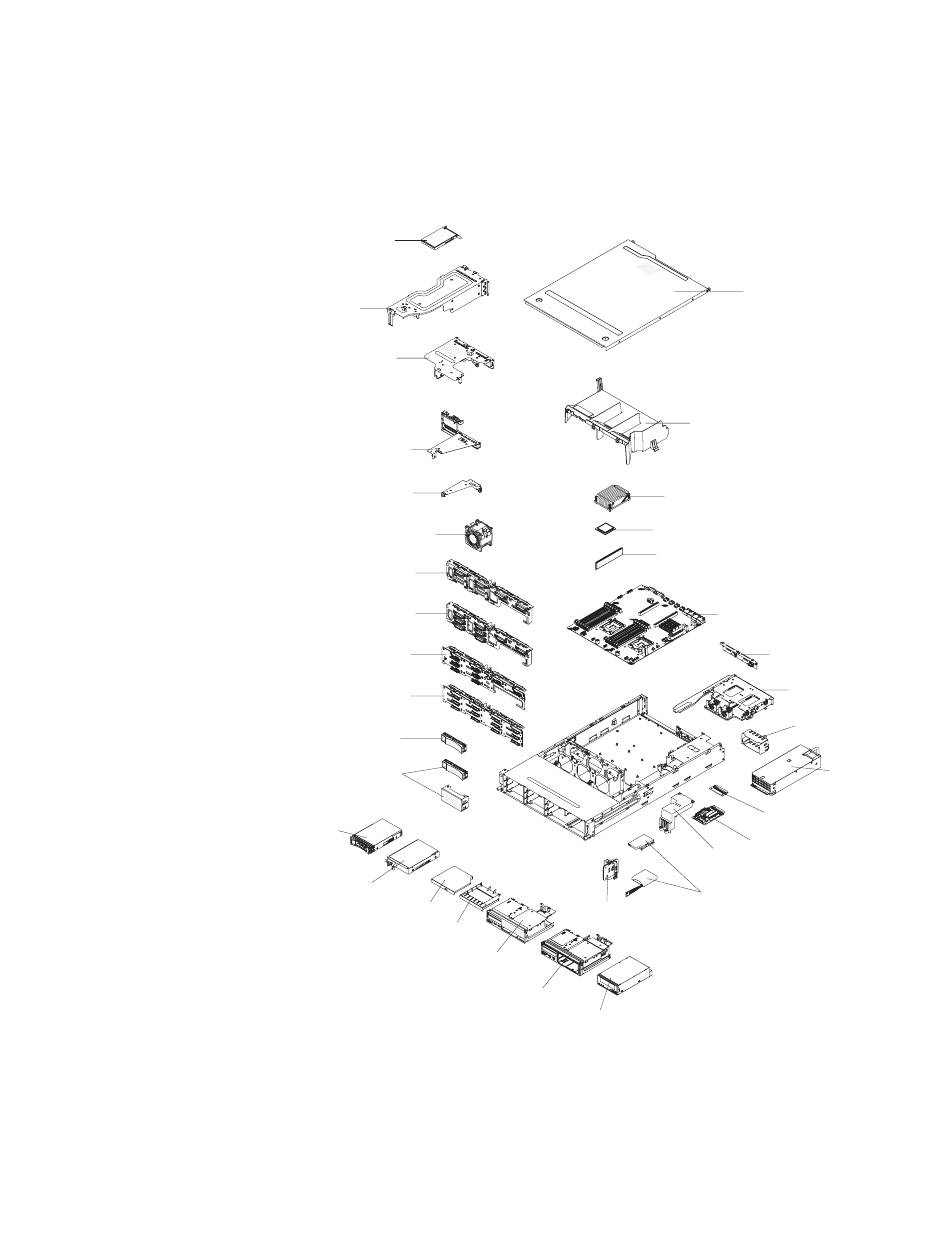

In der folgenden Abbildung sind die Position der wichtigsten Komponenten des
Servers dargestellt.
Die Abbildungen in diesem Dokument weichen möglicherweise geringfügig von
Ihrer Hardware ab.
2-U-PCI-Adapterkarten-
baugruppe 1
2-U-PCI-Adapterkarten-
baugruppe 2
1-U-PCI-Adapterkarten-
baugruppe 1
1-U-PCI-Adapterkarten-
baugruppe 2
3,5-Zoll-Simple-Swap-Rückwand
mit 4 Festplattenlaufwerken
3,5-Zoll-Simple-Swap-Rückwand
mit 8 Festplattenlaufwerken
3,5-Zoll-SAS/SATA-
Rückwandplatine mit 8
Festplattenlaufwerken
3,5-Zoll-SAS/SATA-
Rückwandplatine mit 12
Festplattenlaufwerken
Abdeckblende für
3,5-Zoll-Hot-Swap-
Festplattenlaufwerk
Abdeckblende für
3,5-Zoll-Simple-Swap-
Festplattenlaufwerk
3,5-Zoll-Hot-Swap-
Festplattenlaufwerk
3,5-Zoll-Simple-Swap-
Festplattenlaufwerk
Adapter
Lüfter
CD-/DVD-Laufwerk
Abdeckblende für
CD-/DVD-Laufwerk
Datenträgergehäuse mit
CD-/DVD-Laufwerk
Datenträgergehäuse
mit Bandlaufwerk
Obere Abdeckung
Luftführung
Kühlkörper
Mikroprozessor
DIMM
Systemplatine
Untere Netzteiladapterkarte
240-VA-Abdeckung
Batterie für ServeRaid-Adapter
Batterieträger
Bandlaufwerk
Kapitel 2. Zusatzeinrichtungen installieren
3,5-Zoll-SAS/SATA-
Rückwandplatine
3,5-Zoll-Festplatten-
laufwerksgehäuse
Netzteilabdeckblende
Netzteil
Obere Netzteil-
adapterkarte
33
