Rückansicht

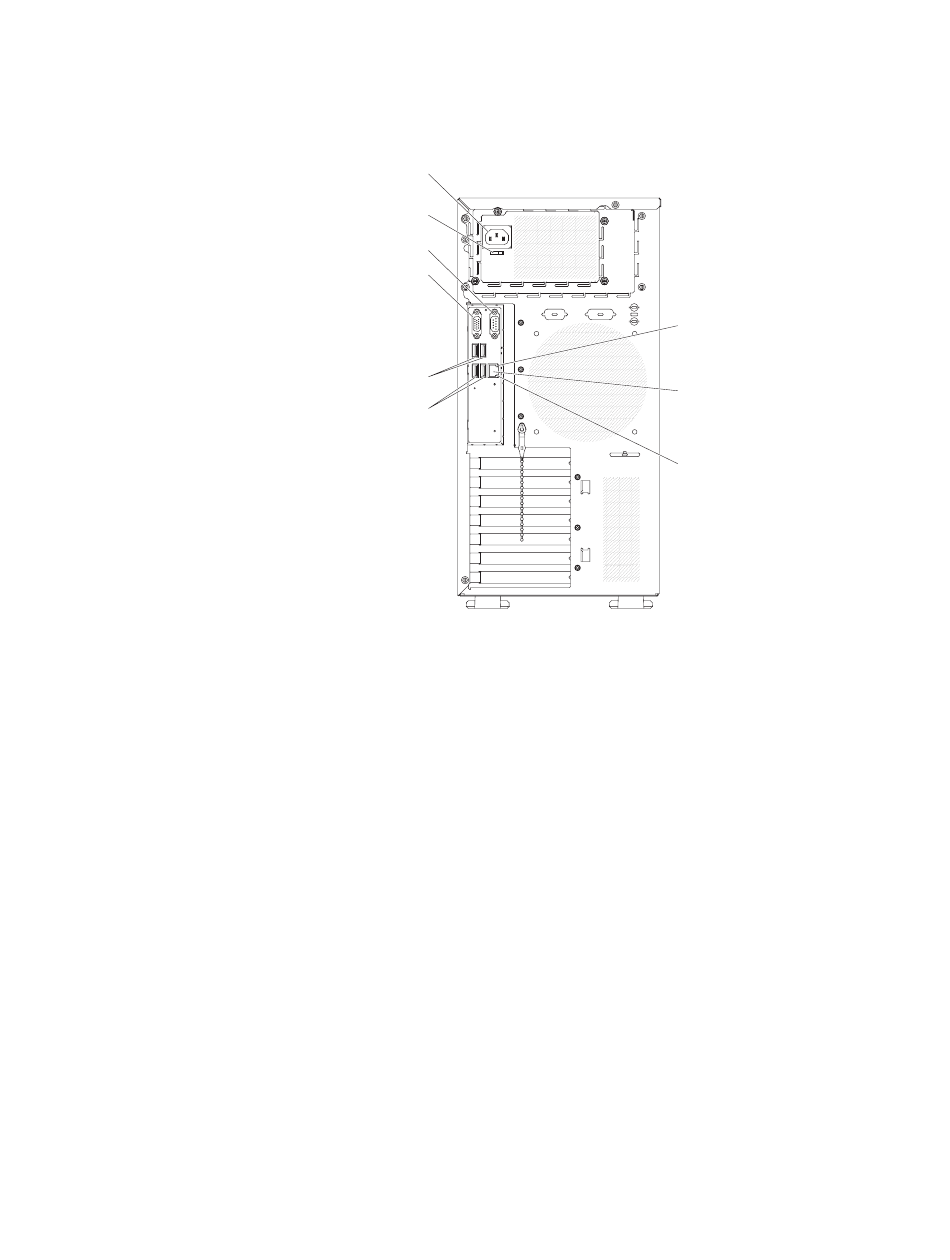

In der folgenden Abbildung sind die Anzeigen und Anschlüsse an der Rückseite des
Servers dargestellt.
Serieller Anschluss 1 (Com1)
Netzteilanschluss und Netzschalter
Bildschirmanschluss
Serieller Anschluss
USB-Anschlüsse
Ethernet-Anschluss
Anzeige für Ethernet-Sende-/Empfangsaktivität
Anzeige für Ethernet-Verbindungsstatus
Netzteilanschluss
Netzschalter
Bildschirmanschluss
USB-Anschlüsse 0 und 1
USB-Anschlüsse 2 und 3
Schließen Sie das Netzkabel an diesen Anschluss an und schalten Sie den
Netzschalter ein, um die Stromversorgung einzuschalten.
Schließen Sie an diesen Anschluss einen Bildschirm an.
Anmerkung: Die maximale Bildschirmauflösung beträgt 1280x1024.
Schließen Sie an diesen Anschluss eine serielle Einheit mit einem 9-poligen
Stecker an.
An diese Anschlüsse können Sie USB-Einheiten anschließen.
Über diesen Anschluss können Sie den Server an ein Netz anschließen.
Diese Anzeige befindet sich am Ethernet-Anschluss an der Rückseite des
Servers. Wenn diese Anzeige nicht leuchtet, findet keine Datenübertragung
statt. Wenn diese Anzeige blinkt, findet Datenübertragung zwischen dem
Server und dem Netzwerk statt.
Diese Anzeige befindet sich am Ethernet-Anschluss an der Rückseite des
Servers. Wenn diese Anzeige leuchtet, ist eine Verbindung am Ethernet-An-
schluss aktiv. Wenn diese Anzeige nicht leuchtet, ist keine Verbindung am
Ethernet-Anschluss aktiv.
Anzeige für Ethernet-Sende-/
Empfangsaktivität (gelb)
Ethernet-Anschluss
Anzeige für Ethernet-
Verbindungsstatus (gelb)
Kapitel 1. Server "System x3100 M3"
13
