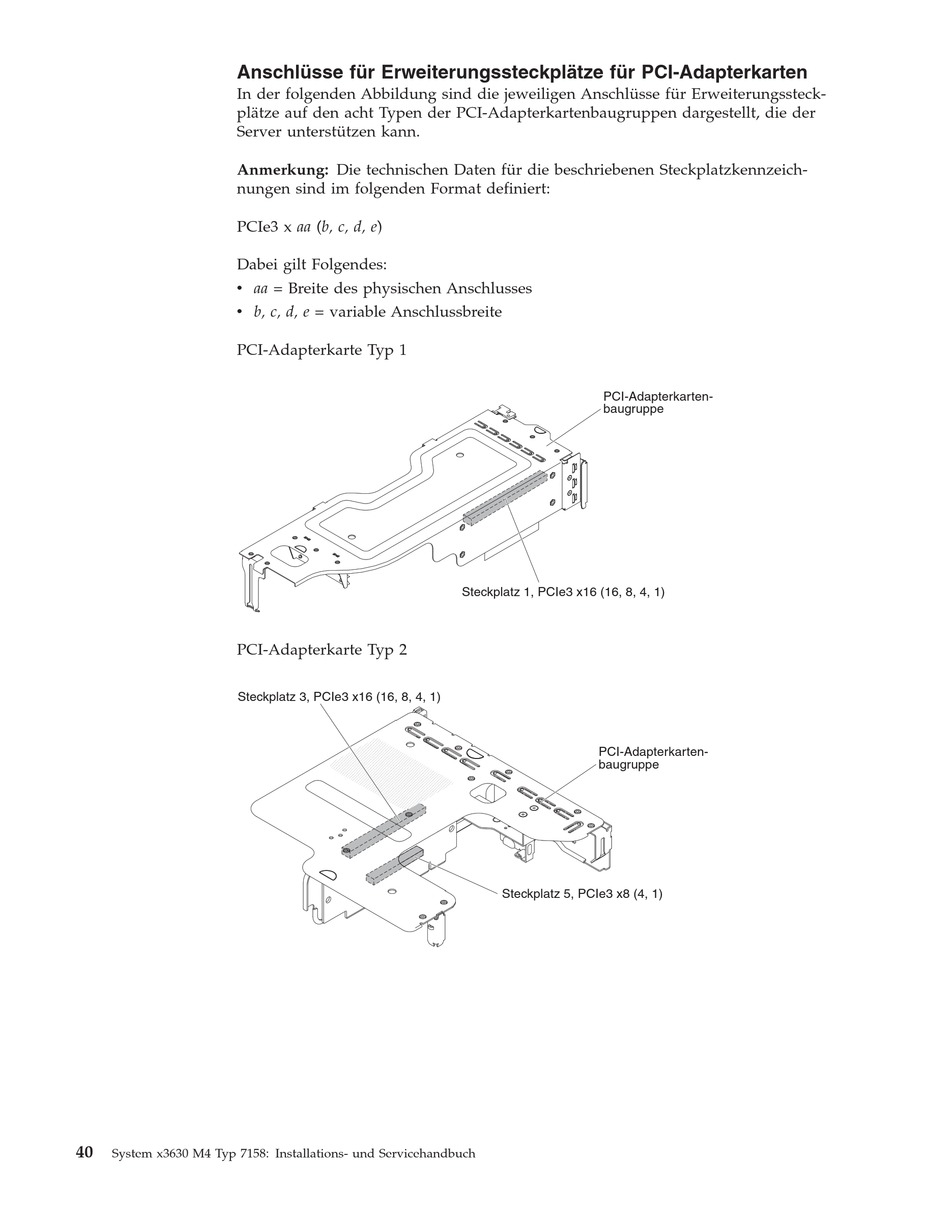

Anschlüsse für Erweiterungssteckplätze für PCI-Adapterkarten
In der folgenden Abbildung sind die jeweiligen Anschlüsse für Erweiterungssteck-
plätze auf den acht Typen der PCI-Adapterkartenbaugruppen dargestellt, die der
Server unterstützen kann.
Anmerkung: Die technischen Daten für die beschriebenen Steckplatzkennzeich-
nungen sind im folgenden Format definiert:
PCIe3 x aa (b, c, d, e)
Dabei gilt Folgendes:
v aa = Breite des physischen Anschlusses
v b, c, d, e = variable Anschlussbreite
PCI-Adapterkarte Typ 1
PCI-Adapterkarte Typ 2
Steckplatz 3, PCIe3 x16 (16, 8, 4, 1)
40
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
PCI-Adapterkarten-
baugruppe
Steckplatz 1, PCIe3 x16 (16, 8, 4, 1)
PCI-Adapterkarten-
baugruppe
Steckplatz 5, PCIe3 x8 (4, 1)
