Sie können diese Anzeige mithilfe von IBM Systems Director oder von der
IMM2-Webschnittstelle über Fernzugriff aktivieren. Diese Anzeige wird vom
IMM2 gesteuert. Durch Drücken der Positionstaste kann der Server eindeutig be-
stimmt werden, wenn mehrere Server vorhanden sind.
v Prüfprotokollanzeige: Diese gelbe Anzeige leuchtet, wenn ein Systemfehler auf-
getreten ist. Weitere Informationen finden Sie im Fehlerprotokoll. Weitere Infor-
mationen zu Ereignisprotokollen finden Sie im Abschnitt mit den Fehlerproto-
kollen.
v Systemfehleranzeige: Wenn diese gelbe Anzeige leuchtet, ist ein Systemfehler
aufgetreten. An der Rückseite des Servers befindet sich eine weitere Systemfeh-
leranzeige. Zur näheren Bestimmung des Fehlers leuchtet außerdem eine Anzei-
ge im Diagnosefeld "Light Path Diagnostics" in der Bedienerinformationsanzeige.
Diese Anzeige wird vom IMM2 gesteuert.
v Knopf "Reset" (Grundstellungsknopf): Drücken Sie diesen Knopf, um den Ser-
ver in die Grundstellung zurückzusetzen und den Selbsttest beim Einschalten
(POST) auszuführen. Möglicherweise müssen Sie einen Stift oder eine auseinan-
der gebogene Büroklammer verwenden, um den Knopf zu drücken.
Anmerkung: Je nachdem, welcher Typ Bedienerinformationsanzeige in Ihrem Ser-
ver installiert ist, befindet sich die Schaltfläche zum Zurücksetzen auf der Bediene-
rinformationsanzeige oder auf der Funktionsanzeige "Light Path Diagnostics".
Diagnosefeld "Light Path Diagnostics"
Im folgenden Abschnitt sind die Anzeigen und Bedienelemente im Diagnosefeld
"Light Path Diagnostics" dargestellt.
Anmerkung: Die ursprüngliche Serverkonfiguration umfasst nicht die Funktions-
anzeige "Light Path Diagnostics". Sie wird aufgenommen, wenn die Bedienerinfor-
mationsanzeige auf die erweiterte Bedienerinformationsanzeige aktualisiert wird.
Das Diagnosefeld "Light Path Diagnostics" befindet sich oben in der erweiterten
Bedienerinformationsanzeige. Weitere Informationen zur Funktion "Light Path Dia-
gnostics" und zu den Anzeigen im Diagnosefeld "Light Path Diagnostics" finden
Sie in den Abschnitten „Funktion "Light Path Diagnostics"" auf Seite 153 und „An-
zeigen der Funktion "Light Path Diagnostics"" auf Seite 157.

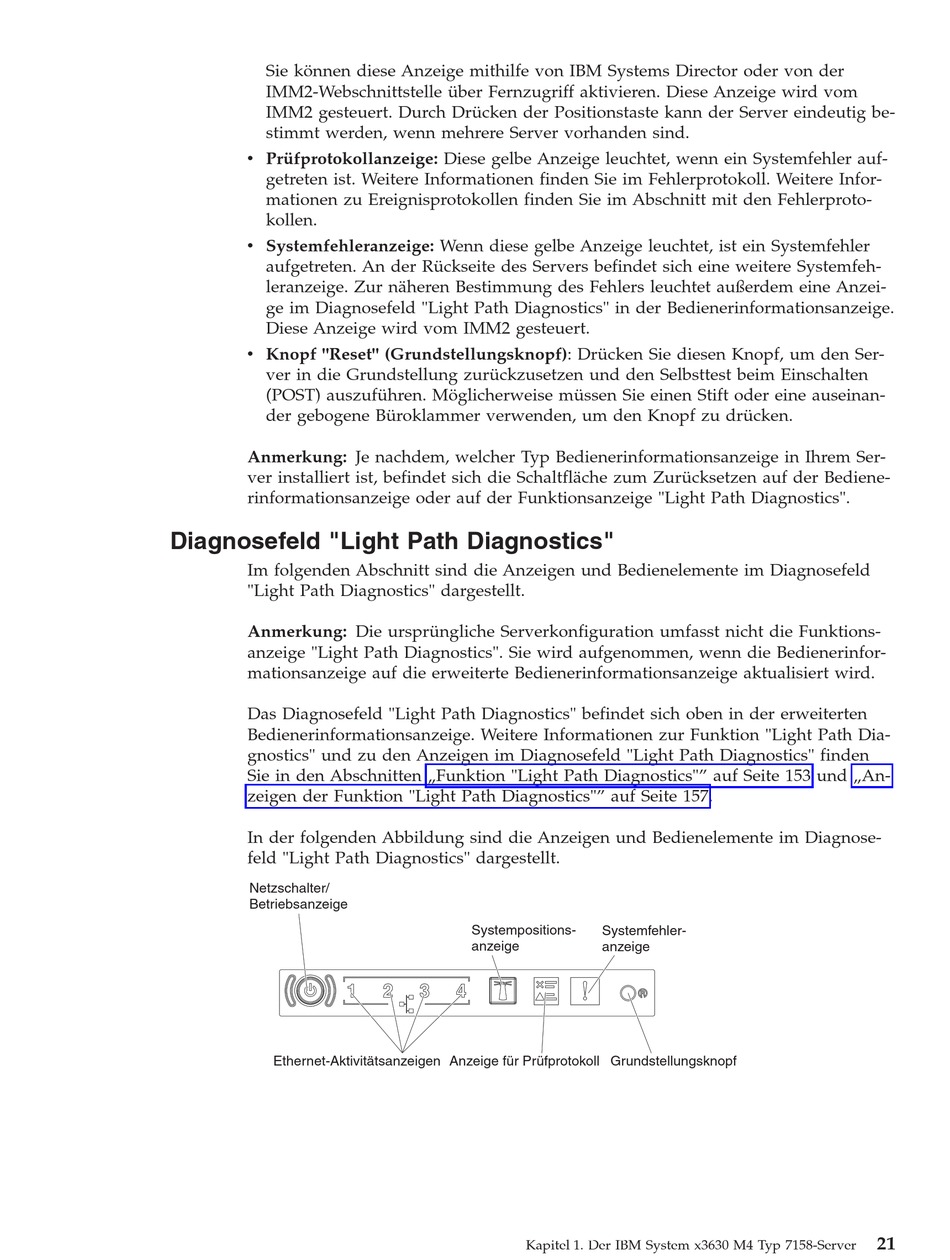

In der folgenden Abbildung sind die Anzeigen und Bedienelemente im Diagnose-
feld "Light Path Diagnostics" dargestellt.
Netzschalter/
Betriebsanzeige
Ethernet-Aktivitätsanzeigen
Systempositions-
Systemfehler-
anzeige
anzeige
Anzeige für Prüfprotokoll Grundstellungsknopf
Kapitel 1. Der IBM System x3630 M4 Typ 7158-Server
21
