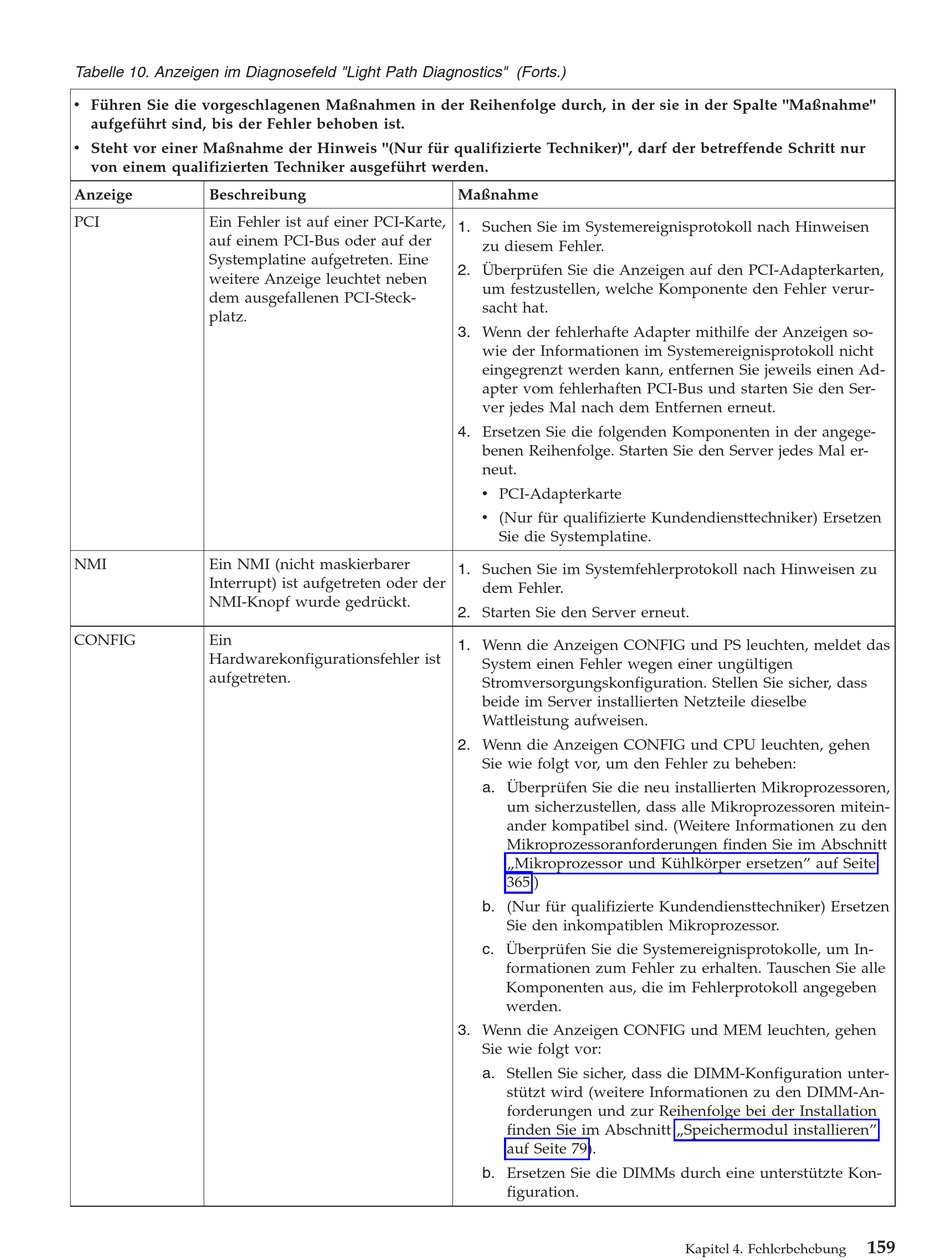

Tabelle 10. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis "(Nur für qualifizierte Techniker)", darf der betreffende Schritt nur
von einem qualifizierten Techniker ausgeführt werden.
Anzeige
Beschreibung
PCI
Ein Fehler ist auf einer PCI-Karte,
auf einem PCI-Bus oder auf der
Systemplatine aufgetreten. Eine
weitere Anzeige leuchtet neben
dem ausgefallenen PCI-Steck-
platz.
NMI
Ein NMI (nicht maskierbarer
Interrupt) ist aufgetreten oder der
NMI-Knopf wurde gedrückt.
CONFIG
Ein
Hardwarekonfigurationsfehler ist
aufgetreten.
Maßnahme
1. Suchen Sie im Systemereignisprotokoll nach Hinweisen
zu diesem Fehler.
2. Überprüfen Sie die Anzeigen auf den PCI-Adapterkarten,
um festzustellen, welche Komponente den Fehler verur-
sacht hat.
3. Wenn der fehlerhafte Adapter mithilfe der Anzeigen so-
wie der Informationen im Systemereignisprotokoll nicht
eingegrenzt werden kann, entfernen Sie jeweils einen Ad-
apter vom fehlerhaften PCI-Bus und starten Sie den Ser-
ver jedes Mal nach dem Entfernen erneut.
4. Ersetzen Sie die folgenden Komponenten in der angege-
benen Reihenfolge. Starten Sie den Server jedes Mal er-
neut.
v PCI-Adapterkarte
v (Nur für qualifizierte Kundendiensttechniker) Ersetzen
Sie die Systemplatine.
1. Suchen Sie im Systemfehlerprotokoll nach Hinweisen zu
dem Fehler.
2. Starten Sie den Server erneut.
1. Wenn die Anzeigen CONFIG und PS leuchten, meldet das
System einen Fehler wegen einer ungültigen
Stromversorgungskonfiguration. Stellen Sie sicher, dass
beide im Server installierten Netzteile dieselbe
Wattleistung aufweisen.
2. Wenn die Anzeigen CONFIG und CPU leuchten, gehen
Sie wie folgt vor, um den Fehler zu beheben:
a. Überprüfen Sie die neu installierten Mikroprozessoren,
um sicherzustellen, dass alle Mikroprozessoren mitein-
ander kompatibel sind. (Weitere Informationen zu den
Mikroprozessoranforderungen finden Sie im Abschnitt
„Mikroprozessor und Kühlkörper ersetzen" auf Seite
365.)
b. (Nur für qualifizierte Kundendiensttechniker) Ersetzen
Sie den inkompatiblen Mikroprozessor.
c. Überprüfen Sie die Systemereignisprotokolle, um In-
formationen zum Fehler zu erhalten. Tauschen Sie alle
Komponenten aus, die im Fehlerprotokoll angegeben
werden.
3. Wenn die Anzeigen CONFIG und MEM leuchten, gehen
Sie wie folgt vor:
a. Stellen Sie sicher, dass die DIMM-Konfiguration unter-
stützt wird (weitere Informationen zu den DIMM-An-
forderungen und zur Reihenfolge bei der Installation
finden Sie im Abschnitt „Speichermodul installieren"
auf Seite 79).
b. Ersetzen Sie die DIMMs durch eine unterstützte Kon-
figuration.
Kapitel 4. Fehlerbehebung
159
