Name der Anzeige
Anzeige für Standby-
Stromversorgung
Fehleranzeige für Sys-
templatine
Abweichungsanzeige für
Mikroprozessor
Fehleranzeigen für
DIMMs
Fehleranzeige für Mikro-
prozessor
Anzeige für Funktion
"Light Path Diagnostics"
Diagnosefeld "Light Path Diagnostics"
Im folgenden Abschnitt sind die Anzeigen und Bedienelemente im Diagnosefeld
"Light Path Diagnostics" dargestellt.
Anmerkung: Die ursprüngliche Serverkonfiguration umfasst nicht die Funktions-
anzeige "Light Path Diagnostics". Sie wird aufgenommen, wenn die Bedienerinfor-
mationsanzeige auf die erweiterte Bedienerinformationsanzeige aktualisiert wird.
Das Diagnosefeld "Light Path Diagnostics" befindet sich oben in der erweiterten
Bedienerinformationsanzeige. Weitere Informationen zur Funktion "Light Path Dia-
gnostics" und zu den Anzeigen im Diagnosefeld "Light Path Diagnostics" finden
Sie in den Abschnitten „Funktion "Light Path Diagnostics"" auf Seite 153 und „An-
zeigen der Funktion "Light Path Diagnostics"" auf Seite 157.

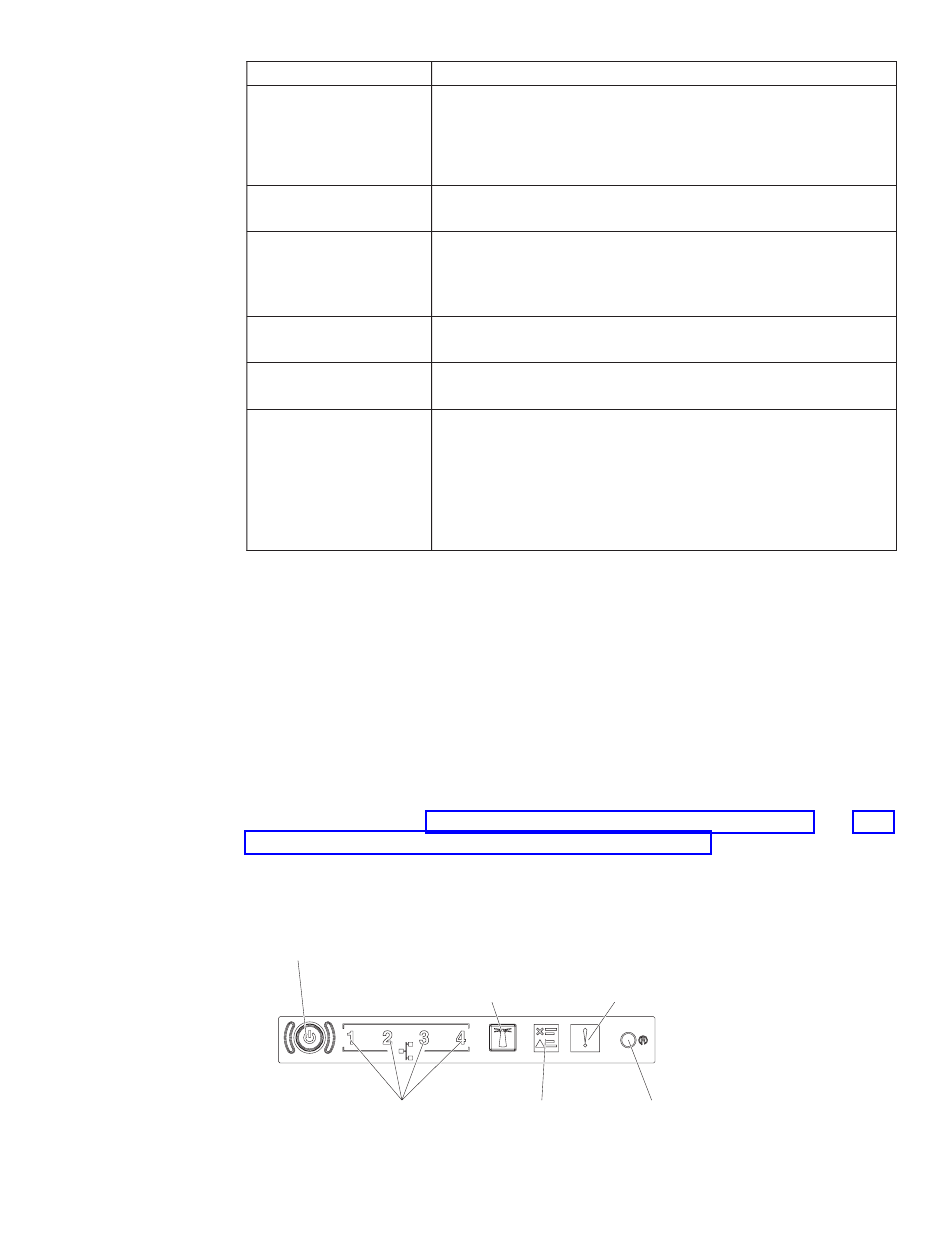

In der folgenden Abbildung sind die Anzeigen und Bedienelemente im Diagnose-
feld "Light Path Diagnostics" dargestellt.
Netzschalter/
Betriebsanzeige
Ethernet-Aktivitätsanzeigen
Beschreibung
Wenn diese Anzeige blinkt, wird angezeigt, dass der Server an
eine Wechselspannungsquelle angeschlossen ist.
Wenn diese Anzeige leuchtet, wird angezeigt, dass Gleichstrom
angeschaltet ist.
Fehler an der Systemplatine
Wenn diese Anzeige leuchtet, wird angezeigt, dass Mikroprozes-
sor 1 nicht installiert ist oder dass die Mikroprozessoren nicht
dieselbe Cachegröße und denselben Cachetyp und dieselbe
Taktgeschwindigkeit haben.
Ein Speicher-DIMM ist fehlerhaft oder nicht ordnungsgemäß ins-
talliert.
Der Mikroprozessor ist ausgefallen, fehlt oder wurde nicht ord-
nungsgemäß installiert.
Zeigt an, ob die die Taste für Light Path Diagnostics funktio-
niert. Wenn die Light Path-Anzeige nach dem Drücken der Taste
für "Light Path Diagnostics" leuchtet, wird angezeigt, dass diese
Taste ordnungsgemäß funktioniert. Wenn die Light Path-Anzeige
jedoch nach dem Drücken der Light Path-Taste nicht leuchtet,
bedeutet dies, dass diese Taste nicht ordnungsgemäß funktio-
niert.
Systempositions-
Systemfehler-
anzeige
anzeige
Anzeige für Prüfprotokoll Grundstellungsknopf
Kapitel 4. Fehlerbehebung
155
