b. Vergewissern Sie sich, dass die Rückwandplatine korrekt im Server instal-
liert ist und von den Halteplatten sicher in Position gehalten wird.

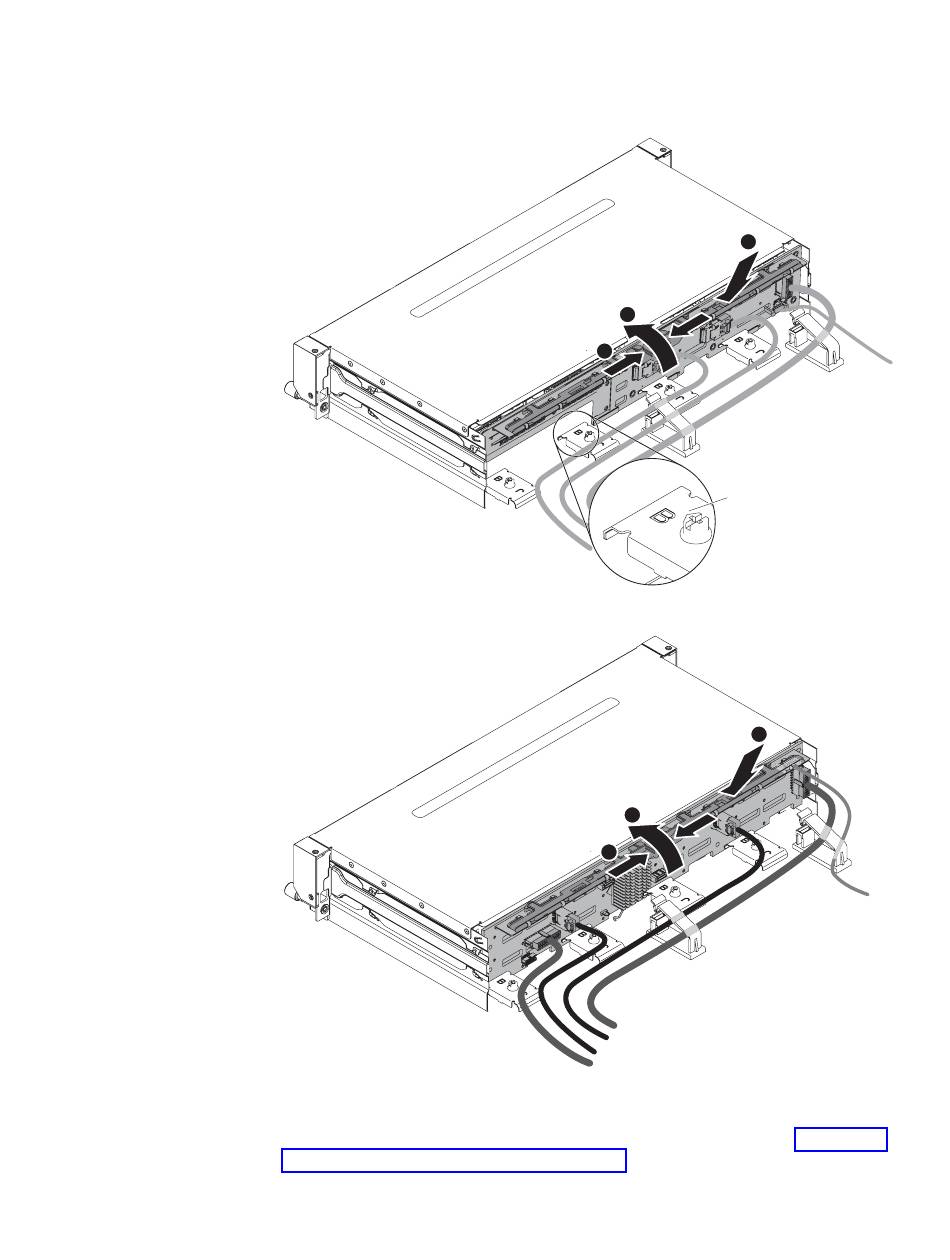

Für Rückwandplatine für acht 3,5-Zoll-Hot-Swap-Laufwerke:
Für Rückwandplatine für zwölf 3,5-Zoll-Hot-Swap-Laufwerke:
6. Schließen Sie die beiden Kabelhalterklemmen hinter dem Lüfterrahmen, um
die Verkabelung zu sichern.
7. Installieren Sie die obere Abdeckung des Servers (siehe Abschnitt „Obere Ab-
deckung des Servers ersetzen" auf Seite 381.
8. Führen Sie die Kabel in die beiden Kabelklemmen ein und verriegeln Sie die
Kabelklemmen.
3
2
3
2
Kapitel 6. Komponenten entfernen und ersetzen
1
Positionierungsplatte
1
355
