4. Wenn Sie angewiesen werden, das Hot-Swap-Laufwerk einzusenden, befolgen
Sie genau die Verpackungsanweisungen und verwenden Sie das gelieferte Ver-
packungsmaterial.

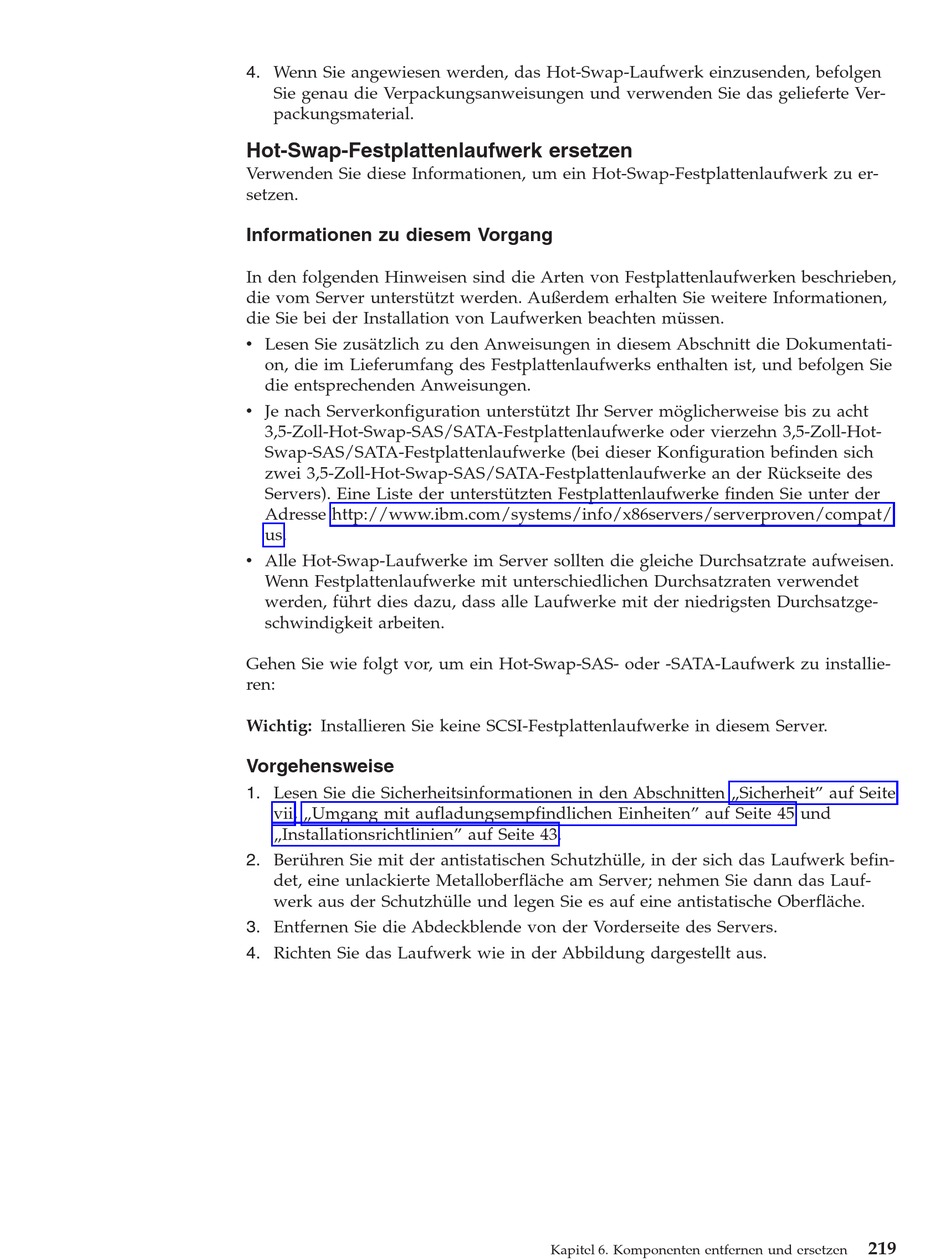

Hot-Swap-Festplattenlaufwerk ersetzen
Verwenden Sie diese Informationen, um ein Hot-Swap-Festplattenlaufwerk zu er-
setzen.
Informationen zu diesem Vorgang
In den folgenden Hinweisen sind die Arten von Festplattenlaufwerken beschrieben,
die vom Server unterstützt werden. Außerdem erhalten Sie weitere Informationen,
die Sie bei der Installation von Laufwerken beachten müssen.
v Lesen Sie zusätzlich zu den Anweisungen in diesem Abschnitt die Dokumentati-
on, die im Lieferumfang des Festplattenlaufwerks enthalten ist, und befolgen Sie
die entsprechenden Anweisungen.
v Je nach Serverkonfiguration unterstützt Ihr Server möglicherweise bis zu acht
3,5-Zoll-Hot-Swap-SAS/SATA-Festplattenlaufwerke oder vierzehn 3,5-Zoll-Hot-
Swap-SAS/SATA-Festplattenlaufwerke (bei dieser Konfiguration befinden sich
zwei 3,5-Zoll-Hot-Swap-SAS/SATA-Festplattenlaufwerke an der Rückseite des
Servers). Eine Liste der unterstützten Festplattenlaufwerke finden Sie unter der
Adresse http://www.ibm.com/systems/info/x86servers/serverproven/compat/
us.
v Alle Hot-Swap-Laufwerke im Server sollten die gleiche Durchsatzrate aufweisen.
Wenn Festplattenlaufwerke mit unterschiedlichen Durchsatzraten verwendet
werden, führt dies dazu, dass alle Laufwerke mit der niedrigsten Durchsatzge-
schwindigkeit arbeiten.
Gehen Sie wie folgt vor, um ein Hot-Swap-SAS- oder -SATA-Laufwerk zu installie-
ren:
Wichtig: Installieren Sie keine SCSI-Festplattenlaufwerke in diesem Server.
Vorgehensweise
1. Lesen Sie die Sicherheitsinformationen in den Abschnitten „Sicherheit" auf Seite
vii, „Umgang mit aufladungsempfindlichen Einheiten" auf Seite 45 und
„Installationsrichtlinien" auf Seite 43.
2. Berühren Sie mit der antistatischen Schutzhülle, in der sich das Laufwerk befin-
det, eine unlackierte Metalloberfläche am Server; nehmen Sie dann das Lauf-
werk aus der Schutzhülle und legen Sie es auf eine antistatische Oberfläche.
3. Entfernen Sie die Abdeckblende von der Vorderseite des Servers.
4. Richten Sie das Laufwerk wie in der Abbildung dargestellt aus.
Kapitel 6. Komponenten entfernen und ersetzen
219
