Achtung: Stellen Sie sicher, dass das Kabel nicht eingeklemmt ist und dass es
keine Anschlüsse abdeckt oder den Zugriff auf Komponenten auf der System-
platine verhindert.
Ergebnisse
Wenn Sie weitere Zusatzeinrichtungen installieren oder entfernen möchten, tun Sie
dies jetzt. Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen" auf
Seite 103 fort.
Rückwandplatine für Hot-Swap-Einheiten im Gehäuse für opti-
onale Festplattenlaufwerke an der Rückseite installieren
Verwenden Sie diese Informationen, um die Rückwandplatine für Hot-Swap-Ein-
heiten im Gehäuse für optionale Festplattenlaufwerke an der Rückseite zu installie-
ren.
Informationen zu diesem Vorgang
Gehen Sie wie folgt vor, um die Hot-Swap-Rückwandplatine für das Gehäuse für
optionale Festplattenlaufwerke an der Rückseite zu installieren.
Vorgehensweise
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt „Sicherheit" auf Seite
vii und den Abschnitt „Installationsrichtlinien" auf Seite 43.
2. Schalten Sie den Server (siehe Abschnitt „Server ausschalten" auf Seite 29) und
alle angeschlossenen Peripheriegeräte aus. Ziehen Sie alle Netzkabel ab und
ziehen Sie anschließend alle externen Kabel vom Server ab.
3. Entfernen Sie die obere Serverabdeckung (siehe Abschnitt „Obere Abdeckung
des Servers entfernen" auf Seite 46).

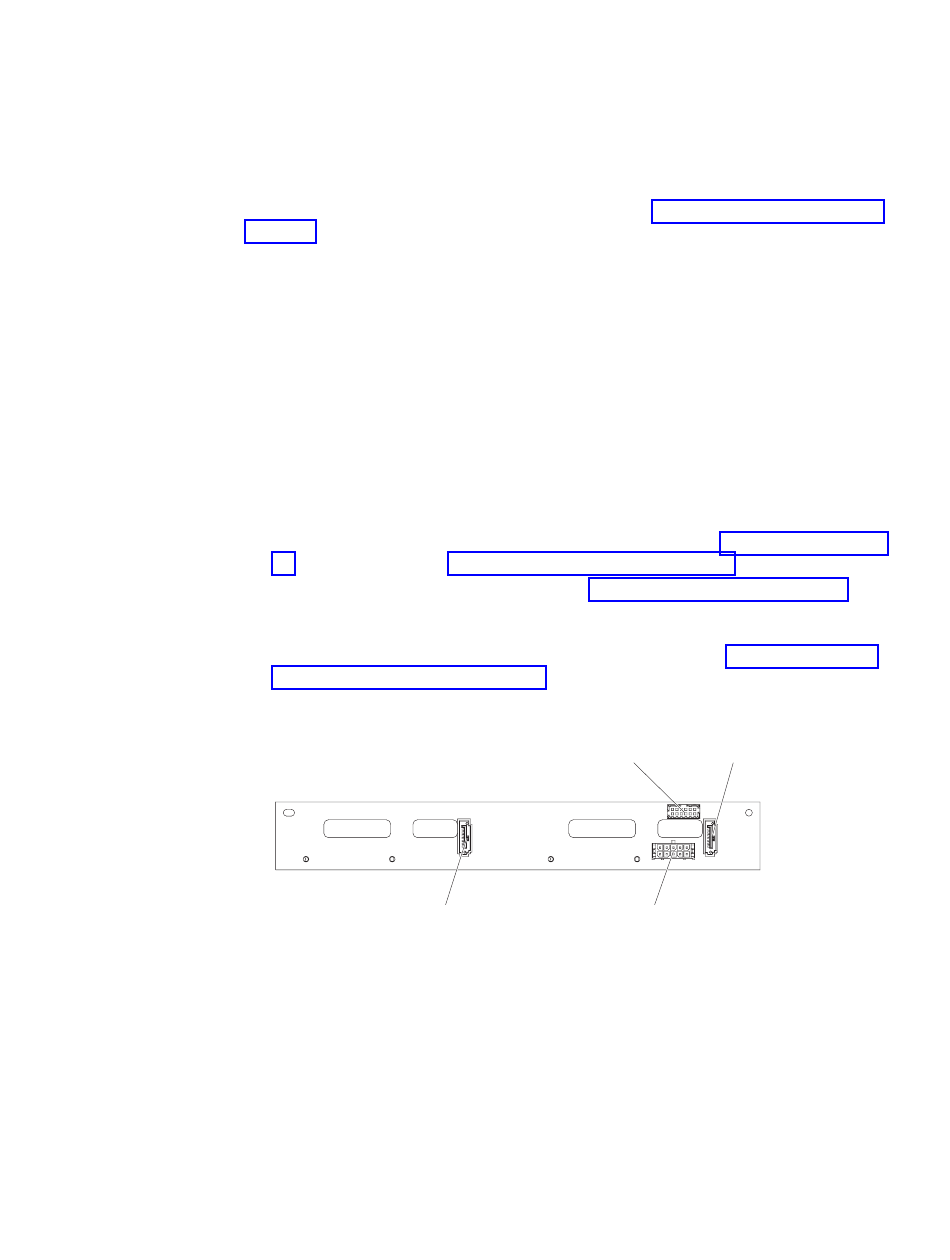

4. Schließen Sie das LED-Signalkabel, das SATA-Signalkabel und das Netzkabel
an der Rückwandplatine an.
5. Richten Sie die Rückwandplatine am Steckplatz am Gehäuse des optionalen
rückseitigen Festplattenlaufwerks aus.
6. Setzen Sie die Rückwandplatine in das Gehäuse des optionalen Festplattenlauf-
werks ein. Vergewissern Sie sich, dass die drei Bohrungen fest mit den drei
Ausrichtungsstiften am Festplattenlaufwerkgehäuse befestigt sind.
LED-Signalanschluss
SATA-Anschluss 1
SATA-Anschluss 0
Netzteilanschluss
Kapitel 2. Zusatzeinrichtungen installieren
75
