Rückansicht

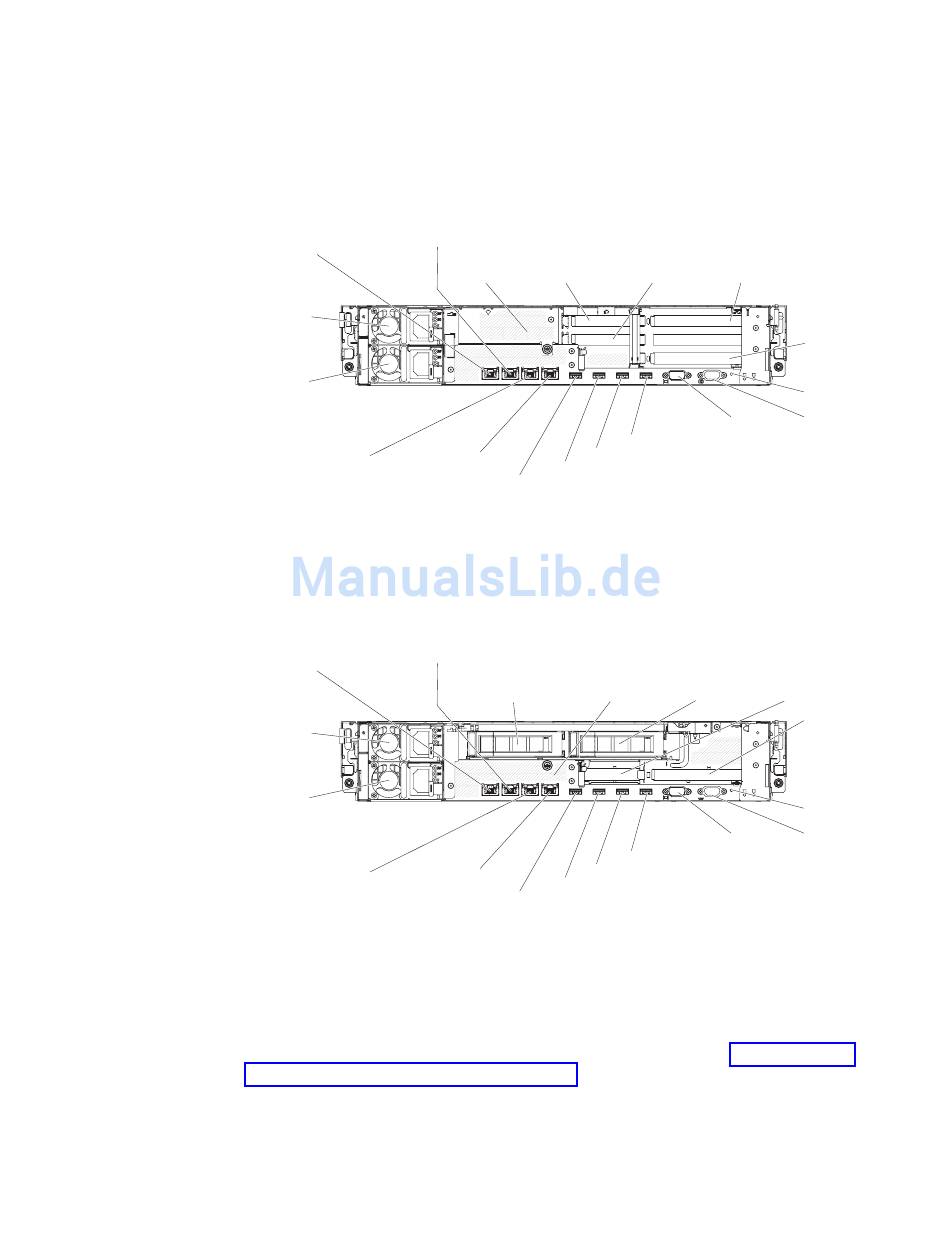

Im Folgenden sind die Anschlüsse an der Rückseite des Servers dargestellt. Eine
der folgenden beiden Serverkonfigurationen ist möglich:
Abbildung ohne installiertem Festplattenlaufwerk an der Rückseite des Servers. Die
PCI-Adapterkartenbaugruppe für diese Serverkonfiguration ist 2U.
Netzteil 2
Netzteil 1
Abbildung mit zwei installierten zusätzlichen Hot-Swap-Festplattenlaufwerk an der
Rückseite des Servers. Die PCI-Adapterkartenbaugruppe für diese Serverkonfigura-
tion ist 1U.
Netzteil 2
Netzteil 1
Ethernet-Anschlüsse:Über einen dieser Anschlüsse können Sie den Server mit ei-
nem Netz verbinden. Wenn Sie im Konfigurationsdienstprogramm gemeinsam ge-
nutztes Ethernet für IMM2 aktivieren, können Sie auf das IMM2 entweder über den
Ethernet-Anschluss 1 oder über den Systemmanagement-Ethernet-Anschluss (Stan-
dard) zugreifen. Weitere Informationen finden Sie im Abschnitt „Konfigurations-
dienstprogramm verwenden" auf Seite 107.
Systemmanagement-Ethernet-Anschluss: Verwenden Sie diesen Anschluss, um
den Server zur vollständigen Steuerung der Systemmanagementinformationen mit
einem Netz zu verbinden.Dieser Anschluss wird nur vom integrierten Management-
modul II (IMM2) verwendet.
Dediziertes System-
Ethernet 1/System-
management,
management,
Standard/ Ethernet 2
gemeinsam genutzt
Ethernet 3 Ethernet 4
(Optional, (Optional,
Feature on Feature on
Demand) Demand)
Dediziertes System-
Ethernet 1/System-
management,
management,
Standard/ Ethernet 2
gemeinsam genutzt
Ethernet 3 Ethernet 4
(Optional, (Optional,
Feature on Feature on
Demand) Demand)
PCI- PCI-
Steckplatz 5 Steckplatz 3
USB-Anschluss 6
USB-Anschluss 5
USB-Anschluss 4
USB-Anschluss 3
Laufwerk- PCI-
Steckplatz 3
position 12
USB-Anschluss 6
USB-Anschluss 5
USB-Anschluss 4
USB-Anschluss 3
Kapitel 1. System x3630 M4-Server vom Typ 7158
