Laufwerksbetrieb-LED
Laufwerksfehler-LED
Verriegelung
Griff des Einbaurahmens
Informationen zum Installieren und Ersetzen von CRU-Laufwerken finden Sie in
„Arbeiten mit Hot-Swap Laufwerken" auf Seite 39. Weitere Informationen zu LEDs
finden Sie unter „Überprüfen der LEDs" auf Seite 32.

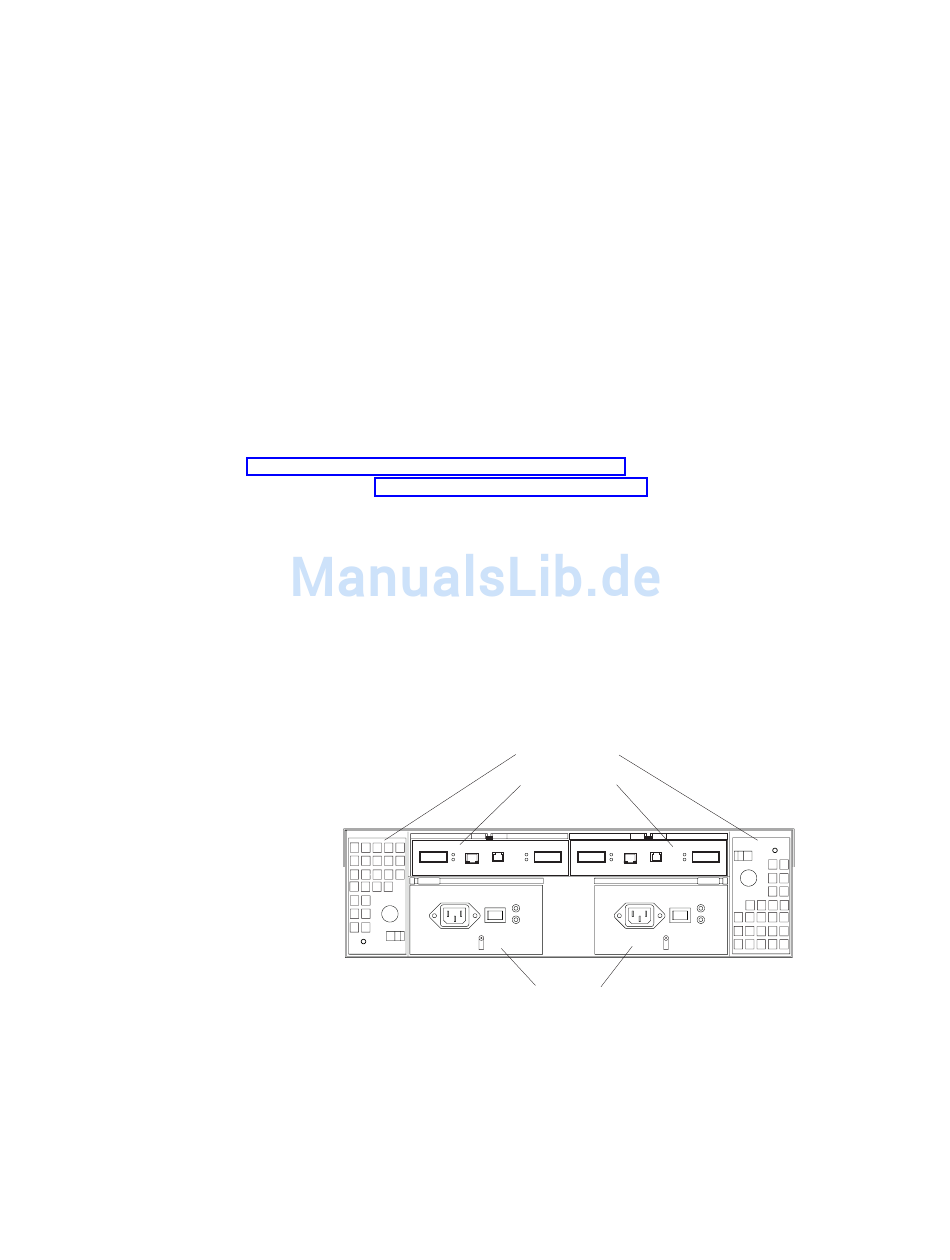

Rückansicht
In der folgenden Abbildung werden die Komponenten auf der Rückseite des IBM
FAStT200 HA Storage Servers dargestellt.
Anmerkung: Wenn der Speicher-Server ein Modell 1RU ist, gibt es nur einen
RAID-Controller
Jedes CRU-Laufwerk verfügt über eine grüne Laufwerksbetrieb-LED. Wenn
sie blinkt, wird mit dieser grünen LED Laufwerksbetrieb angezeigt. Leuchtet
Sie kontinuierlich grün, zeigt diese grüne LED an, dass das Laufwerk kor-
rekt installiert ist.
Jede CRU-Laufwerk verfügt über eine gelbe Laufwerksfehler-LED. Wenn
sie leuchtet, zeigt diese gelbe LED einen Laufwerksfehler an. Wenn sie
blinkt, zeigt diese gelbe LED an, dass gerade ein Laufwerkidentifizierungs-
oder Wiederherstellungsprozess ausgeführt wird.
Mit dieser blauen Vielzweckverriegelung können Sie das CRU-Laufwerk in
Position freigeben oder verriegeln.
Sie können diesen Vielzweckgriff zum Einsetzen und Entfernen des CRU-
Laufwerks in die Position verwenden.
RAID-Controller. In der zweiten RAID-Controller-Öffnung befindet sich
eine leere Blende. Die leere Blende muss eingesetzt bleiben, um
eine korrekte Kühlung sicherzustellen.
Der Speicher-Server wird mit einem oder zwei Hot-Swap-RAID-Controllern
geliefert. Jeder RAID-Controller enthält zwei Anschlüsse für Gigabit-
Schnittstellenumsetzer (Gigabit Interface Converters (GBICs)), die mit den
Fibre Channel-Kabeln verbunden werden. Ein GBIC wird mit einem Host-
System verbunden. Der andere GBIC wird verwendet, um zusätzliche
Erweiterungseinheiten mit dem Speicher-Server zu verbinden.
Hot-Swap-
Lüfterpositionen
Raid-Controller
Hot-Swap-
Netzteile
