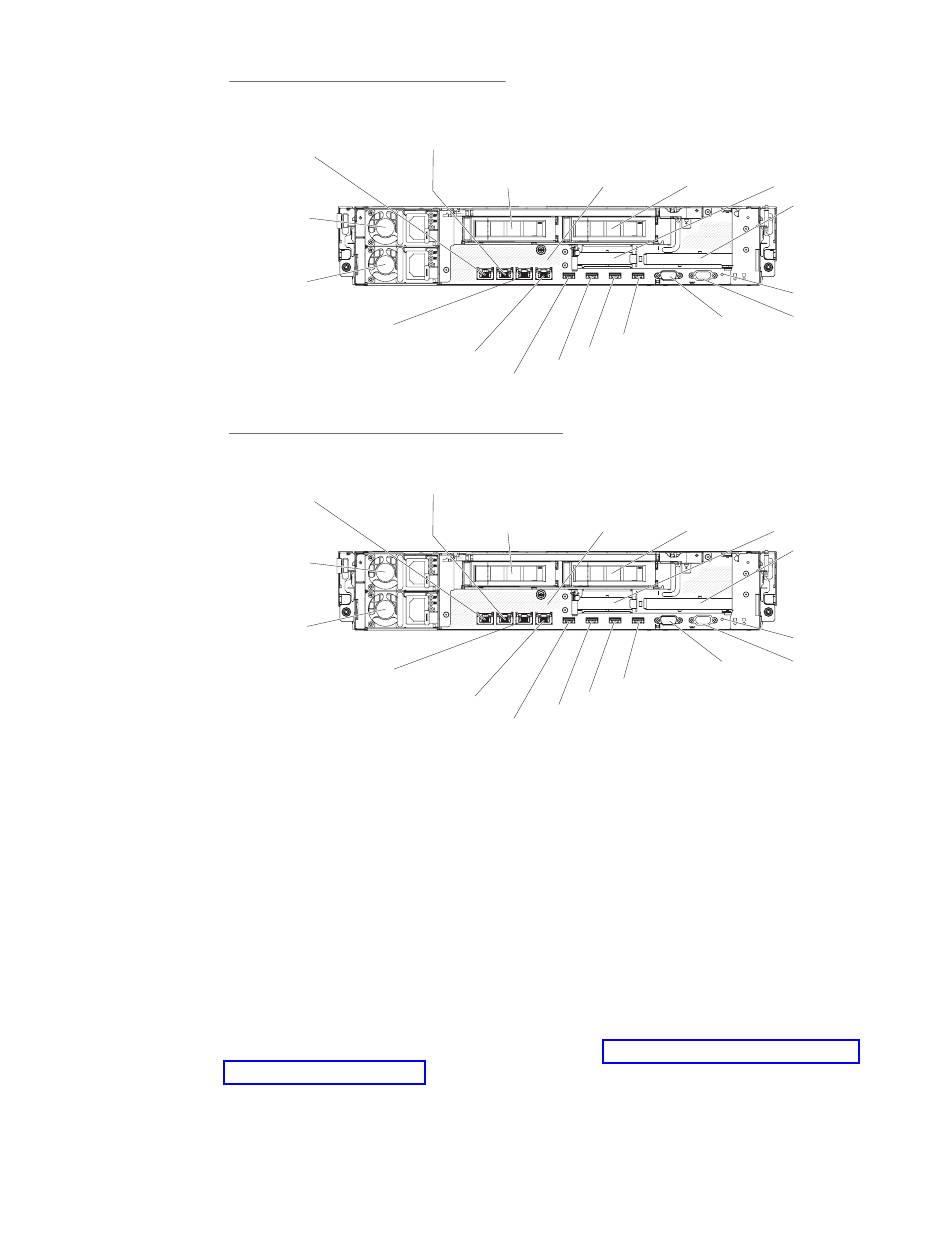

Dedizierter IMM-Netzschnittstellenanschluss
Anschluss
für Netzteil 2
Anschluss
für Netzteil 1
IMM-Netzschnittstellenanschluss, gemeinsam genutzt
Anschluss
für Netzteil 2
Anschluss
für Netzteil 1
Ethernet- und Systemmanagement-Anschlüsse:
IMM2, dedizierter Modus (Standard) :
In diesem Modus, der die Standardeinstellung für den Server ist, verbindet sich
der Anschluss Ethernet 2 mit einem Netz zur vollständigen Steuerung der System-
managementinformationen. Ein dediziertes Verwaltungsnetz bietet zusätzliche Si-
cherheit, indem der Datenverkehr des Verwaltungsnetzes vom Produktionsnetz
physisch getrennt wird. Im dedizierten Modus lässt der externe Anschluss, der
vom integrierten Baseboard Management Controller (iBMC) verwendet wird, die
gemeinsame Nutzung mit dem Onboard-Host-NIC zu, erlaubt jedoch keine Pro-
duktionsnetzaktivitäten. Die Anschlüsse Ethernet 1, Ethernet 3 und Ethernet 4 wer-
den verwendet, um eine Verbindung mit dem Produktionsnetz herzustellen. Weite-
re Informationen hierzu finden Sie im Abschnitt „Konfigurationsdienstprogramm
verwenden" auf Seite 116.
IMM2, Modus für gemeinsame Nutzung :
In diesem Modus, der die Standardeinstellung für den Server ist, verbindet sich
der Anschluss Ethernet 2 mit einem Netz zur vollständigen Steuerung der System-
managementinformationen. Ein dediziertes Verwaltungsnetz bietet zusätzliche Si-
24
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
Dedizierter System-
management-
anschluss,Standard
Ethernet-Anschluss 1
Ethernet-Anschluss 3
(Optional, Feature
on Demand)
Ethernet-Anschluss 4
(Optional, Feature
on Demand)
Ethernet-Anschluss 1 /
gemeinsam genutzter
Systemmanagement-
Ethernet-Anschluss 2
anschluss
Ethernet-Anschluss 3
(Optional, Feature
on Demand)
Ethernet-Anschluss 4
(Optional, Feature
on Demand)
Laufwerk- PCI-
position 12 Steckplatz 3
USB-Anschluss 6
USB-Anschluss 5
USB-Anschluss 4
USB-Anschluss 3
Laufwerk- PCI-
position 12 Steckplatz 3
USB-Anschluss 6
USB-Anschluss 5
USB-Anschluss 4
USB-Anschluss 3
Laufwerk- PCI-
position 13 Steckplatz 2
PCI-
Steckplatz 1
NMI-Knopf
Bildschirm-
Serieller
Anschluss anschluss
Laufwerk- PCI-
position 13 Steckplatz 2
PCI-
Steckplatz 1
NMI-Knopf
Bildschirm-
Serieller
anschluss
Anschluss
