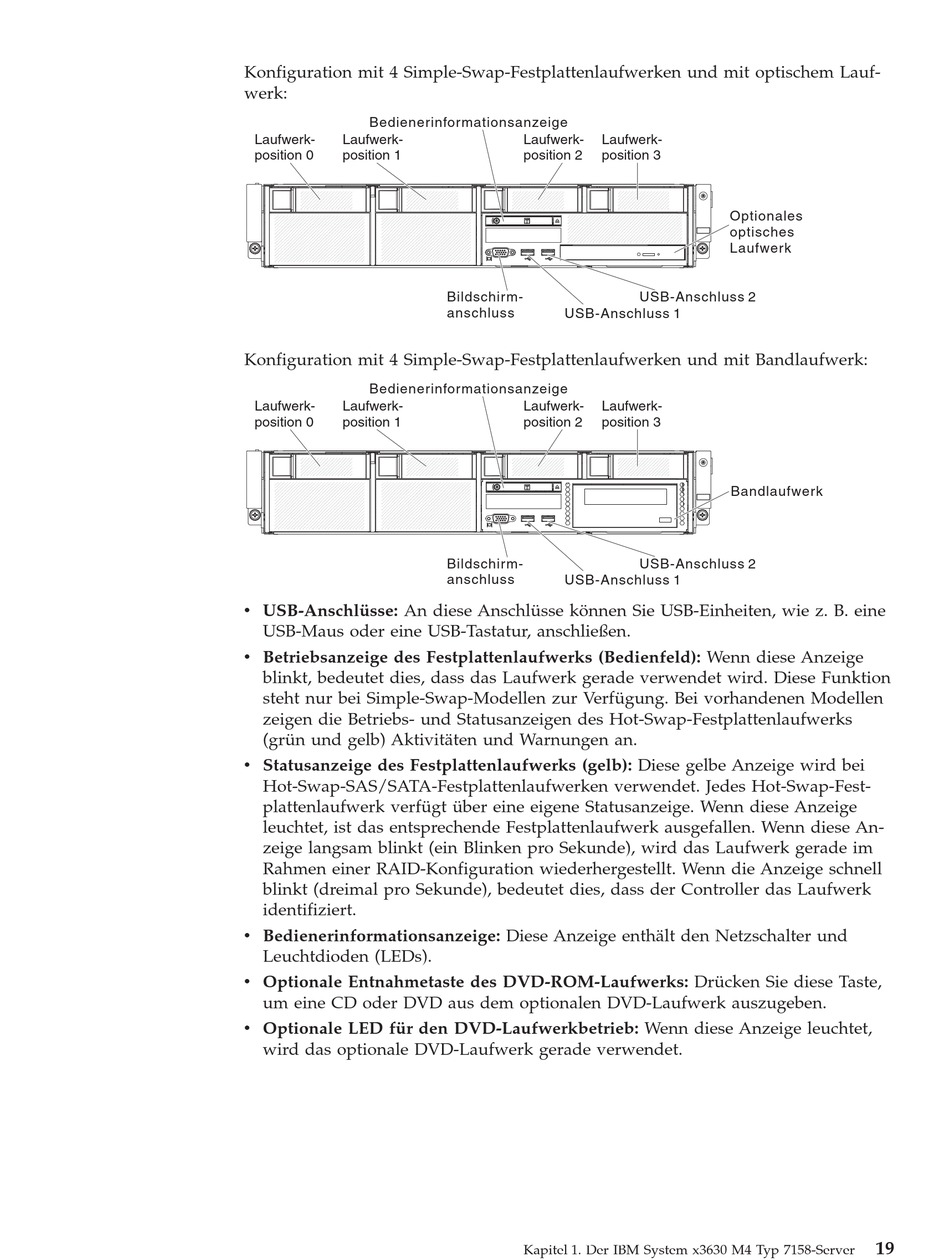

Konfiguration mit 4 Simple-Swap-Festplattenlaufwerken und mit optischem Lauf-
werk:
Bedienerinformationsanzeige
Laufwerk-
Laufwerk-
position 0
position 1
Konfiguration mit 4 Simple-Swap-Festplattenlaufwerken und mit Bandlaufwerk:
Bedienerinformationsanzeige
Laufwerk-
Laufwerk-
position 0
position 1
v USB-Anschlüsse: An diese Anschlüsse können Sie USB-Einheiten, wie z. B. eine
USB-Maus oder eine USB-Tastatur, anschließen.
v Betriebsanzeige des Festplattenlaufwerks (Bedienfeld): Wenn diese Anzeige
blinkt, bedeutet dies, dass das Laufwerk gerade verwendet wird. Diese Funktion
steht nur bei Simple-Swap-Modellen zur Verfügung. Bei vorhandenen Modellen
zeigen die Betriebs- und Statusanzeigen des Hot-Swap-Festplattenlaufwerks
(grün und gelb) Aktivitäten und Warnungen an.
v Statusanzeige des Festplattenlaufwerks (gelb): Diese gelbe Anzeige wird bei
Hot-Swap-SAS/SATA-Festplattenlaufwerken verwendet. Jedes Hot-Swap-Fest-
plattenlaufwerk verfügt über eine eigene Statusanzeige. Wenn diese Anzeige
leuchtet, ist das entsprechende Festplattenlaufwerk ausgefallen. Wenn diese An-
zeige langsam blinkt (ein Blinken pro Sekunde), wird das Laufwerk gerade im
Rahmen einer RAID-Konfiguration wiederhergestellt. Wenn die Anzeige schnell
blinkt (dreimal pro Sekunde), bedeutet dies, dass der Controller das Laufwerk
identifiziert.
v Bedienerinformationsanzeige: Diese Anzeige enthält den Netzschalter und
Leuchtdioden (LEDs).
v Optionale Entnahmetaste des DVD-ROM-Laufwerks: Drücken Sie diese Taste,
um eine CD oder DVD aus dem optionalen DVD-Laufwerk auszugeben.
v Optionale LED für den DVD-Laufwerkbetrieb: Wenn diese Anzeige leuchtet,
wird das optionale DVD-Laufwerk gerade verwendet.
Laufwerk-
Laufwerk-
position 2
position 3
Bildschirm-
anschluss
USB-Anschluss 1
Laufwerk-
Laufwerk-
position 2
position 3
Bildschirm-
anschluss
USB-Anschluss 1
Kapitel 1. Der IBM System x3630 M4 Typ 7158-Server
Optionales
optisches
Laufwerk
USB-Anschluss 2
Bandlaufwerk
USB-Anschluss 2
19
