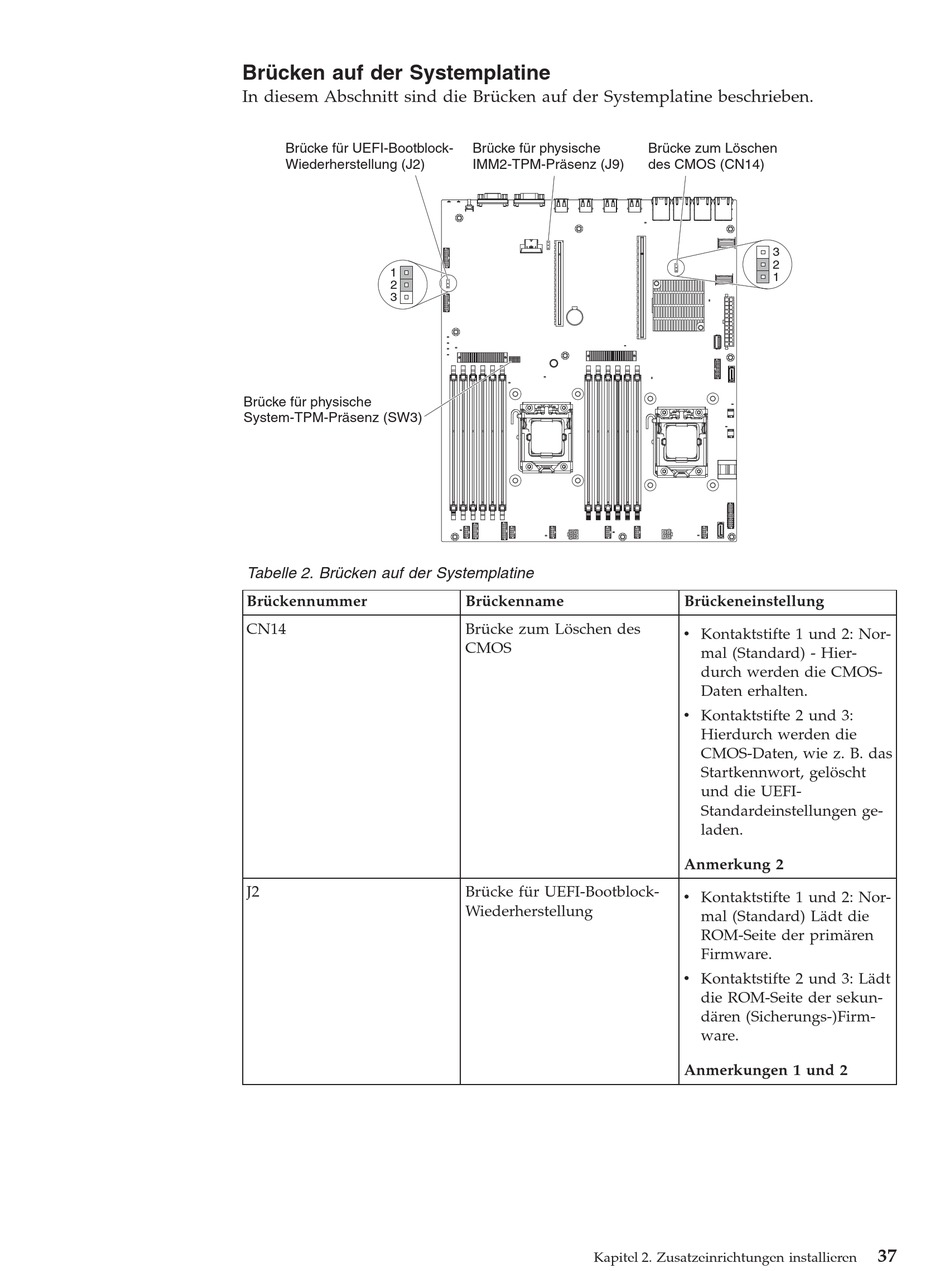

Brücken auf der Systemplatine
In diesem Abschnitt sind die Brücken auf der Systemplatine beschrieben.
Brücke für UEFI-Bootblock-
Wiederherstellung (J2)
1
2
3
Brücke für physische
System-TPM-Präsenz (SW3)
Tabelle 2. Brücken auf der Systemplatine
Brückennummer
CN14
J2
Brücke für physische
IMM2-TPM-Präsenz (J9)
Brückenname
Brücke zum Löschen des
CMOS
Brücke für UEFI-Bootblock-
Wiederherstellung
Kapitel 2. Zusatzeinrichtungen installieren
Brücke zum Löschen
des CMOS (CN14)
3
2
1
Brückeneinstellung
v Kontaktstifte 1 und 2: Nor-
mal (Standard) - Hier-
durch werden die CMOS-
Daten erhalten.
v Kontaktstifte 2 und 3:
Hierdurch werden die
CMOS-Daten, wie z. B. das
Startkennwort, gelöscht
und die UEFI-
Standardeinstellungen ge-
laden.
Anmerkung 2
v Kontaktstifte 1 und 2: Nor-
mal (Standard) Lädt die
ROM-Seite der primären
Firmware.
v Kontaktstifte 2 und 3: Lädt
die ROM-Seite der sekun-
dären (Sicherungs-)Firm-
ware.
Anmerkungen 1 und 2
