Interne Anzeigen, Anschlüsse und Brücken des Servers
In den Abbildungen in diesem Abschnitt werden die Anzeigen, Anschlüsse und
Brücken auf den internen Platinen angezeigt.
Diese Abbildungen können von Ihrer Hardware geringfügig abweichen.
Interne Systemplatinenanschlüsse

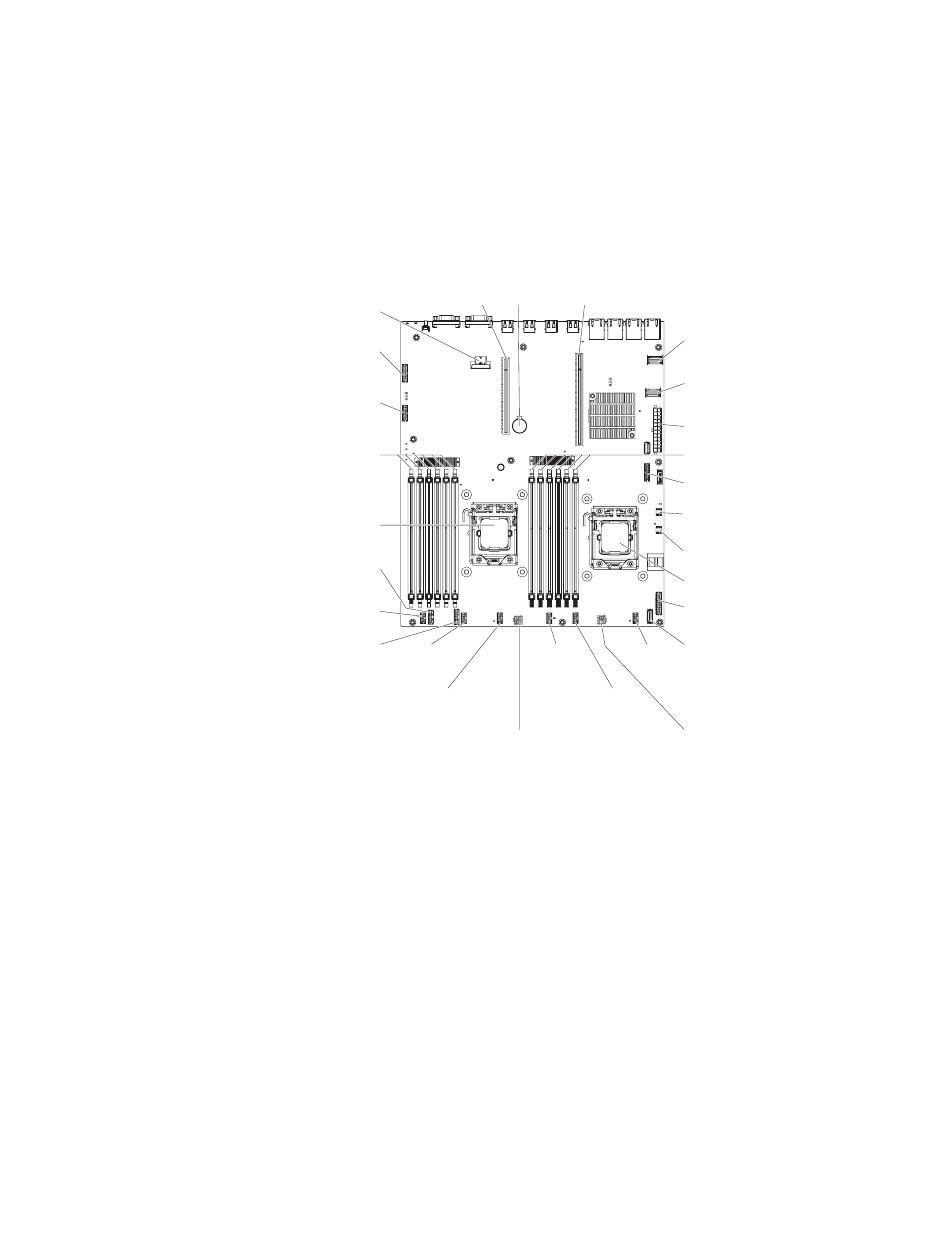

In der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine
dargestellt.
USB-Hypervisor-Anschluss
34
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
Anschluss für PCI-
Adapterkarte 1
Bildschirmanschluss
an der Vorderseite
Konfigurationsanschluss
für Rückwandplatine
DIMM-Steckplätze 1 - 6
Mikroprozessor 1
Anschluss für Bediener-
informationsanzeige 1
Lüfteranschluss 1A
Reserviert
Anschluss für Bediener-
informationsanzeige 2
Lüfteranschluss 2A
Anschluss für PCI-
Batterie
Adapterkarte 2
Reserviert Reserviert
Lüfteranschluss 3A
Netzteilanschluss Netzteilanschluss
für Mikroprozessor 1 für Mikroprozessor 2
SAS/SATA-Signal-
kabelanschluss 1
SAS/SATA-Signal-
kabelanschluss 0
Netzteilanschluss
DIMM-Steckplätze 7 - 12
USB-Anschluss an der Vorderseite
Lüfteranschluss 5 (reserviert für
hinteres Festplattenlaufwerk)
Lüfteranschluss 4 (reserviert für
hinteres Festplattenlaufwerk)
Mikroprozessor 2
Netzteilsignalanschluss
Anschluss für optisches Laufwerk
(optional)
