IBM System x3630 M4 Installations- Und Servicehandbuch Seite 180

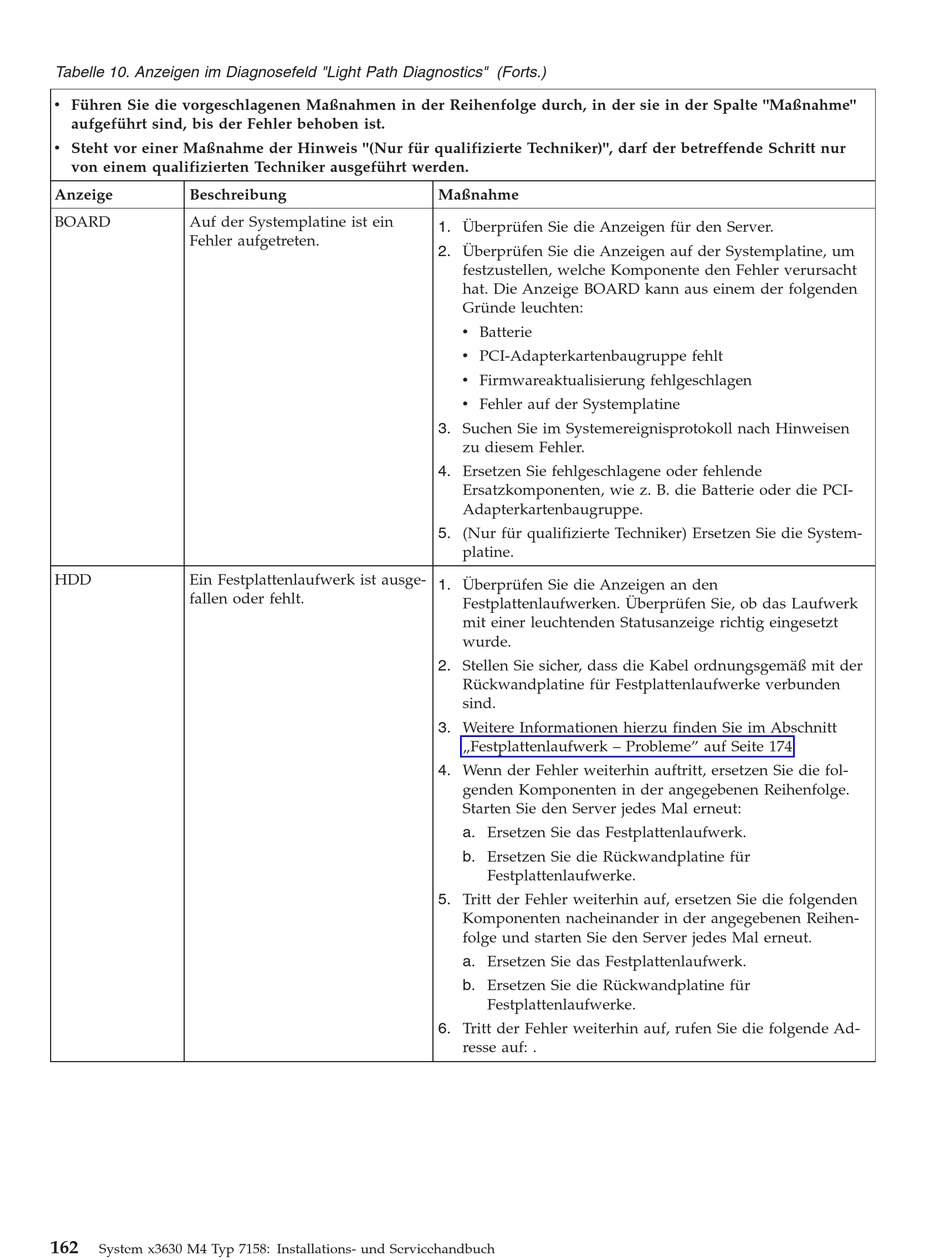

Tabelle 10. Anzeigen im Diagnosefeld "Light Path Diagnostics" (Forts.)
v Führen Sie die vorgeschlagenen Maßnahmen in der Reihenfolge durch, in der sie in der Spalte "Maßnahme"
aufgeführt sind, bis der Fehler behoben ist.
v Steht vor einer Maßnahme der Hinweis "(Nur für qualifizierte Techniker)", darf der betreffende Schritt nur
von einem qualifizierten Techniker ausgeführt werden.
Anzeige Beschreibung
BOARD Auf der Systemplatine ist ein
Fehler aufgetreten.
HDD Ein Festplattenlaufwerk ist ausge-
fallen oder fehlt.
162
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
Maßnahme
1. Überprüfen Sie die Anzeigen für den Server.
2. Überprüfen Sie die Anzeigen auf der Systemplatine, um
festzustellen, welche Komponente den Fehler verursacht
hat. Die Anzeige BOARD kann aus einem der folgenden
Gründe leuchten:
v Batterie
v PCI-Adapterkartenbaugruppe fehlt
v Firmwareaktualisierung fehlgeschlagen
v Fehler auf der Systemplatine
3. Suchen Sie im Systemereignisprotokoll nach Hinweisen
zu diesem Fehler.
4. Ersetzen Sie fehlgeschlagene oder fehlende
Ersatzkomponenten, wie z. B. die Batterie oder die PCI-
Adapterkartenbaugruppe.
5. (Nur für qualifizierte Techniker) Ersetzen Sie die System-
platine.
1. Überprüfen Sie die Anzeigen an den
Festplattenlaufwerken. Überprüfen Sie, ob das Laufwerk
mit einer leuchtenden Statusanzeige richtig eingesetzt
wurde.
2. Stellen Sie sicher, dass die Kabel ordnungsgemäß mit der
Rückwandplatine für Festplattenlaufwerke verbunden
sind.
3. Weitere Informationen hierzu finden Sie im Abschnitt
„Festplattenlaufwerk – Probleme" auf Seite 174.
4. Wenn der Fehler weiterhin auftritt, ersetzen Sie die fol-
genden Komponenten in der angegebenen Reihenfolge.
Starten Sie den Server jedes Mal erneut:
a. Ersetzen Sie das Festplattenlaufwerk.
b. Ersetzen Sie die Rückwandplatine für
Festplattenlaufwerke.
5. Tritt der Fehler weiterhin auf, ersetzen Sie die folgenden
Komponenten nacheinander in der angegebenen Reihen-
folge und starten Sie den Server jedes Mal erneut.
a. Ersetzen Sie das Festplattenlaufwerk.
b. Ersetzen Sie die Rückwandplatine für
Festplattenlaufwerke.
6. Tritt der Fehler weiterhin auf, rufen Sie die folgende Ad-
resse auf: .
