IBM System x3630 M4 Installations- Und Servicehandbuch Seite 74

8. Legen Sie den Adapter auf einer flachen, antistatischen Oberfläche ab.
56
System x3630 M4 Typ 7158: Installations- und Servicehandbuch
Adapter
1-U-Adapterkartenbaugruppe

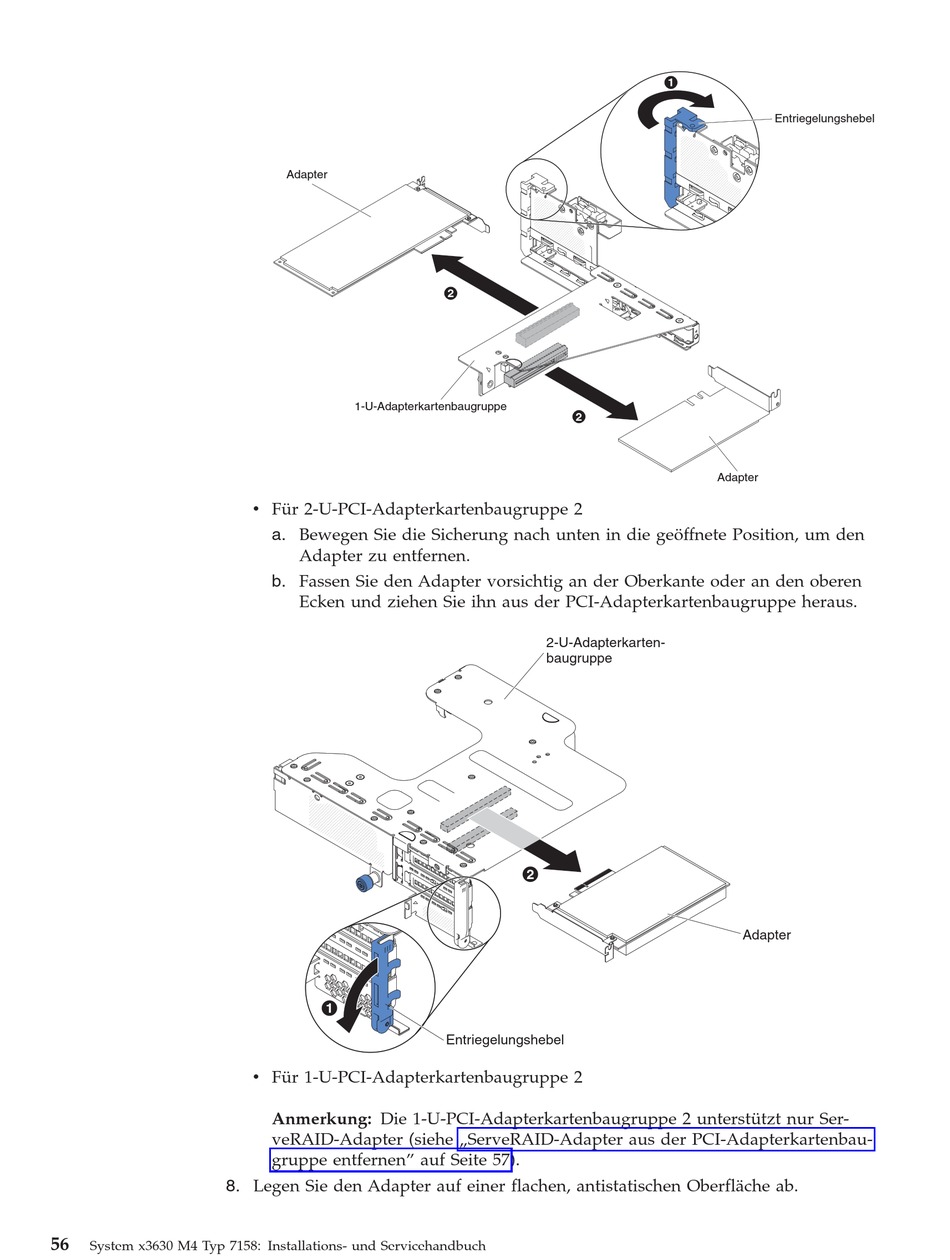

v Für 2-U-PCI-Adapterkartenbaugruppe 2
a. Bewegen Sie die Sicherung nach unten in die geöffnete Position, um den
Adapter zu entfernen.
b. Fassen Sie den Adapter vorsichtig an der Oberkante oder an den oberen
Ecken und ziehen Sie ihn aus der PCI-Adapterkartenbaugruppe heraus.
1
v Für 1-U-PCI-Adapterkartenbaugruppe 2
Anmerkung: Die 1-U-PCI-Adapterkartenbaugruppe 2 unterstützt nur Ser-
veRAID-Adapter (siehe „ServeRAID-Adapter aus der PCI-Adapterkartenbau-
gruppe entfernen" auf Seite 57).
2
2
2-U-Adapterkarten-
baugruppe
2
Entriegelungshebel
1
Entriegelungshebel
Adapter
Adapter
