2. Üldinfo
See paigaldus- ja kasutusjuhend on täiendus vastava CR, CRI,
CRN, CRT, SPK, MTR, CM ja BMS hp pumba paigaldus- ja
kasutusjuhendile.
Juhiste kohta, mida ei ole siin spetsiaalselt ära märgitud, vt
standardpumba paigaldus- ja kasutusjuhendit.
3. Üldine kirjeldus
Grundfosi E-pumpadel on standard mootor koos sisseehitatud
sagedusmuunduriga. Need pumbad on mõeldud kolmefaasilise
toite jaoks.

3.1 Tehases paigaldatud ilma andurita pumbad

Pumpadel on sisseehitatud PI kontroller ja neid saab seadistada
tööle välise anduriga võimaldades juhtimist järgmiste
parameetrite järgi:
• rõhk
• rõhkude vahe
• temperatuur
• temperatuuride vahe
• vooluhulk.
Pumbad on tehases seadistatud konstantse karakteristikuga
juhtrežiimile. PI kontrollerit saab aktiveerida kas R100 või
Grundfos GO puldiga.
3.2 Rõhuanduriga pumbad
Pumpadel on sisse-ehitatud PI kontroller ja nad on seadistatud
tööks rõhuanduriga, võimaldades pumba juhtimist väljundsurve
järgi.
Pumbad on seatud juhitavasse juhtimisrežiimi.
Pumpasid kasutatakse tavaliselt püsisurve hoidmiseks muutuva
tarbimisega süsteemides.

3.3 Seadistused

Seadistamise kirjeldus kehtib nii ilma tehases paigaldatud
andurita, kui ka tehases paigaldatud rõhuanduriga pumpade
kohta.
Seadeväärtus
Soovitud seadeväärtuse saab seadistada kolmel erineval viisil:
• pumba juhtpaneelilt
• välise seadeväärtuse signaali sisendi kaudu
• Grundfosi juhtmevaba puldi R100 või Grundfos Go abil.
Teised seadistused
Kõiki teisi seadistusi saab teha ainult R100 või Grundfos GO
puldi vahendusel.
Olulisi parameetreid, nagu juhtimisparameetri tegelik väärtus,
võimsustarve saab lugeda R100 või Grundfos GO puldi abil.
Kui on nõutavad erilised või kohandatud seadistused, kasutage
Grundfos PC Tool E-products. Täiendava info saamiseks pöördu
kohaliku Grundfos esinduse poole.
144

4. Mehaaniline paigaldus

Pump peab olema kinnitatud poltidega kõvale alusele läbi äärikul
või alusplaadil olevate avade.
Et UL/cUL tunnus jääks alles järgige
Märkus
lisapaigaldusprotseduure lehekülg 768.

4.1 Mootori jahutus

Mootori ja elektroonika piisava jahutuse tagamiseks tuleb kinni
pidada järgmistest nõuetest:
• Veenduge, et piisav kogus õhku oleks jahutamiseks olemas.
• Jahutav õhk peab olema alla 40 °C.
• Hoia jahutusventilaator ja ventilaatori labad puhtad.
4.2 Välispaigaldus
Väljaspoole hoonet paigaldamisel peab mootor olema varustatud
sobiva kattega, et hoida ära kondentsi tekkimist
elektroonikakomponentides. Vaata joon. 1.

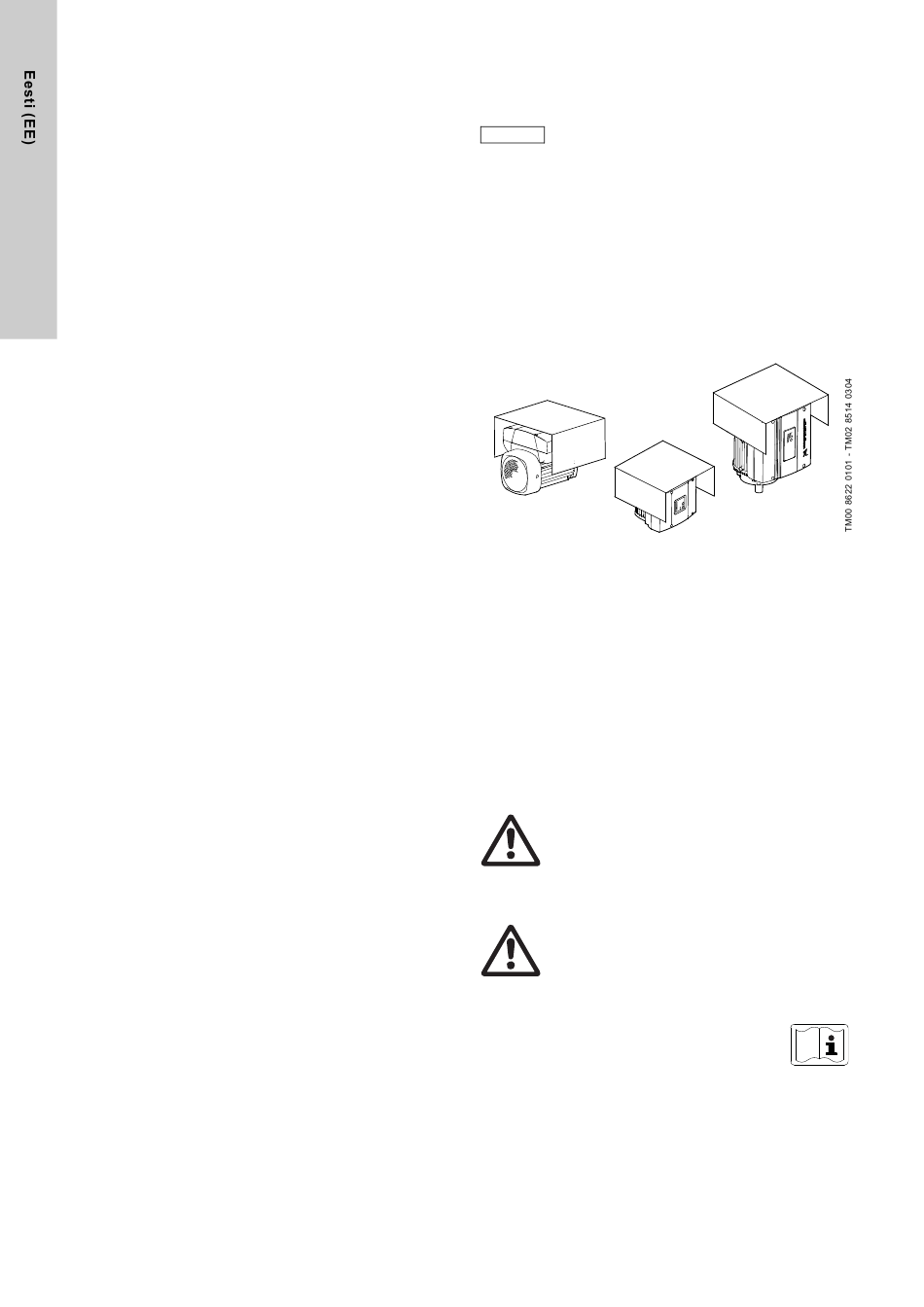

Joonis 1 Näited kattest
Niiskuse ja vee tekkimise ära hoidmiseks mootori sisse
eemaldage allapoole suunatud tühjenduskork.
Pärast tühjenduskorgi eemaldamist on vertikaalselt paigaldatud
pumbate kaitseklass IP55. Horisontaalselt paigaldatud pumpade
kaitseklass muutub IP54-ks.
5. Elektriühendus
Vaadake järgmisi lehekülgi E-pumpade elektriühenduste
tegemiseks:
5.1 Kolmefaasilised pumbad, 1,1 - 7,5
5.2 Kolme-faasilised pumbad, 11-22

5.1 Kolmefaasilised pumbad, 1,1 - 7,5 kW

Hoiatus
Kasutaja või paigaldaja vastutab õige maanduse ja
kaitse teostamise eest vastavalt riiklikele ja
kohalikele standarditele. Kõiki töid võib teostada
ainult kvalifitseeritud isik.
Hoiatus
Juhtploki ühendamisega tohib alustada alles pärast
seda, kui toide on olnud vähemalt 5 minutit välja
lülitatud.
Pidage meeles, et signaal relee on eraldi toite all ja
võib olla voolu all ka pärast pumba toite välja
lülitamist.
Eelnev hoiatus on ära toodud sellise kollase sildiga
mootori klemmkarbi peal:
kW, lehekülg 144
kW, lehekülg 147.
