Anschlussbeispiele

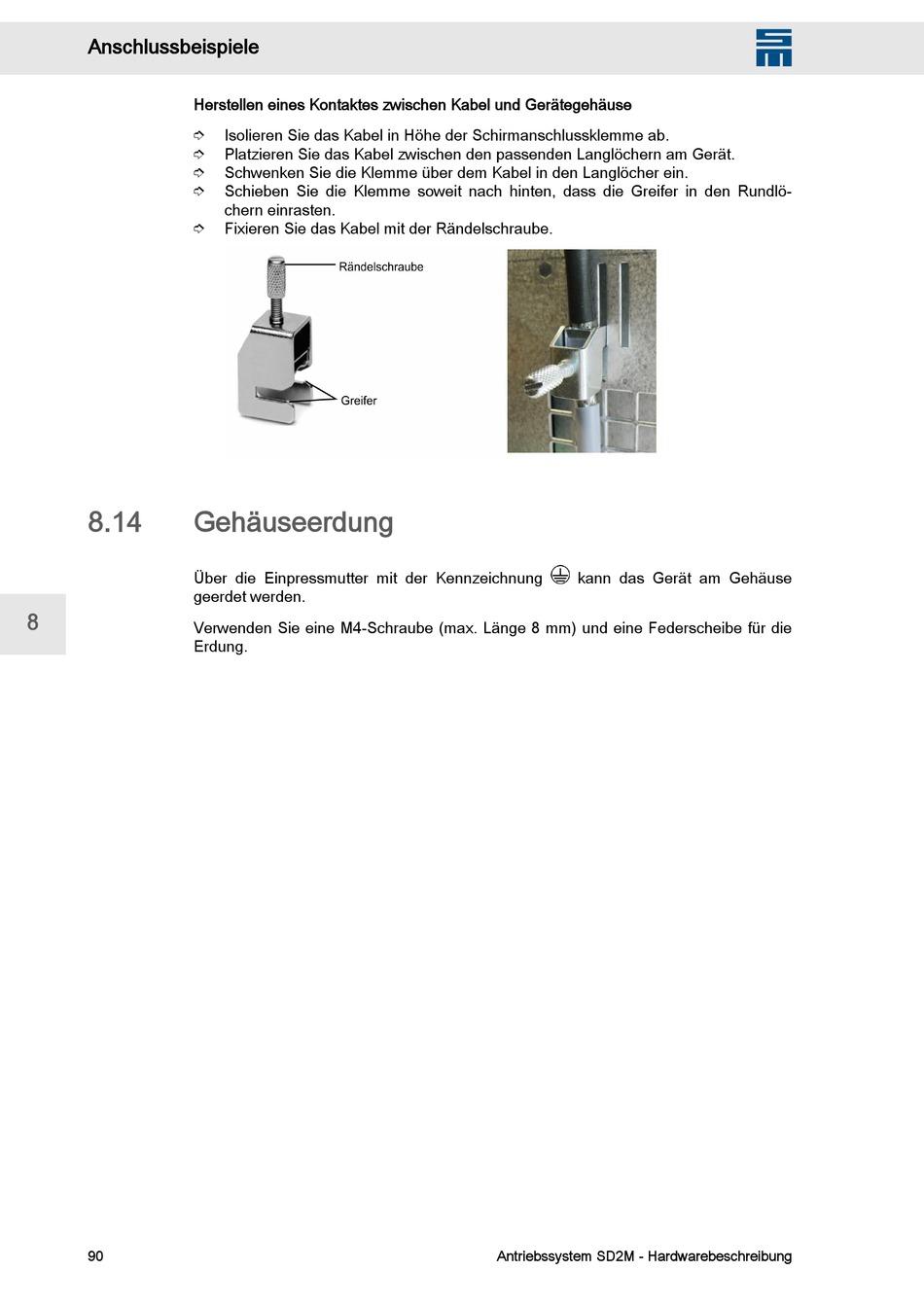

Herstellen eines Kontaktes zwischen Kabel und Gerätegehäuse
➮
➮
➮
➮
➮
8.14 Gehäuseerdung
Über die Einpressmutter mit der Kennzeichnung
geerdet werden.
8
Verwenden Sie eine M4-Schraube (max. Länge 8 mm) und eine Federscheibe für die
Erdung.
90
Isolieren Sie das Kabel in Höhe der Schirmanschlussklemme ab.
Platzieren Sie das Kabel zwischen den passenden Langlöchern am Gerät.
Schwenken Sie die Klemme über dem Kabel in den Langlöcher ein.
Schieben Sie die Klemme soweit nach hinten, dass die Greifer in den Rundlö‐
chern einrasten.
Fixieren Sie das Kabel mit der Rändelschraube.
kann das Gerät am Gehäuse
