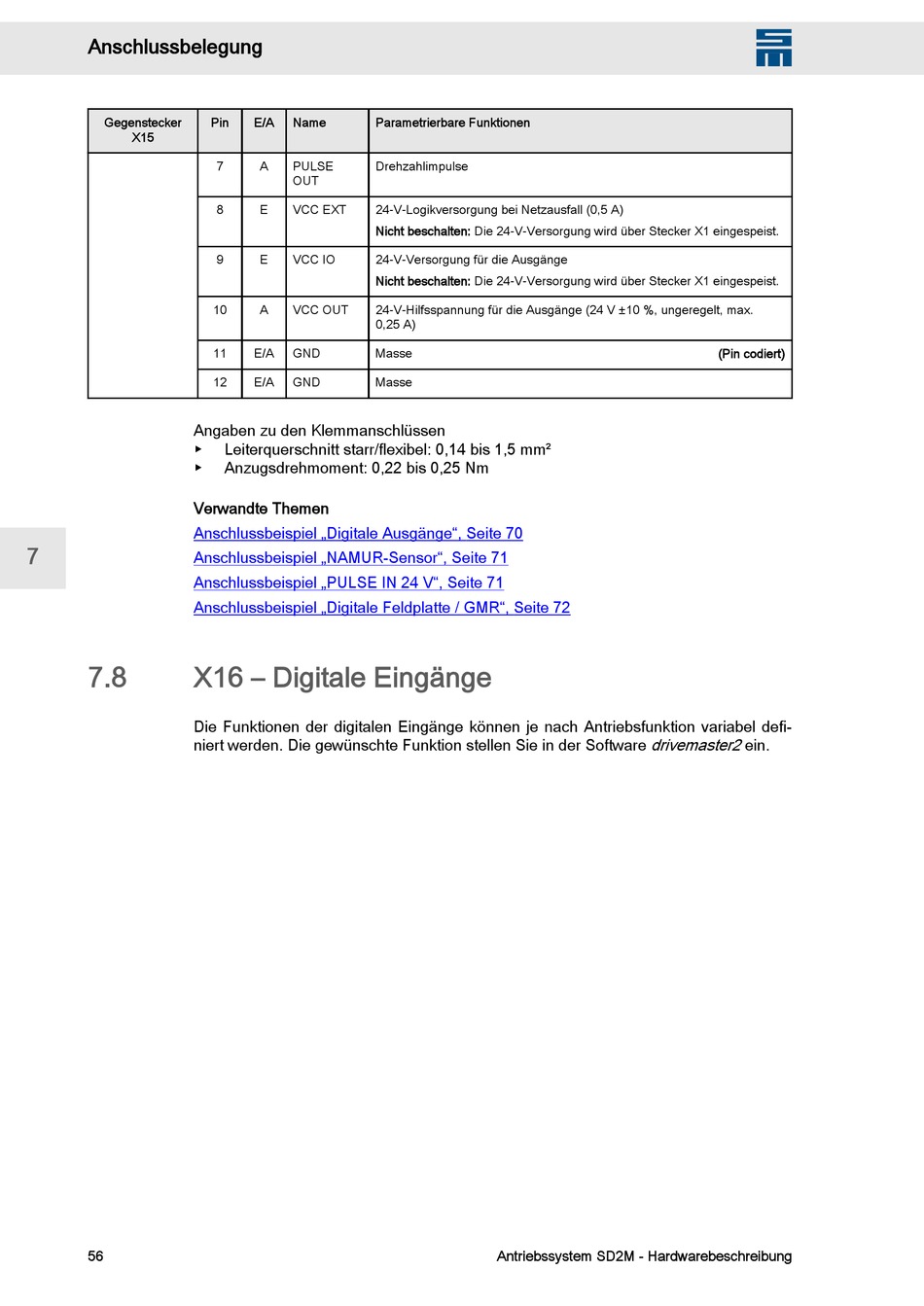

Anschlussbelegung
Gegenstecker
X15
Angaben zu den Klemmanschlüssen
▶
▶
Verwandte Themen
Anschlussbeispiel „Digitale Ausgänge", Seite 70
7
Anschlussbeispiel „NAMUR-Sensor", Seite 71
Anschlussbeispiel „PULSE IN 24 V", Seite 71
Anschlussbeispiel „Digitale Feldplatte / GMR", Seite 72
7.8 X16 – Digitale Eingänge
Die Funktionen der digitalen Eingänge können je nach Antriebsfunktion variabel defi‐
niert werden. Die gewünschte Funktion stellen Sie in der Software
56
Pin E/A Name Parametrierbare Funktionen
7 A PULSE Drehzahlimpulse
OUT
8 E VCC EXT 24-V-Logikversorgung bei Netzausfall (0,5 A)
Nicht beschalten: Die 24-V-Versorgung wird über Stecker X1 eingespeist.
9 E VCC IO 24-V-Versorgung für die Ausgänge
Nicht beschalten: Die 24-V-Versorgung wird über Stecker X1 eingespeist.
10 A VCC OUT 24-V-Hilfsspannung für die Ausgänge (24 V ±10 %, ungeregelt, max.
0,25 A)
11 E/A GND Masse
12 E/A GND Masse
Leiterquerschnitt starr/flexibel: 0,14 bis 1,5 mm²
Anzugsdrehmoment: 0,22 bis 0,25 Nm
drivemaster2 ein.
Antriebssystem SD2M - Hardwarebeschreibung
W
(Pin codiert)
