SIEB & MEYER SD2M Hardware-Beschreibung Seite 61

W

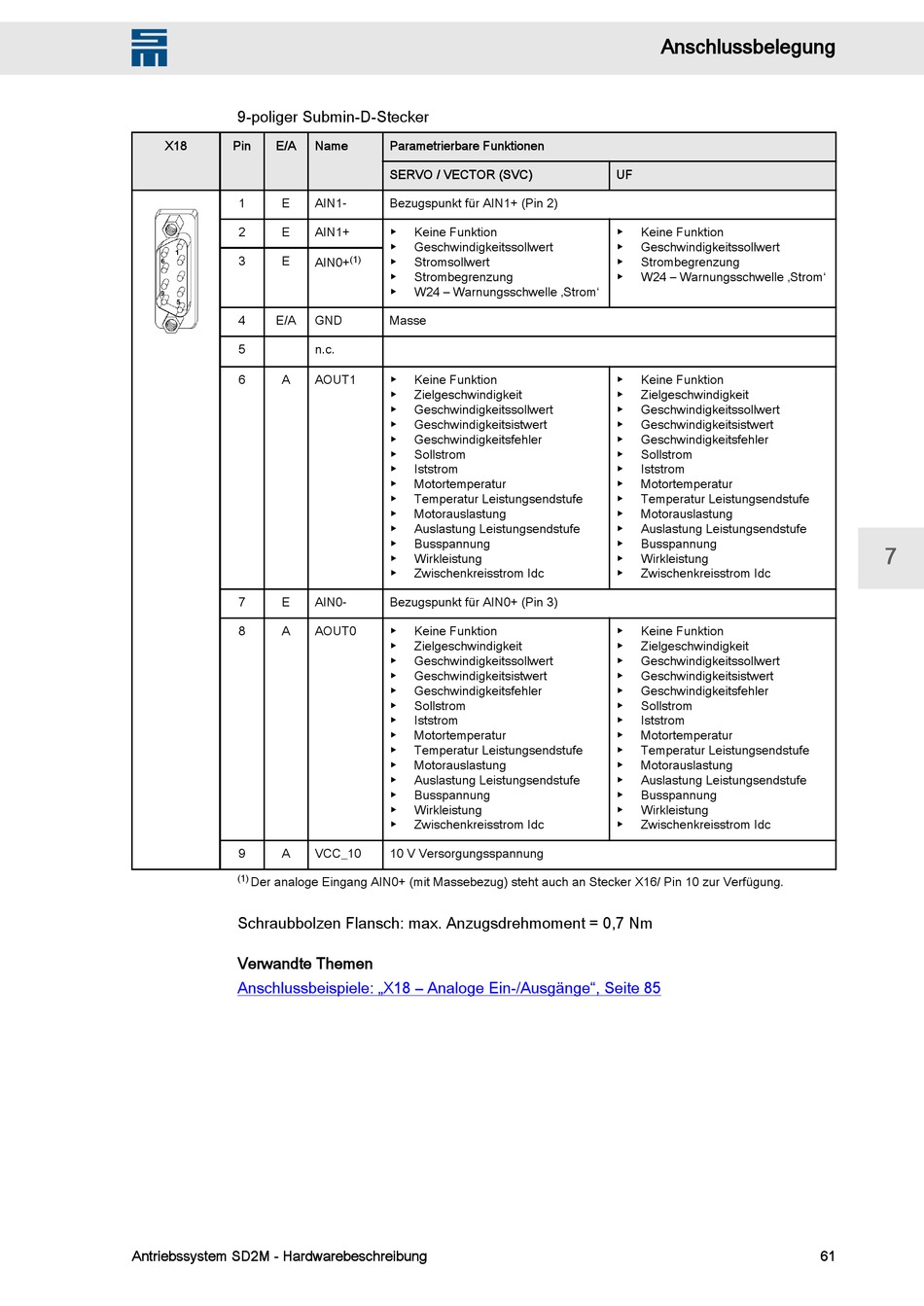

9-poliger Submin-D-Stecker
X18 Pin E/A
1 E
2 E
3 E
4 E/A
5
6 A
7 E
8 A
9 A
(1) Der analoge Eingang AIN0+ (mit Massebezug) steht auch an Stecker X16/ Pin 10 zur Verfügung.
Schraubbolzen Flansch: max. Anzugsdrehmoment = 0,7 Nm
Verwandte Themen
Anschlussbeispiele: „X18 – Analoge Ein-/Ausgänge", Seite 85
Antriebssystem SD2M - Hardwarebeschreibung
Name Parametrierbare Funktionen
SERVO / VECTOR (SVC)
AIN1- Bezugspunkt für AIN1+ (Pin 2)
AIN1+ ▶ Keine Funktion
▶ Geschwindigkeitssollwert
(1) ▶ Stromsollwert
AIN0+
▶ Strombegrenzung
▶ W24 – Warnungsschwelle ‚Strom'
GND Masse
n.c.
AOUT1 ▶ Keine Funktion
▶ Zielgeschwindigkeit
▶ Geschwindigkeitssollwert
▶ Geschwindigkeitsistwert
▶ Geschwindigkeitsfehler
▶ Sollstrom
▶ Iststrom
▶ Motortemperatur
▶ Temperatur Leistungsendstufe
▶ Motorauslastung
▶ Auslastung Leistungsendstufe
▶ Busspannung
▶ Wirkleistung
▶ Zwischenkreisstrom Idc
AIN0- Bezugspunkt für AIN0+ (Pin 3)
AOUT0 ▶ Keine Funktion
▶ Zielgeschwindigkeit
▶ Geschwindigkeitssollwert
▶ Geschwindigkeitsistwert
▶ Geschwindigkeitsfehler
▶ Sollstrom
▶ Iststrom
▶ Motortemperatur
▶ Temperatur Leistungsendstufe
▶ Motorauslastung
▶ Auslastung Leistungsendstufe
▶ Busspannung
▶ Wirkleistung
▶ Zwischenkreisstrom Idc
VCC_10 10 V Versorgungsspannung
Anschlussbelegung
UF
▶ Keine Funktion
▶ Geschwindigkeitssollwert
▶ Strombegrenzung
▶ W24 – Warnungsschwelle ‚Strom'
▶ Keine Funktion
▶ Zielgeschwindigkeit
▶ Geschwindigkeitssollwert
▶ Geschwindigkeitsistwert
▶ Geschwindigkeitsfehler
▶ Sollstrom
▶ Iststrom
▶ Motortemperatur
▶ Temperatur Leistungsendstufe
▶ Motorauslastung
▶ Auslastung Leistungsendstufe
▶ Busspannung
▶ Wirkleistung
▶ Zwischenkreisstrom Idc
▶ Keine Funktion
▶ Zielgeschwindigkeit
▶ Geschwindigkeitssollwert
▶ Geschwindigkeitsistwert
▶ Geschwindigkeitsfehler
▶ Sollstrom
▶ Iststrom
▶ Motortemperatur
▶ Temperatur Leistungsendstufe
▶ Motorauslastung
▶ Auslastung Leistungsendstufe
▶ Busspannung
▶ Wirkleistung
▶ Zwischenkreisstrom Idc
