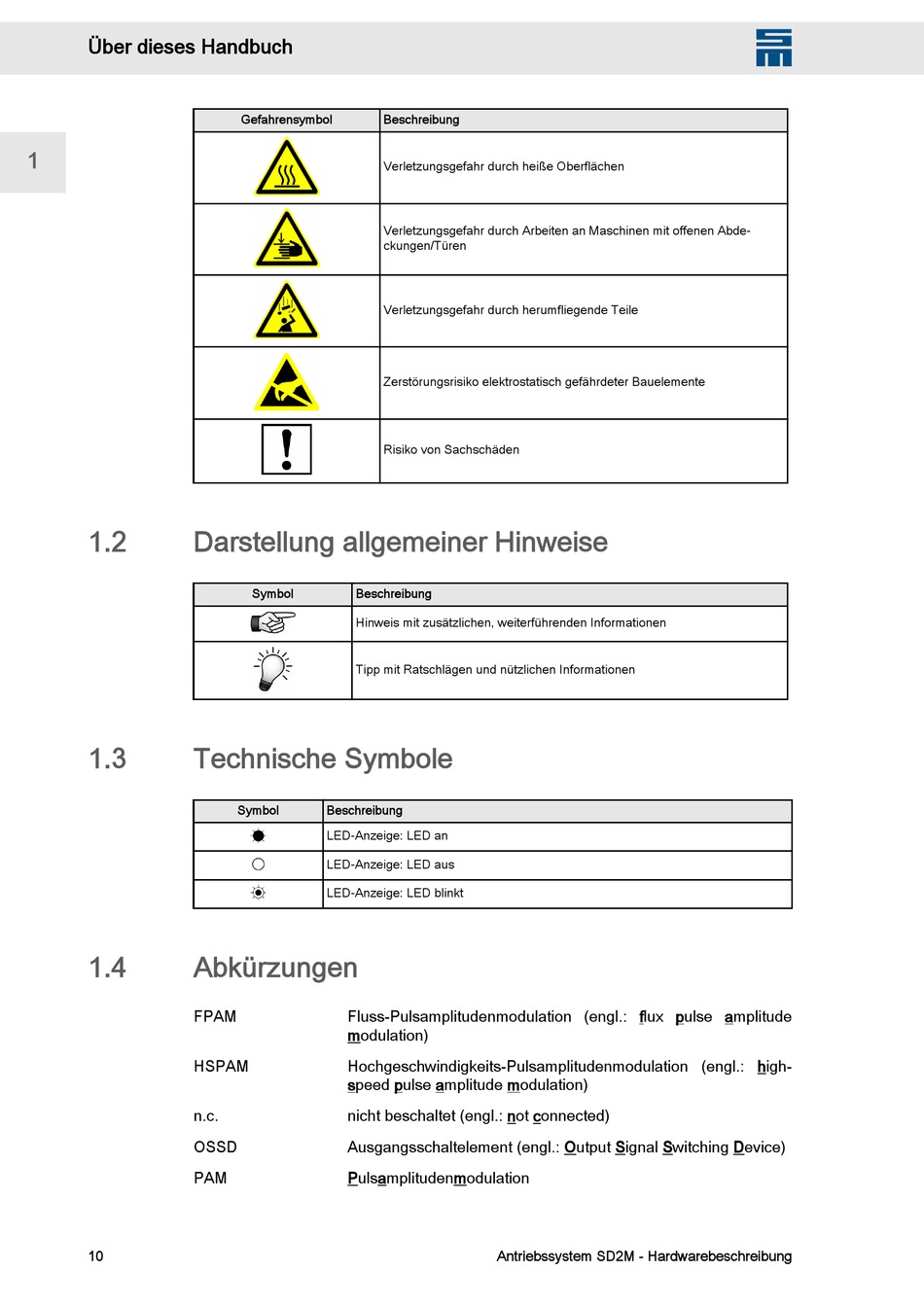

Über dieses Handbuch
1
1.2

Darstellung allgemeiner Hinweise

1.3

Technische Symbole

1.4 Abkürzungen
FPAM
HSPAM
n.c.
OSSD
PAM
10
Gefahrensymbol Beschreibung
Verletzungsgefahr durch heiße Oberflächen
Verletzungsgefahr durch Arbeiten an Maschinen mit offenen Abde‐
ckungen/Türen
Verletzungsgefahr durch herumfliegende Teile
Zerstörungsrisiko elektrostatisch gefährdeter Bauelemente
Risiko von Sachschäden
Symbol Beschreibung
Hinweis mit zusätzlichen, weiterführenden Informationen
Tipp mit Ratschlägen und nützlichen Informationen
Symbol Beschreibung
LED-Anzeige: LED an
LED-Anzeige: LED aus
LED-Anzeige: LED blinkt
Fluss-Pulsamplitudenmodulation (engl.: flux pulse amplitude
modulation)
Hochgeschwindigkeits-Pulsamplitudenmodulation (engl.: high-
speed pulse amplitude modulation)
nicht beschaltet (engl.: not connected)
Ausgangsschaltelement (engl.: Output Signal Switching Device)
Pulsamplitudenmodulation
Antriebssystem SD2M - Hardwarebeschreibung
